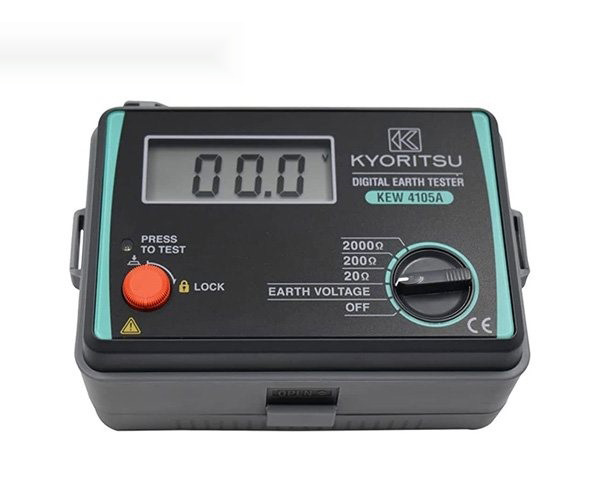

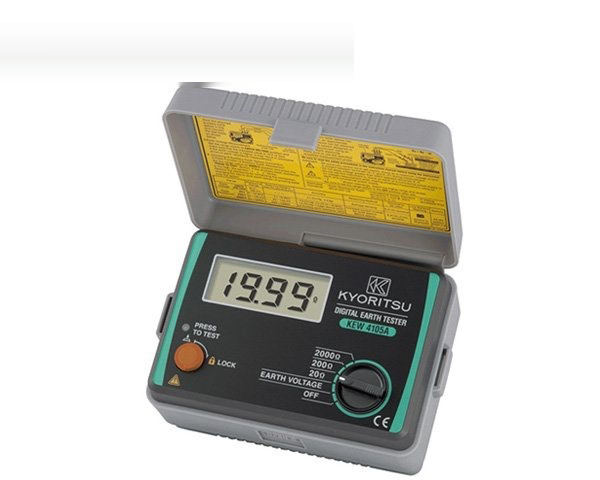

معرفی ارت سنج کیوریتسو مدل KYORITSU 4105A
ارت سنج کیوریتسو KYORITSU 4105A یک دستگاه دیجیتال برای اندازه گیری مقاومت زمین، مقاومت سیستم ارت و ولتاژ زمین است که برای استفاده در تأسیسات الکتریکی، تابلوهای برق، سیستمهای توزیع، تجهیزات برقی و بررسی وضعیت چاه ارت طراحی شده است. این مدل از محصولات شناختهشده شرکت KYORITSU بوده و با برخورداری از سه رنج اندازهگیری مقاومت زمین، امکان انجام اندازهگیریهای دقیق در محدودههای مختلف را فراهم میکند.
مدل 4105A از روش اندازهگیری ارت به صورت سه سیمه (3-Pole) پشتیبانی میکند و برای اندازهگیری مقاومت الکترود زمین از میلههای کمکی استفاده میشود. همچنین دستگاه امکان اندازهگیری ولتاژ زمین AC در محدوده 0 تا 200 ولت و فرکانس 50/60 هرتز را دارد. طراحی کوچک و وزن حدود 550 گرم باعث شده است این ارت تستر برای استفادههای میدانی و پروژههای نصب و نگهداری تجهیزات الکتریکی گزینهای کاربردی باشد.
یکی از قابلیتهای مهم ارت تستر KYORITSU 4105A هشدار دستگاه در صورت افزایش بیش از حد مقاومت الکترودهای کمکی است؛ قابلیتی که میتواند به تشخیص شرایط نامناسب اتصال و کاهش خطاهای اندازهگیری کمک کند. این دستگاه همچنین با جریان اندازهگیری پایین طراحی شده است تا امکان تست مقاومت زمین با تأثیر کمتر بر عملکرد تجهیزات حفاظت نشتی جریان فراهم شود.
بدنه این ارت سنج دیجیتال کیوریتسو مطابق استاندارد IEC 60529 دارای درجه حفاظت IP54 است و در برابر ورود گردوغبار و پاشش آب از سطح مشخصی محافظت میشود. همچنین دستگاه مطابق استانداردهای ایمنی مرتبط از جمله IEC 61010-1 و IEC 61557 طراحی شده است.
ویژگیهای ارت تستر KYORITSU 4105A
1- اندازهگیری مقاومت زمین در سه رنج 20، 200 و 2000 اهم.
2- اندازهگیری ولتاژ زمین AC در محدوده 0 تا 200 ولت با فرکانس 50/60 هرتز.
3- پشتیبانی از روش اندازهگیری سه سیمه و دو سیمه برای تست مقاومت زمین.
4- هشدار در صورت بالا بودن مقاومت الکترودهای زمین کمکی و نامناسب بودن شرایط اندازهگیری.
5- جریان اندازهگیری پایین حدود 2 میلیآمپر در شرایط طراحی دستگاه برای کاهش احتمال عملکرد ناخواسته برخی حفاظتهای نشتی جریان.
6- نمایشگر دیجیتال LCD بزرگ و خوانا برای مشاهده سریع نتایج اندازهگیری.
7- طراحی سبک و قابل حمل با وزن تقریبی 550 گرم همراه باتری و درپوش.
8- برخورداری از درجه حفاظت IP54 در برابر گردوغبار و پاشش آب.
9- مجهز به مدار اندازهگیری با فرکانس تقریبی 820 هرتز برای اندازهگیری مقاومت زمین.
10- مناسب برای بازرسی، نصب، نگهداری و عیبیابی سیستمهای ارت و تجهیزات الکتریکی.
کاربردهای ارت سنج KYORITSU 4105A
ارت تستر 4105A برای اندازهگیری و بررسی مقاومت سیستم زمین در کاربردهای مختلف استفاده میشود. مهمترین کاربردهای این دستگاه عبارتاند از:
- اندازهگیری مقاومت چاه ارت و سیستم اتصال زمین
- بررسی سیستم ارت ساختمانها و تأسیسات صنعتی
- تست سیستم زمین تابلوهای برق
- کنترل و نگهداری سیستمهای توزیع برق
- بررسی وضعیت اتصال زمین تجهیزات و دستگاههای الکتریکی
- تستهای دورهای سیستم ارت در پروژههای ساختمانی و صنعتی
- استفاده توسط تکنسینها، پیمانکاران برق، مهندسان برق و کارشناسان تست و اندازهگیری
روش اندازهگیری مقاومت زمین با KYORITSU 4105A
در روش استاندارد سه سیمه، دستگاه به الکترود اصلی سیستم زمین و دو میله کمکی متصل میشود. میلههای کمکی در فاصله مناسب از الکترود مورد آزمایش قرار گرفته و کابلهای اندازهگیری به ترمینالهای مربوطه متصل میشوند. پس از انتخاب رنج مناسب، دستگاه جریان و سیگنال لازم را برای اندازهگیری اعمال کرده و مقدار مقاومت زمین را روی نمایشگر نشان میدهد.
برای دستیابی به نتیجه قابل اعتماد، کیفیت اتصال کابلها، وضعیت میلههای کمکی، فاصله مناسب الکترودها، شرایط خاک و وجود ولتاژهای مزاحم باید مورد توجه قرار گیرد. 4105A در صورت بالا بودن مقاومت الکترودهای کمکی نسبت به شرایط قابل قبول، هشدار لازم را نمایش میدهد.
توجه داشته باشید که انتخاب فاصله میلههای کمکی و نحوه اجرای آزمون باید متناسب با نوع سیستم زمین و دستورالعمل فنی پروژه انجام شود؛ صرفاً قرار دادن میلهها در فاصله دلخواه، تضمینکننده صحت اندازهگیری نیست.
دقت و رنج اندازهگیری KYORITSU 4105A
ارت سنج KYORITSU 4105A دارای سه رنج برای اندازهگیری مقاومت زمین است. در رنج 20 اهم، دقت دستگاه ±2% از مقدار خواندهشده بهعلاوه ±0.1 اهم است. در رنجهای 200 و 2000 اهم، دقت برابر با ±2% از مقدار خواندهشده بهعلاوه ±3 رقم نمایشگر است. برای اندازهگیری ولتاژ زمین نیز دقت دستگاه ±1% از مقدار خواندهشده بهعلاوه ±4 رقم نمایشگر اعلام شده است.
نوع دستگاه
ارت تستر دیجیتال / Earth Resistance Tester
رنج مقاومت زمین
20Ω / 200Ω / 2000Ω
محدوده نمایش مقاومت زمین
0.00 تا 19.99Ω / 0.0 تا 199.9Ω / 0 تا 1999Ω
دقت مقاومت زمین
±2%rdg±0.1Ω در رنج 20Ω
±2%rdg±3dgt در رنجهای 200Ω و 2000Ω
رنج ولتاژ زمین
0 تا 200V AC در فرکانس 50/60Hz
دقت ولتاژ زمین
±1%rdg±4dgt
روش اندازهگیری مقاومت زمین
Constant Current Inverter
فرکانس اندازهگیری
تقریباً 820Hz
جریان اندازهگیری
تقریباً 3mA در شرایط مشخصشده برای دستگاه
حفاظت اضافهبار مقاومت زمین
280V AC به مدت 10 ثانیه
حفاظت اضافهبار ولتاژ زمین
300V AC به مدت 1 دقیقه
درجه حفاظت
IEC 60529 / IP54
استانداردهای ایمنی
IEC 61010-1 CAT III 300V، Pollution Degree 2، IEC 61010-2-030، IEC 61557-1,5
منبع تغذیه
6 عدد باتری R6 (AA) با ولتاژ 1.5V
ابعاد
105 × 158 × 70 میلیمتر
وزن
تقریباً 550 گرم با باتری و درپوش
استانداردهای ارت سنج KYORITSU 4105A
کیوریتسو 4105A مطابق استانداردهای مهم مرتبط با تجهیزات اندازهگیری و تست سیستم زمین طراحی شده است. از جمله استانداردهای اعلامشده برای این مدل میتوان به IEC 61010-1، IEC 61010-2-030، IEC 61557-1، IEC 61557-5 و IEC 60529 اشاره کرد. درجه حفاظت بدنه نیز IP54 است.

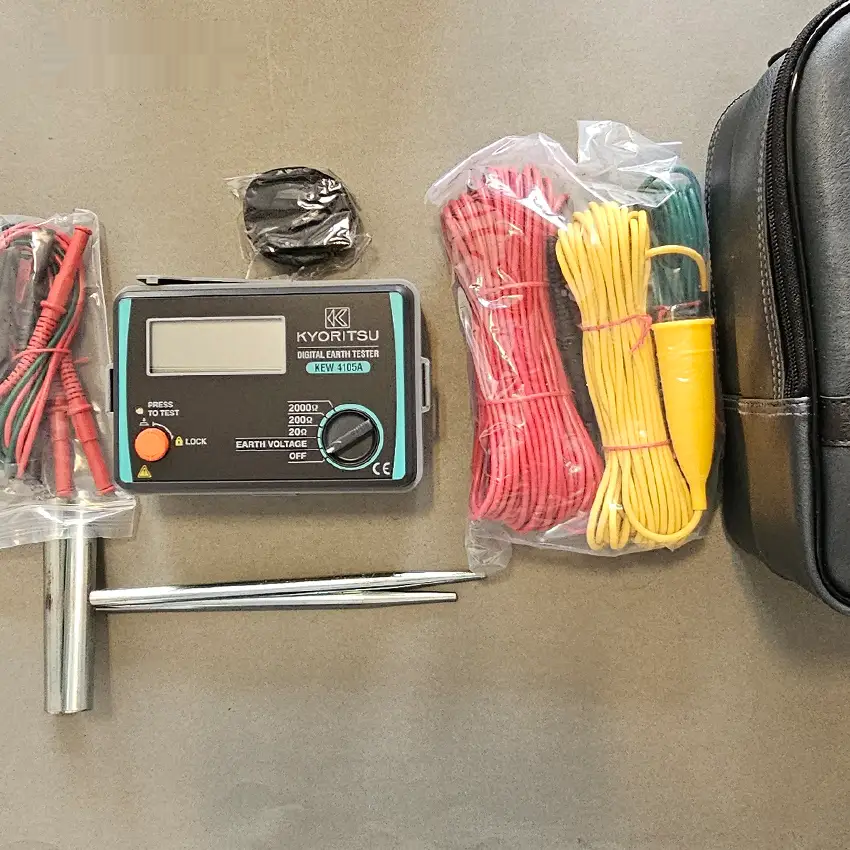

لوازم همراه ارت تستر KYORITSU 4105A
- 7095A: مجموعه سیمهای تست مقاومت زمین شامل سیم قرمز 20 متر، زرد 10 متر و سبز 5 متر
- 8032: مجموعه دو عدد میله زمین کمکی
- 7127A: پروب اندازهگیری ساده در مستندات رسمی این مدل
- 9121: بند شانه
- 6 عدد باتری R6 (AA)
- دفترچه راهنمای دستگاه
- 9084: کیف حمل نرم برای مدل 4105A
بر اساس صفحه رسمی فعلی سازنده، برخی فهرستهای انگلیسی لوازم همراه پروب را با کد 7127B نیز درج کردهاند؛ بنابراین هنگام خرید یا تحویل کالا بهتر است کد دقیق متعلقات همراه با نسخه و پکیج دستگاه بررسی شود.
لوازم جانبی اختیاری KYORITSU 4105A
برای این مدل، سازنده لوازم جانبی مختلفی از جمله 7245A مجموعه سیمهای اندازهگیری دقیق، آداپتور ترمینال اندازهگیری 8259 و کیف حمل سخت 9165 را معرفی کرده است. موجودی و نوع متعلقات اختیاری ممکن است با توجه به پکیج عرضهشده متفاوت باشد.
مزایای خرید ارت سنج KYORITSU 4105A
اگر هدف شما خرید یک ارت سنج دیجیتال برای اندازهگیری مقاومت چاه ارت، بررسی سیستم اتصال زمین و انجام تستهای دورهای تأسیسات الکتریکی است، KYORITSU 4105A به دلیل برخورداری از رنجهای 20، 200 و 2000 اهم، اندازهگیری ولتاژ زمین، وزن پایین و ساختار قابل حمل، میتواند برای طیف گستردهای از کارهای تست و نگهداری مناسب باشد.
یکی دیگر از نکات مهم در انتخاب این دستگاه، وجود لوازم اندازهگیری مورد نیاز برای روش سه سیمه است. در نتیجه کاربر میتواند از تجهیزات اختصاصی دستگاه برای انجام تست مقاومت زمین استفاده کند. با این حال، برای کاربردهای تخصصی، انتخاب روش آزمون و نحوه قرارگیری الکترودهای کمکی باید مطابق استاندارد و دستورالعمل پروژه انجام شود.
کالیبراسیون ارت سنج KYORITSU 4105A
برای استفادههای حرفهای، بهخصوص در پروژههایی که نتایج اندازهگیری باید مستند و قابل ارائه باشند، وضعیت کالیبراسیون دستگاه اهمیت زیادی دارد. در صورت نیاز خریدار، امکان هماهنگی برای کالیبراسیون ارت سنج KYORITSU 4105A پیش از ارسال وجود دارد. درخواست کالیبراسیون باید هنگام ثبت سفارش یا پیش از ارسال کالا اعلام شود؛ زیرا انجام آن میتواند مستلزم زمان و هزینه جداگانه باشد.
در صورتی که خریدار درخواست کالیبراسیون نداشته باشد، دستگاه مطابق پکیج و شرایط فروش اعلامشده ارسال خواهد شد. برای اطمینان از نوع گواهی و شرایط کالیبراسیون، بهتر است پیش از خرید با کارشناسان کالیبکس هماهنگ شود.
نکات مهم هنگام استفاده از ارت تستر 4105A
- قبل از شروع تست، سیمها و ترمینالهای اندازهگیری را بهدرستی متصل کنید.
- برای دستیابی به نتیجه قابل اعتماد، میلههای کمکی باید در وضعیت و فاصله مناسب نسبت به الکترود مورد آزمایش قرار گیرند.
- پیش از اندازهگیری، وجود ولتاژ زمین را بررسی کنید.
- در صورت مشاهده هشدار مربوط به مقاومت الکترودهای کمکی، شرایط اتصال و محل نصب میلهها را بررسی کنید.
- از دستگاه در محدودههای الکتریکی مجاز و مطابق استانداردهای ایمنی استفاده شود.
- برای پروژههای حساس، نتیجه اندازهگیری باید با شرایط محیطی و الزامات فنی پروژه تفسیر شود.
سوالات متداول درباره ارت سنج KYORITSU 4105A
ارت سنج KYORITSU 4105A برای چه کاری استفاده میشود؟
این دستگاه برای اندازهگیری مقاومت زمین و ولتاژ زمین استفاده میشود و کاربردهایی مانند تست چاه ارت، بررسی سیستم اتصال زمین، تابلوهای برق و تأسیسات الکتریکی دارد.
آیا KYORITSU 4105A قابلیت اندازهگیری مقاومت چاه ارت را دارد؟
بله. 4105A برای اندازهگیری مقاومت الکترود زمین طراحی شده و با استفاده از میلههای کمکی میتوان مقاومت سیستم زمین را به روش مناسب اندازهگیری کرد.
رنج اندازهگیری مقاومت زمین در 4105A چقدر است؟
دستگاه دارای سه رنج 20 اهم، 200 اهم و 2000 اهم است. محدوده نمایش به ترتیب تا 19.99 اهم، 199.9 اهم و 1999 اهم میرسد.
آیا KYORITSU 4105A ولتاژ زمین را هم اندازهگیری میکند؟
بله. این مدل میتواند ولتاژ زمین AC را در محدوده 0 تا 200 ولت و فرکانس 50/60 هرتز اندازهگیری کند.
دقت ارت تستر KYORITSU 4105A چقدر است؟
دقت مقاومت زمین در رنج 20 اهم برابر ±2%rdg±0.1Ω و در رنجهای 200 و 2000 اهم برابر ±2%rdg±3dgt است. دقت اندازهگیری ولتاژ زمین نیز ±1%rdg±4dgt اعلام شده است.
آیا 4105A دارای حفاظت IP54 است؟
بله. بدنه دستگاه مطابق IEC 60529 دارای درجه حفاظت IP54 در برابر گردوغبار و پاشش آب است.
ارت سنج 4105A با چند باتری کار میکند؟
منبع تغذیه دستگاه 6 عدد باتری قلمی R6 یا AA با ولتاژ 1.5 ولت است.
وزن و ابعاد KYORITSU 4105A چقدر است؟
ابعاد دستگاه 105 × 158 × 70 میلیمتر و وزن آن حدود 550 گرم با باتری و درپوش است.
آیا ارت سنج KYORITSU 4105A به کالیبراسیون نیاز دارد؟
برای کاربردهای حرفهای و پروژههایی که دقت و قابلیت ردیابی نتایج اهمیت دارد، بررسی دورهای و کالیبراسیون دستگاه توصیه میشود. در صورت نیاز، شرایط کالیبراسیون را میتوان پیش از ارسال با کالیبکس هماهنگ کرد.
آیا KYORITSU 4105A برای اندازهگیری دو سیمه نیز مناسب است؟
این مدل از روشهای 2-Pole و 3-Pole برای تست مقاومت زمین پشتیبانی میکند. انتخاب روش مناسب باید بر اساس نوع سیستم زمین و شرایط آزمون انجام شود.
تفاوت ارت سنج و مولتیمتر در چیست؟
ارت سنج به طور تخصصی برای بررسی مقاومت سیستم زمین و الکترودهای ارت طراحی شده است، در حالی که مولتیمتر عمومی برای اندازهگیری پارامترهایی مانند ولتاژ، جریان و مقاومت الکتریکی استفاده میشود. برای ارزیابی تخصصی سیستم ارت، استفاده از ارت تستر مناسبتر است.
جمعبندی؛ خرید ارت سنج KYORITSU 4105A
ارت سنج KYORITSU 4105A یک تستر دیجیتال قابل حمل برای اندازهگیری مقاومت زمین و ولتاژ زمین است که با سه رنج مقاومت 20، 200 و 2000 اهم، دقت مناسب، نمایشگر خوانا، حفاظت IP54 و طراحی سبک، برای طیف متنوعی از کاربردهای تست سیستم ارت مورد استفاده قرار میگیرد. وجود کابلهای تست، میلههای زمین کمکی و پروب اندازهگیری در پکیج دستگاه نیز امکان انجام تستهای رایج مقاومت زمین را فراهم میکند.
اگر برای خرید ارت سنج کیوریتسو 4105A، اطلاع از قیمت، بررسی اصالت دستگاه، نوع لوازم همراه یا دریافت خدمات کالیبراسیون نیاز به راهنمایی دارید، پیش از ثبت سفارش مشخصات پکیج و نیاز پروژه خود را با کارشناسان کالیبکس بررسی کنید.
