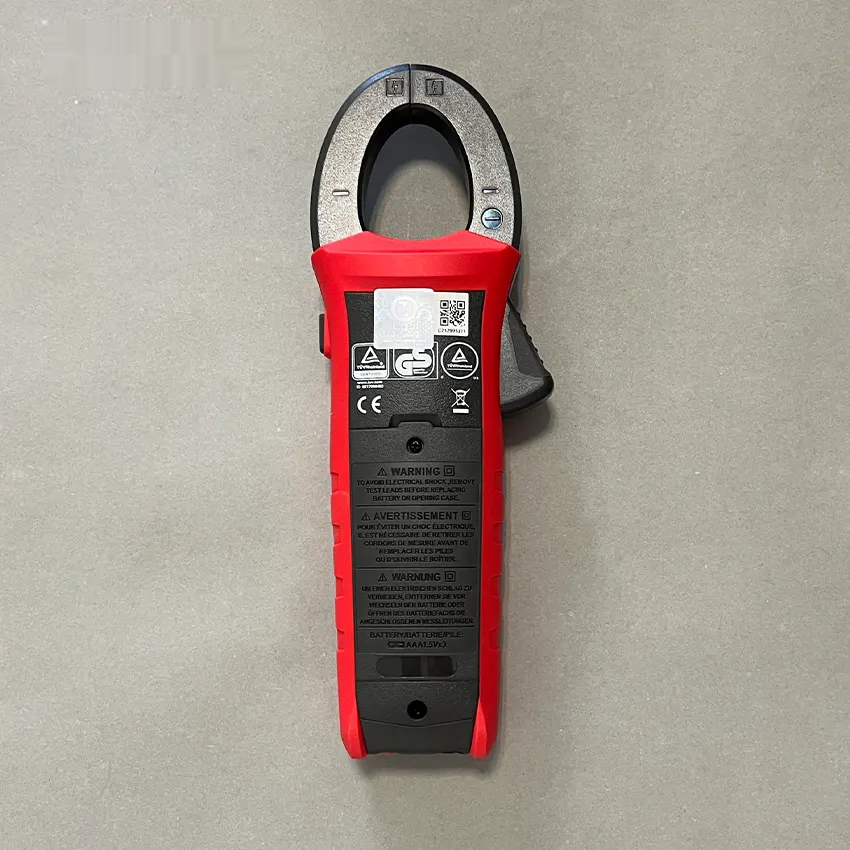

نقد و بررسی مولتی متر کلمپی دیجیتال یونیتی مدل UNI-T UT219E
مولتی متر کلمپی یونیتی UT219E یکی از کلمپ آمپرمترهای حرفهای برند UNI-T است که برای اندازهگیری جریان AC، ولتاژ AC و DC و همچنین تست مقاومت، خازن، فرکانس، دیود، پیوستگی و Duty Cycle طراحی شده است. این دستگاه با بهرهگیری از فناوری True RMS، قابلیت اندازهگیری دقیقتر سیگنالهای AC غیرسینوسی و بارهای غیرخطی را فراهم میکند و به همین دلیل گزینهای کاربردی برای تکنسینهای برق، تعمیر و نگهداری تجهیزات صنعتی، تابلوهای برق، سیستمهای الکتریکی و تکنسینهای HVAC/R محسوب میشود.
آمپرمتر کلمپی UT219E امکان اندازهگیری جریان AC تا 600 آمپر را بدون نیاز به قطع مدار فراهم میکند. فک کلمپ این دستگاه تا 33 میلیمتر باز میشود و کاربر میتواند برای اندازهگیری جریان، هادی موردنظر را درون فک قرار دهد. این روش اندازهگیری نسبت به استفاده از آمپرمترهای سری، سرعت و ایمنی بیشتری در بسیاری از عملیات عیبیابی و تعمیرات برق دارد.
یکی از مهمترین ویژگیهای UNI-T UT219E، برخورداری از True RMS است. در مدارهایی که شکل موج جریان یا ولتاژ کاملاً سینوسی نیست، اندازهگیری با روشهای معمول میتواند با خطای بیشتری همراه باشد؛ در حالی که True RMS برای اندازهگیری مقدار مؤثر واقعی سیگنالهای AC مناسبتر است. طبق مشخصات سازنده، پاسخ فرکانسی اندازهگیری جریان AC و ولتاژ AC در این مدل 40Hz تا 400Hz است.
طراحی مقاوم و مناسب محیطهای کاری صنعتی
یکی از نقاط قوت کلمپ آمپرمتر UT219E طراحی مقاوم آن برای استفاده در محیطهای کاری و صنعتی است. این دستگاه دارای درجه حفاظت IP54 بوده و در برابر ورود گردوغبار و پاشش آب از جهات مختلف مقاومت دارد. همچنین ساختار بدنه برای تحمل آزمون سقوط از ارتفاع 2 متر طراحی شده است. بنابراین UT219E میتواند برای تکنسینهایی که در محیطهای کارگاهی، تأسیسات، تعمیر و نگهداری صنعتی و سیستمهای HVAC/R فعالیت میکنند، انتخاب مناسبی باشد.
از نظر ایمنی نیز این مدل دارای حفاظت ورودی مطابق با CAT IV 600V است. سازنده همچنین اعلام کرده است که طراحی حفاظتی دستگاه امکان تحمل پالسهای گذرای بیش از 8000 ولت را دارد. با این حال، رعایت رده حفاظتی، محدوده اندازهگیری و دستورالعملهای ایمنی دستگاه در زمان کار با مدارهای برق الزامی است.
اندازهگیری جریان AC تا 600 آمپر
UT219E برای اندازهگیری جریان متناوب تا 600A طراحی شده است. رنج 60 آمپر دارای رزولوشن 0.01 آمپر و رنج 600 آمپر دارای رزولوشن 0.1 آمپر است. دقت اندازهگیری جریان AC در بازه 40 تا 100 هرتز برابر با ±(1.8%+6) و در بازه 100 تا 400 هرتز در رنج 600 آمپر برابر با ±(3.5%+6) اعلام شده است. این ویژگی باعث میشود دستگاه برای بررسی جریان تجهیزات، موتورهای الکتریکی، تابلوهای برق و مدارهای AC کاربرد داشته باشد.
اندازهگیری ولتاژ AC و DC
این مولتی متر کلمپی قابلیت اندازهگیری ولتاژ AC تا 1000 ولت و ولتاژ DC تا 1000 ولت را دارد. در بخش ولتاژ AC، رنجهای 6V، 60V، 600V و 1000V در دسترس هستند و پاسخ فرکانسی آن 40Hz تا 400Hz است. همچنین قابلیت LoZ ACV تا 600 ولت برای کمک به تشخیص ولتاژهای سرگردان در مدار در نظر گرفته شده است.
حالت LoZ با استفاده از امپدانس ورودی پایینتر میتواند در تشخیص برخی ولتاژهای القایی یا سرگردان که ممکن است در اندازهگیری با ورودیهای امپدانس بالا ظاهر شوند، مفید باشد. این قابلیت برای عملیات عیبیابی مدارهای الکتریکی اهمیت ویژهای دارد.
اندازهگیری مقاومت، خازن و فرکانس
علاوه بر اندازهگیری جریان و ولتاژ، مولتی متر کلمپی UNI-T UT219E مجموعهای از قابلیتهای اندازهگیری موردنیاز برای عیبیابی مدار را ارائه میدهد. محدوده اندازهگیری مقاومت این دستگاه تا 60 مگااهم است و برای بررسی مقاومت قطعات و مسیرهای مدار مورد استفاده قرار میگیرد. این دستگاه همچنین قابلیت اندازهگیری ظرفیت خازنی تا 60 میلیفاراد و فرکانس از 10 هرتز تا 10 مگاهرتز را دارد.
UT219E همچنین امکان تست دیود و پیوستگی مدار (Continuity) را فراهم میکند. قابلیت اندازهگیری Duty Cycle از 0.1% تا 99.9% نیز برای بررسی سیگنالهای پالسی و مدارهای کنترلی کاربرد دارد.
نمایشگر 6000 شمارش و بارگراف آنالوگ
نمایشگر این دستگاه دارای 6000 Count است و اطلاعات اندازهگیری را با خوانایی مناسب نمایش میدهد. وجود بارگراف آنالوگ 31 بخشی نیز به کاربر کمک میکند تغییرات سریع مقدار اندازهگیری را بهتر مشاهده کند. نرخ نمونهبرداری اندازهگیری طبق اطلاعات رسمی سازنده 3 بار در ثانیه و نرخ نمونهبرداری بارگراف 10 بار در ثانیه است.
قابلیتهای کاربردی و امکانات UT219E
- True RMS برای اندازهگیری دقیقتر سیگنالهای AC غیرسینوسی
- اندازهگیری جریان AC تا 600 آمپر
- اندازهگیری ولتاژ AC و DC تا 1000 ولت
- قابلیت اندازهگیری ولتاژ LoZ تا 600 ولت
- اندازهگیری مقاومت تا 60 مگااهم
- اندازهگیری ظرفیت خازنی تا 60 میلیفاراد
- اندازهگیری فرکانس از 10 هرتز تا 10 مگاهرتز
- اندازهگیری Duty Cycle از 0.1 تا 99.9 درصد
- تست دیود و تست پیوستگی مدار
- حالت Data Hold برای ثابت نگه داشتن مقدار نمایش داده شده
- حالت Relative برای اندازهگیری نسبی و حذف اثر برخی خطاهای اندازهگیری
- حالت ZERO برای تنظیم مقدار مبنا
- انتخاب رنج به صورت دستی و خودکار
- نمایش مقادیر MAX و MIN
- نور پسزمینه و چراغ قوه برای کار در محیطهای کمنور
- خاموشی خودکار برای کاهش مصرف باتری
- نمایشگر 6000 شمارش
- بارگراف آنالوگ 31 بخشی
- نشانگر ضعیف بودن باتری
- درجه حفاظت IP54
- مقاومت در برابر سقوط از ارتفاع 2 متر
- حفاظت ورودی مطابق CAT IV 600V
کاربردهای مولتی متر کلمپی UNI-T UT219E
کلمپ آمپرمتر UT219E برای طیف گستردهای از فعالیتهای برق و تعمیرات طراحی شده است. از مهمترین کاربردهای آن میتوان به اندازهگیری جریان تجهیزات و مدارهای AC، بررسی ولتاژ تابلوهای برق، عیبیابی مدارهای الکتریکی، تعمیر و نگهداری موتورهای الکتریکی، سرویس تجهیزات صنعتی، بررسی سیستمهای HVAC/R، کنترل تجهیزات تأسیساتی و انجام تستهای عمومی الکتریکی اشاره کرد.
به دلیل برخورداری از فک 33 میلیمتری، کاربر میتواند بدون باز کردن مدار یا قطع هادی، جریان AC را اندازهگیری کند. همین موضوع باعث شده است آمپرمتر کلمپی یونیتی UT219E برای تکنسینهایی که سرعت انجام تست و دسترسی آسان به سیم و کابل اهمیت زیادی دارد، گزینهای کاربردی باشد.
نکته مهم درباره قابلیتهای UT219E
در انتخاب UNI-T UT219E باید به تفاوت آن با مدلهای دیگر سری UT219 توجه کرد. مدل UT219E برای اندازهگیری جریان AC طراحی شده و طبق مشخصات رسمی سازنده، اندازهگیری جریان DC و دما در این مدل ارائه نشده است. قابلیت اندازهگیری دما در مدلهای دیگری مانند UT219M و UT219DS دیده میشود. بنابراین اگر اندازهگیری جریان DC یا دما برای پروژه شما ضروری است، هنگام خرید باید مدل دستگاه را با نیاز کاری خود تطبیق دهید.
مشخصات فنی مولتی متر کلمپی UNI-T UT219E
نوع دستگاه
مولتی متر کلمپی / کلمپ آمپرمتر دیجیتال
نمایشگر
LCD با 6000 Count
جریان AC
تا 600A، True RMS
رزولوشن جریان AC
0.01A در رنج 60A و 0.1A در رنج 600A
پاسخ فرکانسی جریان AC
40Hz تا 400Hz
ولتاژ AC
6V تا 1000V، True RMS
حداکثر باز شدن فک
33 میلیمتر
نرخ نمونهبرداری
3 بار در ثانیه
نرخ نمونهبرداری بارگراف
10 بار در ثانیه
منبع تغذیه
3 عدد باتری 1.5V نوع R03
ابعاد دستگاه
234.6 × 82 × 47 میلیمتر
اندازه نمایشگر
35 × 31 میلیمتر
دقت و محدوده اندازهگیری UT219E
| پارامتر | محدوده اندازهگیری | دقت |
|---|
| ولتاژ AC |
6V / 60V / 600V / 1000V |
±(1.0%+6) |
| ولتاژ DC |
600mV تا 1000V |
وابسته به رنج؛ از ±(0.6%+3) |
| ولتاژ LoZ AC |
تا 600V |
±(2.5%+6) |
| جریان AC |
60A / 600A |
±(1.8%+6) در 40 تا 100Hz؛ ±(3.5%+6) در 100 تا 400Hz برای رنج 600A |
| مقاومت |
600Ω تا 60MΩ |
وابسته به رنج |
| خازن |
60nF تا 60mF |
وابسته به رنج |
| فرکانس |
10Hz تا 10MHz |
±(0.1%+6) |
| Duty Cycle |
0.1% تا 99.9% |
±(2.6%+7) |
| فک کلمپ |
33mm |
- |
مزایای خرید کلمپ آمپرمتر یونیتی UT219E
اگر به دنبال یک کلمپ آمپرمتر 600 آمپر برای کارهای حرفهای برق و تعمیرات هستید، UT219E مجموعهای از قابلیتهای مهم را در اختیار شما قرار میدهد. اندازهگیری جریان AC بدون نیاز به قطع مدار، True RMS، اندازهگیری ولتاژ AC/DC تا 1000 ولت، حالت LoZ، اندازهگیری مقاومت و خازن، تست فرکانس، تست دیود و پیوستگی، به همراه بدنه مقاوم IP54، این مدل را به ابزاری چندمنظوره برای استفاده روزمره تکنسینها تبدیل کرده است.
همچنین وزن حدود 310 گرم و طراحی ارگونومیک دستگاه باعث میشود حمل و استفاده از آن در عملیات سرویس و عیبیابی نسبتاً آسان باشد. وجود نور پسزمینه، چراغ قوه، Data Hold، MAX/MIN و انتخاب رنج خودکار و دستی نیز کاربری دستگاه را در شرایط مختلف سادهتر میکند.
قیمت مولتی متر کلمپی UNI-T UT219E
قیمت کلمپ آمپرمتر UT219E با توجه به اصالت کالا، شرایط بازار، موجودی و خدمات پس از فروش میتواند متفاوت باشد. هنگام خرید این دستگاه بهتر است علاوه بر قیمت، به اصالت محصول، سلامت فک کلمپ و پرابها، مشخصات فنی، رده ایمنی و خدمات ارائهشده توسط فروشنده نیز توجه شود. برای اطلاع از قیمت UT219E و شرایط خرید، میتوانید موجودی و قیمت روز محصول را از مجموعه کالیبکس استعلام کنید.
سوالات متداول درباره UNI-T UT219E
آیا UT219E جریان DC را اندازهگیری میکند؟
خیر. طبق مشخصات رسمی سازنده، مدل UT219E برای اندازهگیری جریان AC تا 600 آمپر طراحی شده است و اندازهگیری جریان DC در این مدل ارائه نشده است. برای اندازهگیری جریان DC باید مدل مناسب دیگری از سری UT219 یا سایر کلمپ آمپرمترهای UNI-T انتخاب شود.
آیا UT219E قابلیت True RMS دارد؟
بله. UT219E دارای فناوری True RMS است و برای اندازهگیری جریان و ولتاژ AC، بهخصوص در مدارهایی با سیگنالهای غیرسینوسی و بارهای غیرخطی، کاربرد دارد.
حداکثر جریان قابل اندازهگیری با UT219E چقدر است؟
حداکثر رنج اندازهگیری جریان AC در این مدل 600 آمپر است و دهانه فک کلمپ تا 33 میلیمتر باز میشود.
آیا UT219E ولتاژ AC و DC را اندازهگیری میکند؟
بله. این دستگاه قابلیت اندازهگیری ولتاژ AC تا 1000 ولت و ولتاژ DC تا 1000 ولت را دارد. همچنین حالت LoZ ACV تا 600 ولت نیز برای عیبیابی برخی ولتاژهای سرگردان در نظر گرفته شده است.
آیا UT219E دما را اندازهگیری میکند؟
خیر. اندازهگیری دما در UT219E وجود ندارد. این قابلیت در برخی مدلهای دیگر سری UT219 مانند UT219M و UT219DS ارائه شده است؛ بنابراین هنگام خرید باید مدل دقیق دستگاه بررسی شود.
محدوده اندازهگیری مقاومت UT219E چقدر است؟
محدوده اندازهگیری مقاومت در این مدل تا 60 مگااهم است و رنجهای مختلف مقاومت برای اندازهگیری دقیقتر در اختیار کاربر قرار میگیرد.
آیا UT219E برای محیطهای صنعتی مناسب است؟
بله. بدنه دستگاه دارای درجه حفاظت IP54 است و طبق اطلاعات رسمی سازنده، برای سقوط از ارتفاع 2 متر نیز تست شده است. این ویژگیها استفاده از دستگاه را در محیطهای کاری و صنعتی سختتر مناسبتر میکند.
آیا UT219E قابلیت اندازهگیری خازن دارد؟
بله. این مولتی متر کلمپی قابلیت اندازهگیری ظرفیت خازنی تا 60 میلیفاراد را دارد.
فرکانس قابل اندازهگیری توسط UT219E چقدر است؟
محدوده اندازهگیری فرکانس این دستگاه از 10 هرتز تا 10 مگاهرتز است و دقت اعلامشده برای این عملکرد ±(0.1%+6) است.
UT219E برای چه افرادی مناسب است؟
این دستگاه برای تکنسینهای برق، تعمیرکاران تجهیزات الکتریکی، متخصصان نگهداری و تعمیرات صنعتی، تکنسینهای تابلو برق، سرویسکاران HVAC/R و افرادی که به یک کلمپ آمپرمتر حرفهای برای اندازهگیری جریان AC و پارامترهای مختلف الکتریکی نیاز دارند، گزینه مناسبی است.
جمعبندی
مولتی متر کلمپی دیجیتال UNI-T UT219E یک ابزار اندازهگیری حرفهای و چندمنظوره با تمرکز ویژه بر اندازهگیری جریان AC تا 600 آمپر است. قابلیت True RMS، اندازهگیری ولتاژ AC/DC تا 1000 ولت، مقاومت تا 60 مگااهم، ظرفیت خازنی تا 60 میلیفاراد، فرکانس تا 10 مگاهرتز، Duty Cycle، تست دیود و پیوستگی، حالت LoZ، نمایشگر 6000 شمارش و فک 33 میلیمتری از مهمترین ویژگیهای این مدل هستند.
در کنار قابلیتهای اندازهگیری، مقاومت در برابر گردوغبار و پاشش آب با استاندارد IP54، تحمل سقوط 2 متری و رده حفاظتی CAT IV 600V باعث شده است UT219E برای استفاده حرفهای در محیطهای برق و صنعت گزینهای قابل توجه باشد. با این حال، باید توجه داشت که این مدل جریان DC و دما را اندازهگیری نمیکند؛ بنابراین انتخاب آن باید بر اساس نیاز واقعی کاربر انجام شود.
منبع مشخصات فنی: اطلاعات رسمی سازنده UNI-T و مستندات سری UT219.
