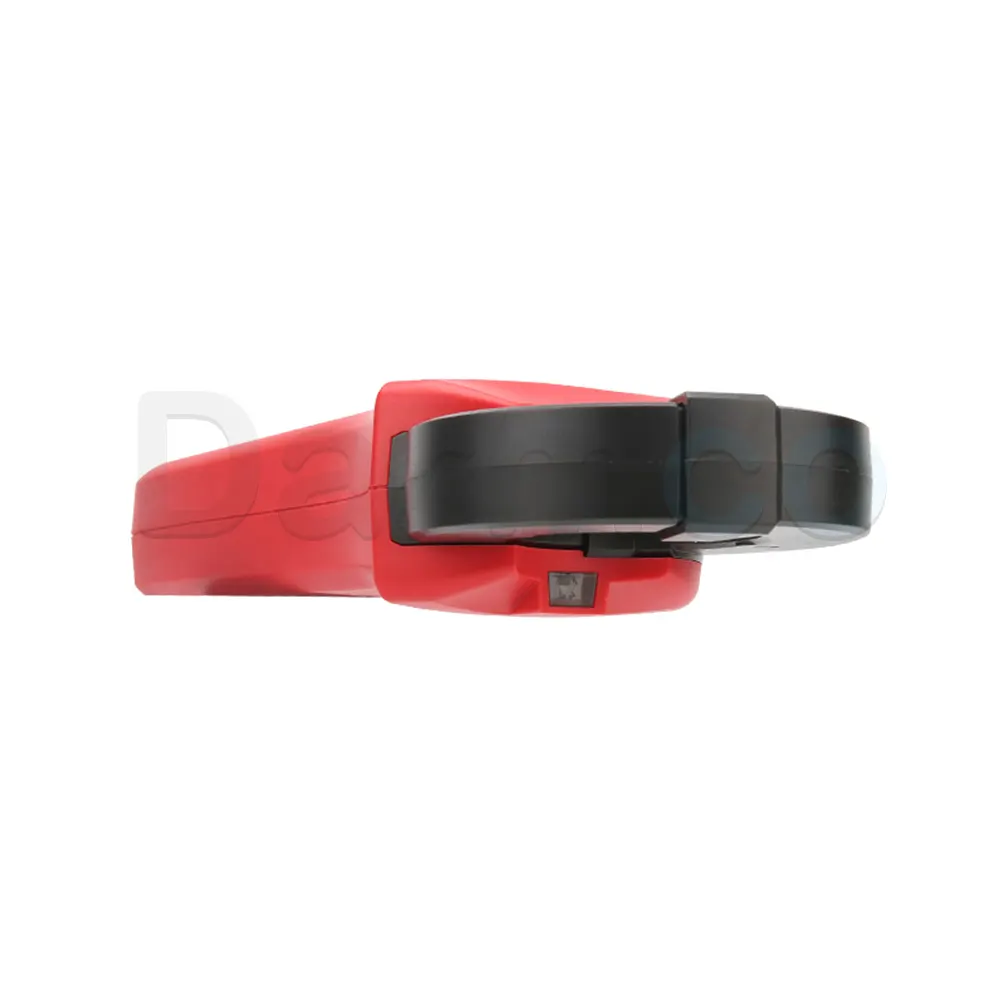

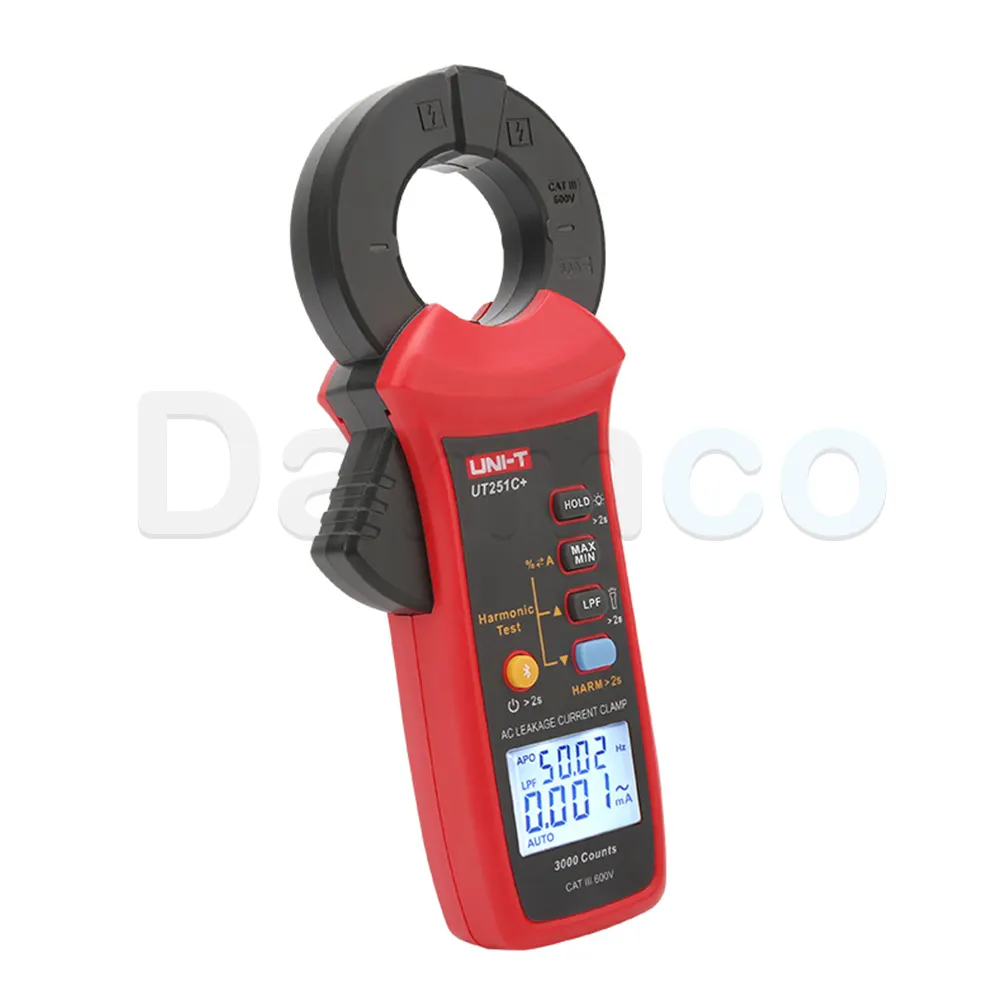

مولتی متر کلمپی AC جریان نشتی یونیتی مدل UNI-T UT251C Plus
مولتی متر کلمپی AC جریان نشتی یونیتی مدل UNI-T UT251C Plus یک کلمپ آمپرمتر تخصصی و حساس برای اندازهگیری جریان نشتی AC در مدارها، تجهیزات الکتریکی، موتورهای صنعتی، لوازم برقی و سیستمهای تأسیساتی است. این دستگاه با رزولوشن بسیار بالای 1 میکروآمپر (1µA) امکان شناسایی و بررسی جریانهای نشتی کوچک را فراهم میکند و برای عیبیابی و پایش تجهیزات الکتریکی گزینهای کاربردی محسوب میشود.
مدل UNI-T UT251C+ با محدوده اندازهگیری جریان از 3.000mA تا 60.0A، فک کلمپی با قطر قابل اندازهگیری حداکثر 40 میلیمتر، قابلیت اندازهگیری هارمونیک تا مرتبه 20، فیلتر پایینگذر (LPF)، اندازهگیری فرکانس، نگهداری مقدار اندازهگیری، ثبت مقادیر MAX/MIN و ارتباط بلوتوثی طراحی شده است. این ویژگیها باعث میشوند UT251C Plus برای تکنسینهای برق، تعمیرکاران تجهیزات صنعتی، متخصصان نگهداری و تعمیرات و کارشناسان تأسیسات الکتریکی انتخاب مناسبی باشد.
معرفی کلمپ آمپرمتر جریان نشتی UNI-T UT251C Plus
اندازهگیری جریان نشتی یکی از روشهای مهم برای بررسی وضعیت عایقی و عملکرد تجهیزات الکتریکی است. جریان نشتی ممکن است در اثر فرسودگی عایق، رطوبت، آسیب کابل، مشکلات تجهیزات متصل به شبکه یا شرایط نامناسب سیستم ایجاد شود. UNI-T UT251C Plus برای اندازهگیری دقیق جریانهای AC کوچک طراحی شده و بهجای نیاز به اتصال سری آمپرمتر، امکان اندازهگیری جریان از طریق فک کلمپی را فراهم میکند.
حساسیت بالای این دستگاه در محدوده جریانهای پایین، آن را از بسیاری از کلمپمترهای عمومی متمایز میکند. رزولوشن 1µA در پایینترین رنج، امکان مشاهده تغییرات کوچک جریان را فراهم میسازد و برای بررسی جریان نشتی تجهیزات و مدارهای الکتریکی اهمیت زیادی دارد.
اندازهگیری جریان نشتی AC از 3 میلیآمپر تا 60 آمپر
یکی از مهمترین ویژگیهای UT251C Plus محدوده گسترده اندازهگیری جریان AC است. این دستگاه از رنج 3.000mA آغاز شده و تا 60.0A ادامه پیدا میکند. وجود رنجهای متعدد باعث میشود دستگاه هم برای جریانهای نشتی بسیار کم و هم برای جریانهای بالاتر در کاربردهای مرتبط با عیبیابی مناسب باشد.
رنجهای جریان شامل 3.000mA، 30.00mA، 300.0mA، 3.000A، 30.00A و 60.0A هستند. رزولوشن پایینترین رنج برابر با 1µA است. دقت پایه در رنج 3.000mA برابر ±(2%+5) و در رنجهای بالاتر مطابق جدول مشخصات سازنده تغییر میکند.
رزولوشن 1 میکروآمپر برای تشخیص جریانهای نشتی کوچک
در اندازهگیری جریان نشتی، تنها داشتن محدوده جریان بالا کافی نیست؛ حساسیت و رزولوشن دستگاه نیز اهمیت زیادی دارد. UNI-T UT251C Plus در پایینترین رنج جریان دارای رزولوشن 1µA است. این ویژگی امکان مشاهده جریانهای بسیار کوچک را فراهم کرده و برای بررسی تجهیزات برقی و مدارهایی که جریان نشتی پایین دارند، مفید است.
هنگام انتخاب رنج مناسب باید توجه داشت که دقت واقعی اندازهگیری به شرایط مدار، موقعیت هادی داخل فک، میدانهای الکترومغناطیسی اطراف و شرایط محیطی وابسته است. برای دستیابی به نتیجه دقیق، توصیه میشود روش اندازهگیری مطابق دستورالعمل سازنده انجام شود.
فک کلمپی 40 میلیمتری
کلمپ آمپرمتر UT251C Plus دارای فک با قطر قابل اندازهگیری حدود 40 میلیمتر است. این اندازه فک برای بسیاری از کابلها و هادیهای مورد استفاده در تابلوهای برق، تجهیزات صنعتی، موتورهای الکتریکی و تأسیسات مناسب است.
طراحی کلمپی باعث میشود برای اندازهگیری جریان نشتی نیازی به قطع کردن مدار و قرار دادن آمپرمتر بهصورت سری نباشد. با این حال، برای اندازهگیری صحیح جریان نشتی باید هادی یا هادیهای مربوطه مطابق روش اندازهگیری موردنظر در داخل فک قرار گیرند.
نکته مهم در اندازهگیری جریان نشتی
هنگام استفاده از کلمپ متر برای اندازهگیری جریان، نحوه قرارگیری هادی داخل فک اهمیت زیادی دارد. در اندازهگیری جریان یک هادی، میدان مغناطیسی ایجادشده توسط همان جریان توسط سنسور دستگاه تشخیص داده میشود. اگر هادیهای رفت و برگشت بهصورت نامناسب همزمان در فک قرار گیرند، میدانهای ایجادشده میتوانند تا حد زیادی یکدیگر را خنثی کنند و نتیجه اندازهگیری با مقدار مورد انتظار متفاوت شود.
بنابراین، پیش از اندازهگیری جریان نشتی باید روش اتصال و نحوه عبور هادیها از فک را بر اساس نوع مدار و دستورالعمل دستگاه تعیین کرد. این موضوع یکی از مهمترین نکات برای دستیابی به نتایج قابل اعتماد با کلمپ آمپرمترهای جریان نشتی است.
قابلیت اندازهگیری هارمونیک تا مرتبه 20
UNI-T UT251C Plus علاوه بر اندازهگیری جریان نشتی، قابلیت Harmonic Measurement تا مرتبه 20 را نیز ارائه میدهد. وجود هارمونیکها میتواند در برخی سیستمهای الکتریکی باعث تغییر شکل موج جریان و ایجاد شرایط نامطلوب در تجهیزات شود.
قابلیت بررسی هارمونیک میتواند برای کارشناسان برق در زمان بررسی کیفیت جریان، تجهیزات الکترونیکی، بارهای غیرخطی و سیستمهایی که احتمال وجود اعوجاج در آنها وجود دارد، اطلاعات تکمیلی فراهم کند.
فیلتر پایینگذر LPF
این مدل به قابلیت Low Pass Filter یا LPF مجهز است. فیلتر پایینگذر برای کاهش تأثیر مؤلفههای فرکانسی بالاتر در برخی اندازهگیریها کاربرد دارد و میتواند هنگام بررسی سیگنالهای دارای مؤلفههای فرکانسی ناخواسته به تشخیص مؤلفه اصلی کمک کند.
استفاده صحیح از LPF باید بر اساس نوع سیگنال و هدف اندازهگیری انجام شود؛ زیرا فعال کردن فیلتر میتواند بر مقدار نمایش دادهشده تأثیر بگذارد.
اندازهگیری فرکانس تا 5 کیلوهرتز
UT251C Plus قابلیت اندازهگیری فرکانس را نیز دارد و محدوده فرکانس آن تا 5.000kHz اعلام شده است. رنجهای نمایش فرکانس شامل 99.99Hz، 999.9Hz و 5.000kHz بوده و رزولوشن متناسب با رنج انتخابی تغییر میکند.
این قابلیت به تکنسین اجازه میدهد در کنار اندازهگیری جریان، اطلاعاتی درباره فرکانس سیگنال نیز به دست آورد و در برخی فرآیندهای عیبیابی الکتریکی از یک ابزار چندمنظوره استفاده کند.
نمایشگر دوگانه با نور پسزمینه
دستگاه به نمایشگر LCD نوع HTN دوگانه مجهز شده است. نمایشگر دوگانه امکان مشاهده همزمان اطلاعات مرتبط با اندازهگیری را فراهم میکند و نور پسزمینه نیز خوانایی صفحه را در محیطهای کمنور افزایش میدهد.
ظرفیت نمایشگر دستگاه 6000 Counts بوده و نرخ نمونهبرداری آن حدود 2 بار در ثانیه است. قابلیت Auto Range نیز انتخاب خودکار محدوده مناسب اندازهگیری را سادهتر میکند.
ارتباط بلوتوثی و انتقال داده
یکی از امکانات مهم نسخه Plus، پشتیبانی از Bluetooth است. با استفاده از قابلیت ارتباط بیسیم میتوان دادههای اندازهگیری را با اپلیکیشن سازگار UNI-T Smart Measure روی دستگاههای پشتیبانیشده مشاهده و مدیریت کرد.
این قابلیت بهخصوص برای ثبت نتایج، بررسی دادهها و کارهای اندازهگیری میدانی میتواند کاربردی باشد و نسبت به ثبت دستی مقادیر، فرآیند مستندسازی را سادهتر کند.
قابلیتهای MAX/MIN، Peak Hold و Data Hold
UNI-T UT251C Plus از قابلیتهای مختلف نگهداری و ثبت مقدار اندازهگیری برخوردار است. عملکرد MAX/MIN برای مشاهده مقادیر حداقل و حداکثر، Peak Hold برای نگهداری مقدار پیک و Data Hold برای ثابت نگه داشتن مقدار نمایش دادهشده در نظر گرفته شدهاند.
این امکانات هنگام کار در تابلوهای برق یا نقاطی که مشاهده مستقیم نمایشگر دشوار است، کاربرد زیادی دارند و میتوانند روند ثبت و بررسی نتایج را آسانتر کنند.
مقاومت مناسب در برابر تداخلات الکترومغناطیسی
سازنده برای UT251C Plus قابلیت Strong Anti-Interference را اعلام کرده است. این ویژگی برای استفاده در محیطهای صنعتی و اطراف تجهیزات الکتریکی که ممکن است میدانهای الکترومغناطیسی قابل توجهی ایجاد کنند، اهمیت دارد.
با وجود این قابلیت، میدانهای الکتریکی و مغناطیسی محیط میتوانند بر اندازهگیری جریان تأثیر بگذارند. بنابراین در اندازهگیریهای حساس، انتخاب محل مناسب، قرارگیری صحیح فک و رعایت روشهای ذکرشده در دفترچه راهنما ضروری است.
مشخصات فنی UNI-T UT251C Plus
| مشخصه | مشخصات فنی |
|---|
| برند |
UNI-T |
|---|
| مدل |
UT251C Plus / UT251C+ |
|---|
| نوع دستگاه |
کلمپ آمپرمتر جریان نشتی AC |
|---|
| نوع جریان قابل اندازهگیری |
AC |
|---|
| محدوده جریان |
3.000mA تا 60.0A |
|---|
| رنجهای جریان |
3.000mA / 30.00mA / 300.0mA / 3.000A / 30.00A / 60.0A |
|---|
| رزولوشن جریان |
حداکثر 1µA |
|---|
| دقت جریان در 3.000mA |
±(2%+5) |
|---|
| دقت جریان در 30.00mA |
±(1%+5) |
|---|
| دقت جریان در 300.0mA |
±(1%+5) |
|---|
| دقت جریان در 3.000A |
±(1%+5) |
|---|
| دقت جریان در 30.00A |
±(1%+5) |
|---|
| دقت جریان در 60.0A |
±(1%+5) |
|---|
| اندازه فک |
40 میلیمتر |
|---|
| اندازهگیری فرکانس |
5Hz تا 5kHz |
|---|
| رنج فرکانس |
99.99Hz / 999.9Hz / 5.000kHz |
|---|
| دقت فرکانس |
±(0.1%+5) |
|---|
| رزولوشن فرکانس |
0.01Hz تا 0.001kHz بسته به رنج |
|---|
| پاسخ فرکانسی جریان |
45Hz تا 1.2kHz |
|---|
| اندازهگیری هارمونیک |
تا مرتبه 20 |
|---|
| فیلتر پایینگذر |
LPF دارد |
|---|
| True RMS |
برای این مدل بهعنوان قابلیت رسمی اعلام نشده است |
|---|
| نوع نمایشگر |
HTN LCD دوگانه |
|---|
| ظرفیت نمایشگر |
6000 Counts |
|---|
| نرخ نمونهبرداری |
حدود 2 بار در ثانیه |
|---|
| Auto Range |
دارد |
|---|
| MAX/MIN |
دارد |
|---|
| Peak Hold |
دارد |
|---|
| Data Hold |
دارد |
|---|
| ارتباط بیسیم |
Bluetooth |
|---|
| اپلیکیشن |
UNI-T Smart Measure |
|---|
| نور پسزمینه |
دارد |
|---|
| چراغ قوه |
دارد |
|---|
| نشانگر باتری ضعیف |
دارد |
|---|
| خاموشی خودکار |
دارد |
|---|
| حفاظت اضافهبار |
دارد |
|---|
| رده ایمنی |
CAT III 600V |
|---|
| گواهیها |
CE، ETL، RED، FCC |
|---|
| منبع تغذیه |
3 عدد باتری 1.5V نوع AAA |
|---|
| رنگ |
خاکستری و قرمز |
|---|
| ابعاد |
200 × 84 × 40 میلیمتر |
|---|
کاربردهای مولتی متر کلمپی جریان نشتی UNI-T UT251C Plus
به دلیل حساسیت بالا و طراحی مخصوص جریان نشتی، این دستگاه در طیف متنوعی از کاربردهای برق و نگهداری تجهیزات قابل استفاده است:
- اندازهگیری جریان نشتی تجهیزات الکتریکی
- بررسی جریان نشتی موتورهای الکتریکی
- عیبیابی تجهیزات و لوازم برقی
- بررسی وضعیت مدارهای الکتریکی
- تست و نگهداری تابلوهای برق
- پایش تجهیزات صنعتی
- بررسی سیستمهای تأسیسات الکتریکی
- عیبیابی تجهیزات دارای بارهای غیرخطی
- بررسی هارمونیک جریان
- اندازهگیری فرکانس سیگنالهای الکتریکی
- تست تجهیزات در فرآیند تعمیر و نگهداری پیشگیرانه
- ثبت و انتقال اطلاعات اندازهگیری از طریق Bluetooth
مزایای خرید UNI-T UT251C Plus
- رزولوشن بسیار بالا تا 1 میکروآمپر
- مناسب برای اندازهگیری جریان نشتی AC
- محدوده اندازهگیری 3mA تا 60A
- فک کلمپی بزرگ 40 میلیمتری
- اندازهگیری هارمونیک تا مرتبه 20
- مجهز به فیلتر پایینگذر LPF
- اندازهگیری فرکانس تا 5kHz
- نمایشگر دوگانه 6000 Counts
- قابلیت Auto Range
- دارای MAX/MIN و Peak Hold
- دارای Data Hold
- پشتیبانی از Bluetooth
- سازگار با اپلیکیشن UNI-T Smart Measure
- دارای نور پسزمینه و چراغ قوه
- طراحی مناسب برای کاربردهای حرفهای برق
- رده ایمنی CAT III 600V
تفاوت کلمپ آمپرمتر جریان نشتی با کلمپ متر معمولی
کلمپمترهای عمومی معمولاً برای اندازهگیری جریانهای کاری متوسط و بالا طراحی شدهاند و ممکن است برای شناسایی جریانهای نشتی بسیار کوچک حساسیت کافی نداشته باشند. در مقابل، UNI-T UT251C Plus بهطور تخصصی برای اندازهگیری جریان نشتی AC طراحی شده و پایینترین رنج آن از 3.000mA شروع میشود و رزولوشن آن به 1µA میرسد.
بنابراین اگر هدف اصلی شما بررسی جریان نشتی، عیبیابی تجهیزات و شناسایی جریانهای کوچک ناخواسته است، یک کلمپ متر جریان نشتی مانند UT251C Plus انتخاب تخصصیتری نسبت به یک کلمپ آمپرمتر عمومی خواهد بود.
نکات مهم هنگام انتخاب کلمپ آمپرمتر جریان نشتی
هنگام خرید کلمپ آمپرمتر جریان نشتی، تنها به حداکثر جریان قابل اندازهگیری توجه نکنید. رزولوشن پایینترین رنج، دقت، اندازه فک، پاسخ فرکانسی، قابلیت فیلتر، امکانات ثبت داده و رده ایمنی نیز باید متناسب با کاربرد شما بررسی شوند.
برای کاربردهایی که اندازهگیری جریانهای بسیار کوچک اهمیت دارد، رزولوشن 1µA در UT251C Plus یک مزیت مهم محسوب میشود. همچنین فک 40 میلیمتری باعث میشود دستگاه برای بسیاری از کابلها و هادیهای مورد استفاده در تجهیزات صنعتی قابل استفاده باشد.
نکات ایمنی استفاده از UNI-T UT251C Plus
رده ایمنی این مدل CAT III 600V است و دستگاه باید فقط در محدوده و شرایطی استفاده شود که با مشخصات ایمنی آن مطابقت داشته باشد. پیش از اندازهگیری، سلامت بدنه، فک و سایر اجزای دستگاه را بررسی کنید و از استفاده از دستگاه آسیبدیده خودداری نمایید.
همچنین توجه داشته باشید که قابلیت اندازهگیری جریان به معنی بینیازی از رعایت اصول ایمنی برق نیست. هنگام کار با تابلوهای برق و مدارهای انرژیدار، استفاده از تجهیزات حفاظت فردی، رعایت فاصله ایمن و دستورالعملهای ایمنی محل کار ضروری است.
سوالات متداول درباره UNI-T UT251C Plus
UNI-T UT251C Plus برای اندازهگیری چه نوع جریانی است؟
این مدل یک کلمپ آمپرمتر تخصصی برای اندازهگیری جریان نشتی AC است و محدوده اندازهگیری آن از 3.000mA تا 60.0A اعلام شده است.
کمترین جریان قابل اندازهگیری با UT251C Plus چقدر است؟
پایینترین رنج اندازهگیری دستگاه 3.000mA است و رزولوشن آن در این رنج برابر با 1µA است.
حداکثر جریان قابل اندازهگیری UT251C Plus چقدر است؟
حداکثر محدوده اندازهگیری جریان AC این مدل 60.0 آمپر است.
آیا UT251C Plus جریان DC را اندازهگیری میکند؟
خیر. UT251C Plus برای اندازهگیری جریان نشتی AC طراحی شده است و مشخصات رسمی آن محدوده جریان AC را اعلام میکند.
اندازه فک UNI-T UT251C Plus چقدر است؟
قطر قابل اندازهگیری فک این مدل حدود 40 میلیمتر است.
آیا UT251C Plus قابلیت اندازهگیری هارمونیک دارد؟
بله. این مدل قابلیت اندازهگیری هارمونیک تا مرتبه 20 را دارد.
آیا UT251C Plus دارای فیلتر LPF است؟
بله. فیلتر پایینگذر یا LPF در این مدل تعبیه شده است و برای کاهش اثر مؤلفههای فرکانسی بالاتر در شرایط مناسب کاربرد دارد.
آیا UNI-T UT251C Plus بلوتوث دارد؟
بله. نسخه Plus این دستگاه از Bluetooth پشتیبانی میکند و با اپلیکیشن UNI-T Smart Measure سازگار است.
آیا UT251C Plus قابلیت اندازهگیری فرکانس دارد؟
بله. محدوده اندازهگیری فرکانس این مدل تا 5.000kHz اعلام شده است.
آیا این دستگاه True RMS است؟
در مشخصات رسمی UT251C Plus قابلیت True RMS بهعنوان ویژگی این مدل اعلام نشده است؛ بنابراین نباید صرفاً بر اساس عنوان «مولتی متر» آن را True RMS در نظر گرفت.
نمایشگر UT251C Plus چند شمارشی است؟
نمایشگر این مدل LCD دوگانه با ظرفیت 6000 Counts است و به نور پسزمینه مجهز شده است.
آیا UT251C Plus قابلیت Peak Hold دارد؟
بله. این دستگاه دارای Peak Hold است و همچنین قابلیتهای MAX/MIN و Data Hold را نیز ارائه میدهد.
رده ایمنی UNI-T UT251C Plus چیست؟
رده ایمنی این مدل CAT III 600V است.
منبع تغذیه UT251C Plus چیست؟
این دستگاه با سه عدد باتری 1.5 ولتی AAA تغذیه میشود.
آیا UT251C Plus برای موتورهای الکتریکی مناسب است؟
بله. سازنده این مدل را برای کاربردهایی از جمله بررسی جریان نشتی موتور، لوازم خانگی و سایر تجهیزات الکتریکی معرفی کرده است.
آیا UT251C Plus برای تابلو برق مناسب است؟
بله، برای اندازهگیری جریان نشتی AC در بسیاری از تابلوها و تجهیزات الکتریکی کاربرد دارد؛ البته باید ولتاژ مدار، رده ایمنی و شرایط اندازهگیری با مشخصات دستگاه مطابقت داشته باشد.
تفاوت UT251C Plus با UT251C معمولی چیست؟
UT251C Plus نسل جدید این محصول با امکاناتی مانند فک 40 میلیمتری، رزولوشن 1µA، اندازهگیری هارمونیک تا مرتبه 20، LPF و Bluetooth معرفی شده است. مشخصات سری قدیمی UT251C متفاوت است و نباید مشخصات دو نسل را با یکدیگر یکسان در نظر گرفت.
خرید کلمپ آمپرمتر جریان نشتی از کالیبکس
اگر به دنبال کلمپ آمپرمتر دقیق برای اندازهگیری جریان نشتی AC هستید، UNI-T UT251C Plus با رزولوشن 1µA، فک 40 میلیمتری، قابلیت هارمونیک، فیلتر LPF و ارتباط Bluetooth میتواند گزینهای مناسب برای کاربردهای حرفهای برق و تعمیر و نگهداری باشد. برای انتخاب تجهیزات اندازهگیری متناسب با نیاز خود، محصولات کالیبکس را بررسی کنید.
