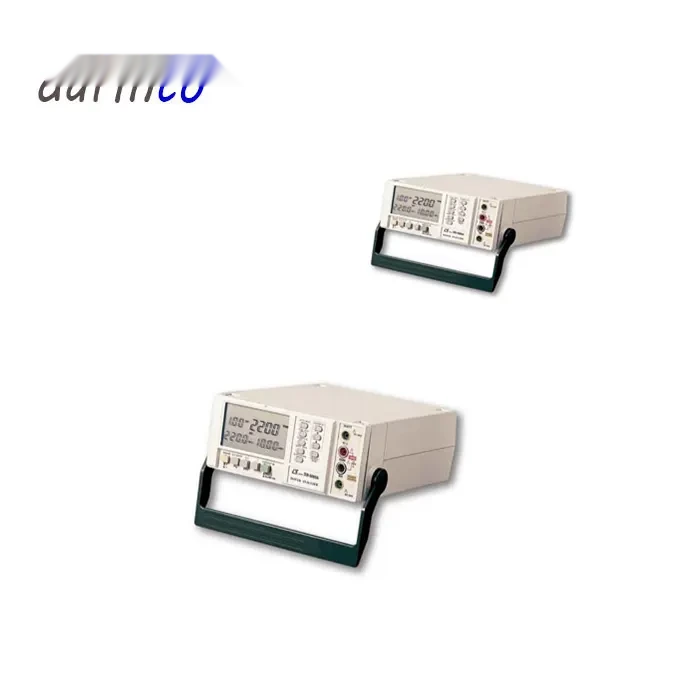

وات متر رومیزی لوترون LUTRON مدل DW-6090A | پاورآنالایزر True RMS و اندازهگیری توان تا 6000 وات
وات متر رومیزی لوترون LUTRON مدل DW-6090A یک پاورآنالایزر رومیزی چندمنظوره برای اندازهگیری و تحلیل پارامترهای الکتریکی در مدارهای AC و DC است. این دستگاه میتواند توان واقعی، توان ظاهری، انرژی مصرفی، ضریب توان، ولتاژ، جریان، فرکانس و مقاومت را اندازهگیری کند و به دلیل برخورداری از قابلیت True RMS برای اندازهگیری ولتاژ و جریان AC، گزینهای مناسب برای بررسی تجهیزات الکتریکی و الکترونیکی، منابع تغذیه، بارهای صنعتی، تجهیزات آزمایشگاهی و کاربردهای تعمیر و نگهداری محسوب میشود.
مدل LUTRON DW-6090A از ورودیهای مختلف برای اندازهگیری جریان پشتیبانی میکند و علاوه بر ورودی مستقیم، قابلیت استفاده از پروب جریان کلمپی و ترانسفورماتور جریان (CT) را نیز دارد. این ویژگی باعث میشود دستگاه در اندازهگیری جریانهای بالاتر و کاربردهای صنعتی انعطاف بیشتری داشته باشد. پاورمتر دارای رنج خودکار، Peak Hold، Data Hold، هشدار حد بالا و پایین و رابط ارتباطی RS-232 برای اتصال به رایانه است. :contentReference[oaicite:0]{index=0}
پاورآنالایزر LUTRON DW-6090A چیست؟
DW-6090A یک واتمتر رومیزی یا Bench Power Analyzer است که برای اندازهگیری چندین پارامتر الکتریکی در یک دستگاه طراحی شده است. این محصول در دسته پاورمترهای حرفهای لوترون قرار دارد و علاوه بر اندازهگیری توان، امکان بررسی ولتاژ، جریان، توان ظاهری، ضریب توان، انرژی، فرکانس و مقاومت را فراهم میکند.
یکی از نقاط قوت این دستگاه، امکان اندازهگیری توان واقعی AC و توان ظاهری VA است. به همین دلیل DW-6090A تنها یک واتمتر ساده نیست و میتوان از آن برای تحلیل عملکرد بارهای مختلف و بررسی رابطه میان توان واقعی و ظاهری نیز استفاده کرد. :contentReference[oaicite:1]{index=1}
قابلیتهای اصلی وات متر LUTRON DW-6090A
- اندازهگیری توان واقعی AC یا True Power
- اندازهگیری توان ظاهری VA
- اندازهگیری انرژی مصرفی بر حسب Wh
- اندازهگیری ضریب توان PF
- اندازهگیری ولتاژ AC با True RMS
- اندازهگیری جریان AC با True RMS
- اندازهگیری ولتاژ DC
- اندازهگیری جریان DC
- اندازهگیری فرکانس
- اندازهگیری مقاومت
- پشتیبانی از ورودی مستقیم جریان
- امکان استفاده از پروب کلمپی جریان
- امکان استفاده از ترانسفورماتور جریان CT
- انتخاب خودکار رنج اندازهگیری
- قابلیت Peak Hold
- قابلیت Data Hold
- هشدار قابل تنظیم برای مقادیر بالا و پایین
- نمایش همزمان توان، ضریب توان، ولتاژ و جریان
- رابط RS-232 برای ارتباط با کامپیوتر
مشخصات فنی وات متر رومیزی LUTRON DW-6090A
| پارامتر | مشخصات |
|---|
| برند |
LUTRON |
| مدل |
DW-6090A |
| نوع دستگاه |
پاورآنالایزر و واتمتر رومیزی |
| اندازهگیری توان |
WATT، VA و Whr |
| حداکثر توان در ورودی مستقیم |
6000 وات |
| رزولوشن توان کمتر از 1000 وات |
0.1 وات |
| رزولوشن توان 1000 وات و بالاتر |
1 وات |
| دقت توان |
±(1.5% + 5d) |
| محدوده توان با ورودی جریان |
0.1 تا 999.9 وات، 9999 وات، 99.99 کیلووات و 999.9 کیلووات |
| توان ظاهری VA |
تا 9999 VA در رنجهای مختلف |
| دقت VA |
±(2% + 2d) |
| ضریب توان |
0.01 تا 1.00 |
| دقت ضریب توان |
±(1.5% + 2d) |
| ولتاژ AC |
تا 600 ولت |
| ولتاژ DC |
تا 600 ولت |
| فرکانس AC و سایر ورودیها |
10 تا 999 هرتز، بسته به رنج |
| مقاومت |
تا 19.99 کیلو اهم |
| True RMS |
برای ACV و ACA |
| ورودی جریان |
مستقیم، پروب جریان یا CT |
| رابط ارتباطی |
RS-232 |
| رنج خودکار |
دارد |
| Peak Hold |
دارد |
| Data Hold |
دارد |
| دمای کاری |
0 تا 50 درجه سانتیگراد |
| رطوبت کاری |
کمتر از 80 درصد RH |
| تغذیه |
باتری 9 ولت یا آداپتور 9 ولت DC |
| ابعاد |
280 × 210 × 90 میلیمتر |
| وزن |
حدود 1.6 کیلوگرم |
اندازهگیری توان واقعی در LUTRON DW-6090A
یکی از مهمترین قابلیتهای این دستگاه، اندازهگیری توان واقعی AC یا True Power است. توان واقعی نشاندهنده بخش مؤثر انرژی الکتریکی است که توسط مصرفکننده مصرف میشود. در بارهایی مانند موتور، ترانسفورماتور و منابع تغذیه، تفاوت میان توان واقعی و توان ظاهری اهمیت زیادی دارد.
DW-6090A در حالت ورودی مستقیم توان تا 6000 وات را اندازهگیری میکند. برای توانهای کمتر از 1000 وات، تفکیکپذیری 0.1 وات و برای توانهای 1000 وات و بالاتر، تفکیکپذیری 1 وات در نظر گرفته شده است. این رزولوشن بالا در محدوده توان پایین، دستگاه را برای بررسی مصرف تجهیزات کمتوان مانند برخی لامپهای LED و تجهیزات الکترونیکی نیز مناسب میکند. :contentReference[oaicite:2]{index=2}
اندازهگیری توان ظاهری VA
توان ظاهری (VA) حاصل ترکیب مؤلفههای ولتاژ و جریان در مدار AC است و یکی از پارامترهای مهم برای ارزیابی ظرفیت بار و تجهیزات برق محسوب میشود. DW-6090A علاوه بر True Power، توان ظاهری را نیز اندازهگیری میکند.
مقایسه توان واقعی و توان ظاهری به کاربر کمک میکند وضعیت ضریب توان یک مصرفکننده را بهتر بررسی کند. این ویژگی در تحلیل تجهیزات موتوری، بارهای القایی و منابع تغذیه کاربرد زیادی دارد. :contentReference[oaicite:3]{index=3}
اندازهگیری ضریب توان Power Factor
ضریب توان یا PF یکی از شاخصهای مهم در تحلیل مدارهای AC است و رابطه میان توان واقعی و توان ظاهری را نشان میدهد. LUTRON DW-6090A ضریب توان را در محدوده 0.01 تا 1.00 اندازهگیری میکند.
بررسی ضریب توان میتواند در تشخیص بارهایی که جریان و ولتاژ آنها همفاز نیستند مفید باشد. در تجهیزات صنعتی، مشاهده PF برای بررسی کیفیت بهرهبرداری از ظرفیت الکتریکی و تحلیل عملکرد بار اهمیت ویژهای دارد. :contentReference[oaicite:4]{index=4}
True RMS برای ولتاژ و جریان AC
DW-6090A برای اندازهگیری ACV و ACA از قابلیت True RMS استفاده میکند. این ویژگی در مدارهایی که شکل موج جریان یا ولتاژ آنها از حالت سینوسی ایدهآل فاصله دارد، اهمیت دارد.
منابع تغذیه سوئیچینگ، تجهیزات الکترونیکی قدرت و برخی بارهای صنعتی میتوانند شکل موجهای غیرسینوسی تولید کنند. True RMS در چنین شرایطی نسبت به روشهای اندازهگیری ساده مبتنی بر مقدار متوسط، اطلاعات مناسبتری درباره مقدار مؤثر سیگنال فراهم میکند. پاسخ فرکانسی اندازهگیری ACV و ACA در این مدل از حدود 40 تا 400 هرتز اعلام شده است. :contentReference[oaicite:5]{index=5}
اندازهگیری ولتاژ و جریان AC و DC
پاورآنالایزر DW-6090A امکان اندازهگیری ولتاژ AC و DC تا 600 ولت را دارد. برای اندازهگیری جریان نیز امکان استفاده از ورودی مستقیم و ورودیهای جریان خارجی مانند پروب کلمپی یا CT فراهم شده است.
استفاده از پروب یا ترانسفورماتور جریان برای مدارهایی که جریان آنها بالاتر از ظرفیت ورودی مستقیم دستگاه است، انعطاف بیشتری ایجاد میکند. مقدار واقعی محدوده جریان در این حالت به نوع CT یا پروب مورد استفاده وابسته خواهد بود. :contentReference[oaicite:6]{index=6}
اندازهگیری انرژی مصرفی Whr
DW-6090A علاوه بر توان لحظهای، امکان اندازهگیری انرژی مصرفی بر حسب Wh را نیز دارد. توان نشان میدهد بار در یک لحظه چه مقدار برق مصرف میکند، در حالی که انرژی مصرفشده مقدار تجمعی مصرف در طول زمان را نشان میدهد.
این قابلیت برای بررسی مصرف انرژی تجهیزات در یک بازه زمانی و مقایسه میزان مصرف دستگاههای مختلف کاربرد دارد. در سیستمهای مدیریت انرژی، مشاهده همزمان توان و انرژی میتواند اطلاعات مفیدی برای ارزیابی الگوی مصرف در اختیار کاربر قرار دهد.
ورودی مستقیم، کلمپ و ترانسفورماتور جریان
یکی از قابلیتهای کاربردی LUTRON DW-6090A، امکان انتخاب روشهای مختلف برای دریافت سیگنال جریان است. دستگاه میتواند از ورودی مستقیم، پروب جریان القایی یا کلمپ و ترانسفورماتور جریان CT استفاده کند.
این انعطافپذیری باعث میشود دستگاه در کاربردهای مختلف از اندازهگیری تجهیزات کمتوان تا سیستمهایی با جریان بالا قابل استفاده باشد. در استفاده از CT یا پروب باید نسبت تبدیل و مشخصات دقیق تجهیز جانبی با تنظیمات و محدوده دستگاه مطابقت داشته باشد.
نمایشگر بزرگ و خوانایی مناسب
وات متر رومیزی LUTRON DW-6090A دارای نمایشگر LCD بزرگ است و میتواند پارامترهای مهمی مانند توان، ضریب توان، ولتاژ و جریان را بهصورت همزمان نمایش دهد. این ویژگی باعث میشود کاربر بدون جابهجایی مداوم بین منوهای مختلف بتواند وضعیت اصلی مدار را مشاهده کند.
طراحی رومیزی و بدنه مقاوم حملپذیر دستگاه، استفاده از آن را در آزمایشگاه، کارگاه و محیطهای تعمیراتی آسان میکند.
قابلیت Auto Range در DW-6090A
قابلیت Auto Range باعث میشود دستگاه محدوده مناسب اندازهگیری را بر اساس مقدار سیگنال ورودی انتخاب کند. این ویژگی بهخصوص زمانی کاربرد دارد که مقدار پارامتر مورد اندازهگیری از قبل مشخص نیست یا در طول آزمایش تغییر میکند.
Peak Hold و Data Hold
قابلیت Peak Hold برای ثبت مقدار قله و Data Hold برای ثابتکردن مقدار نمایشدادهشده در نظر گرفته شده است. این دو عملکرد برای اندازهگیریهایی که مقدار آنها بهسرعت تغییر میکند مفید هستند.
کاربر میتواند مقدار موردنظر را روی صفحه ثابت کرده و آن را یادداشت یا ثبت کند، بدون اینکه لازم باشد در همان لحظه به نمایشگر نگاه کند.
اتصال LUTRON DW-6090A به کامپیوتر
DW-6090A دارای رابط RS-232 برای ارتباط با کامپیوتر است. این قابلیت برای انتقال دادههای اندازهگیری و استفاده از اطلاعات دستگاه در فرآیند تحلیل و مستندسازی کاربرد دارد.
وجود رابط ارتباطی، دستگاه را برای کاربردهای آزمایشگاهی و کنترل کیفیت مناسبتر میکند؛ بهخصوص در پروژههایی که نیاز به ثبت نتایج اندازهگیری و تهیه گزارش وجود دارد. :contentReference[oaicite:7]{index=7}
کاربردهای وات متر رومیزی LUTRON DW-6090A
- اندازهگیری توان مصرفی تجهیزات الکتریکی
- تحلیل توان واقعی و ظاهری
- اندازهگیری ضریب توان بارها
- بررسی مصرف انرژی تجهیزات
- آزمایش و بررسی منابع تغذیه
- اندازهگیری تجهیزات الکترونیکی
- بررسی موتور و بارهای القایی
- کاربردهای آزمایشگاهی و تحقیقاتی
- کنترل کیفیت تجهیزات الکتریکی
- تعمیر و نگهداری تجهیزات صنعتی
- تحلیل فرکانس و پارامترهای AC
- اندازهگیری مقاومت و پارامترهای DC
مزایای پاورآنالایزر LUTRON DW-6090A
- اندازهگیری چندین پارامتر الکتریکی در یک دستگاه
- اندازهگیری توان واقعی تا 6000 وات در ورودی مستقیم
- رزولوشن 0.1 وات در محدوده کمتر از 1000 وات
- اندازهگیری توان ظاهری VA
- اندازهگیری انرژی Whr
- اندازهگیری ضریب توان PF
- True RMS برای ولتاژ و جریان AC
- پشتیبانی از ورودی مستقیم، کلمپ و CT برای جریان
- اندازهگیری ولتاژ AC و DC تا 600 ولت
- رنج خودکار
- Peak Hold و Data Hold
- هشدار حد بالا و پایین
- رابط RS-232
- طراحی رومیزی با دسته حمل
- مناسب استفاده حرفهای در آزمایشگاه و صنعت
نکات مهم هنگام استفاده از DW-6090A
- حداکثر ولتاژ ورودی AC و DC را از 600 ولت بیشتر نکنید.
- در ورودی مستقیم جریان، محدودیت جریان مجاز دستگاه باید رعایت شود.
- برای جریانهای بالا از CT یا پروب جریان سازگار استفاده کنید.
- نسبت تبدیل CT یا پروب را پیش از اندازهگیری مطابق مشخصات تجهیز تنظیم کنید.
- پیش از اتصال ورودیهای اندازهگیری، نوع مدار و سطح ولتاژ را بررسی کنید.
- در مدارهای دارای ولتاژ خطرناک از تجهیزات حفاظت فردی مناسب استفاده کنید.
- از دستگاه در محیط خارج از محدوده 0 تا 50 درجه سانتیگراد استفاده نکنید.
- رطوبت محیط باید کمتر از 80 درصد RH باشد.
- بدنه، کابلها و ورودیها را قبل از استفاده بررسی کنید.
- در زمان تغییر نوع اتصال، اصول ایمنی و دستورالعمل سازنده رعایت شود.
شرایط محیطی و تغذیه دستگاه
محدوده دمای کاری LUTRON DW-6090A از 0 تا 50 درجه سانتیگراد و رطوبت کاری کمتر از 80 درصد RH اعلام شده است. دستگاه میتواند با باتری 9 ولت یا آداپتور 9 ولت DC تغذیه شود و مصرف آداپتور حدود 50 میلیآمپر DC است. ابعاد دستگاه حدود 280 × 210 × 90 میلیمتر و وزن آن حدود 1.6 کیلوگرم است. :contentReference[oaicite:8]{index=8}
خرید وات متر رومیزی LUTRON DW-6090A از کالیبکس
کالیبکس در حوزه تأمین تجهیزات اندازهگیری، ابزار دقیق و تجهیزات تست برق فعالیت میکند. وات متر رومیزی LUTRON DW-6090A برای کاربرانی مناسب است که به یک پاورآنالایزر چندمنظوره برای اندازهگیری توان، توان ظاهری، انرژی، ضریب توان، ولتاژ، جریان، فرکانس و مقاومت نیاز دارند.
سوالات متداول وات متر LUTRON DW-6090A
وات متر LUTRON DW-6090A چیست؟
DW-6090A یک پاورآنالایزر رومیزی چندمنظوره است که توان واقعی، توان ظاهری، انرژی، ضریب توان، ولتاژ، جریان، فرکانس و مقاومت را اندازهگیری میکند.
حداکثر توان قابل اندازهگیری با LUTRON DW-6090A چقدر است؟
در حالت ورودی مستقیم، حداکثر محدوده اندازهگیری توان دستگاه 6000 وات است و برای توان کمتر از 1000 وات تفکیکپذیری 0.1 وات ارائه میکند.
آیا DW-6090A توان ظاهری را اندازهگیری میکند؟
بله. این دستگاه توان ظاهری VA را علاوه بر توان واقعی اندازهگیری میکند.
آیا وات متر DW-6090A دارای True RMS است؟
بله. قابلیت True RMS برای اندازهگیری ولتاژ و جریان AC در این دستگاه وجود دارد.
حداکثر ولتاژ قابل اندازهگیری با LUTRON DW-6090A چقدر است؟
حداکثر ورودی ولتاژ AC و DC دستگاه 600 ولت است.
آیا DW-6090A به کلمپ جریان متصل میشود؟
بله. دستگاه علاوه بر ورودی مستقیم جریان، امکان استفاده از پروب جریان کلمپی و ترانسفورماتور جریان CT را نیز دارد.
آیا وات متر LUTRON DW-6090A ضریب توان را اندازهگیری میکند؟
بله. رنج اندازهگیری ضریب توان دستگاه از 0.01 تا 1.00 است.
آیا LUTRON DW-6090A انرژی مصرفی را اندازهگیری میکند؟
بله. یکی از پارامترهای قابل اندازهگیری Whr یا انرژی مصرفی است.
آیا DW-6090A به کامپیوتر متصل میشود؟
بله. این دستگاه دارای رابط RS-232 برای ارتباط با کامپیوتر است.
دمای کاری وات متر LUTRON DW-6090A چقدر است؟
محدوده دمای کاری دستگاه از 0 تا 50 درجه سانتیگراد است و رطوبت کاری باید کمتر از 80 درصد RH باشد.
جمعبندی وات متر رومیزی لوترون LUTRON DW-6090A
وات متر رومیزی LUTRON DW-6090A یک پاورآنالایزر حرفهای و چندمنظوره برای اندازهگیری توان واقعی، توان ظاهری، انرژی، ضریب توان، ولتاژ، جریان، فرکانس و مقاومت است. اندازهگیری True RMS، رنج توان تا 6000 وات، رزولوشن 0.1 وات در محدوده توان پایین، امکان استفاده از ورودی مستقیم و CT یا کلمپ جریان، Peak Hold، Data Hold و رابط RS-232، این دستگاه را برای آزمایشگاهها، تعمیرگاهها، خطوط تولید، نگهداری تجهیزات و تحلیل مصرف انرژی به گزینهای کاربردی تبدیل میکند.
