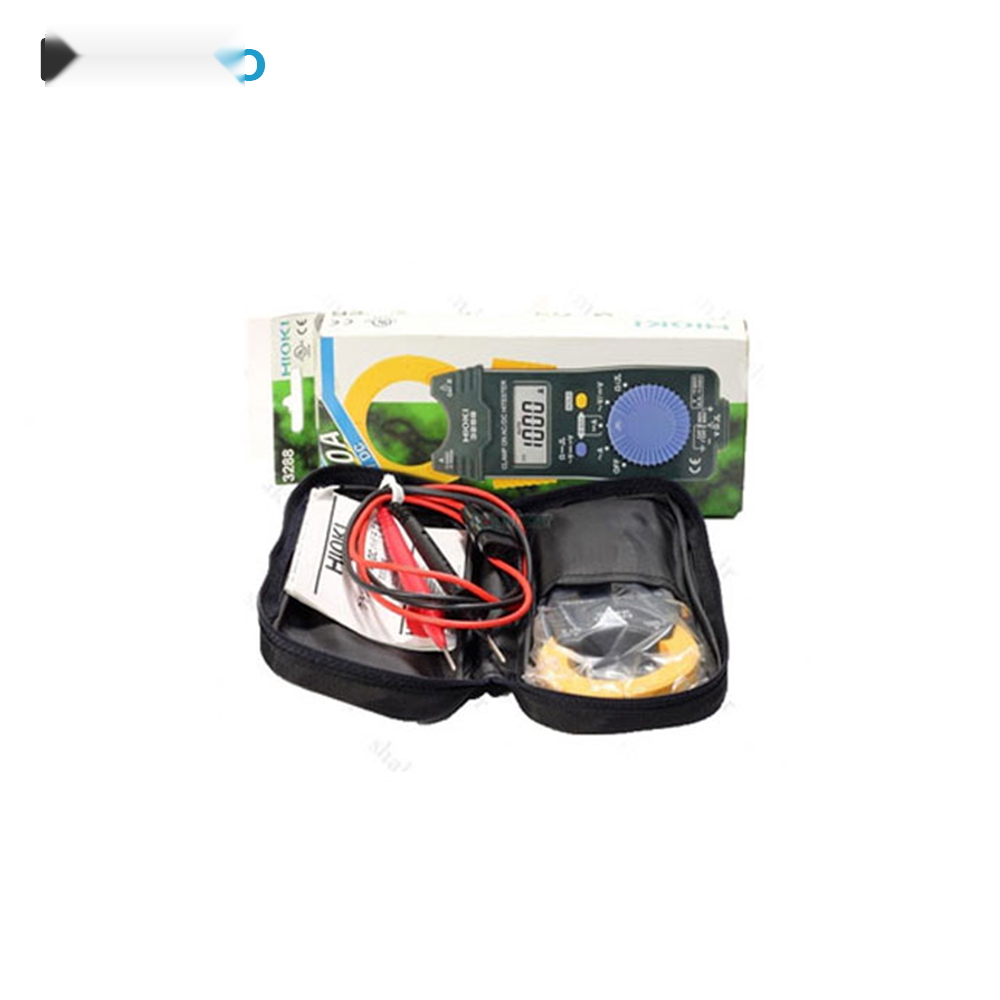

کلمپ آمپرمتر دیجیتال هیوکی HIOKI 3288 یک ابزار اندازهگیری حرفهای، جمعوجور و چندمنظوره برای اندازهگیری جریان AC و DC، ولتاژ AC و DC، مقاومت و تست پیوستگی است. این مدل با طراحی باریک و دهانه فک حدود 35 میلیمتر، برای اندازهگیری جریان در کابلها و هادیهایی که دسترسی به آنها دشوار است، گزینهای کاربردی محسوب میشود. ترکیب ابعاد مناسب، وزن کم و قابلیت اندازهگیری چند پارامتر الکتریکی، کلمپ متر هیوکی 3288 را به ابزاری مناسب برای تکنسینهای برق، تعمیرکاران تجهیزات الکتریکی، واحدهای نگهداری و تعمیرات و مهندسان برق تبدیل کرده است.
معرفی کلمپ آمپرمتر هیوکی HIOKI 3288
کلمپ آمپرمتر HIOKI 3288 از خانواده کلمپ مترهای AC/DC هیوکی است که علاوه بر اندازهگیری جریان، عملکردهایی مشابه مولتیمتر را نیز در اختیار کاربر قرار میدهد. این دستگاه میتواند جریان AC و DC را تا 1000 آمپر، ولتاژ DC تا 600 ولت، ولتاژ AC تا 600 ولت و مقاومت را در چند رنج اندازهگیری کند. همچنین قابلیت تست پیوستگی با هشدار صوتی و قابلیت Data Hold برای ثابت نگه داشتن مقدار نمایش دادهشده از دیگر امکانات این دستگاه است.
یکی از مزیتهای مهم کلمپ آمپرمتر هیوکی 3288، امکان اندازهگیری جریان بدون نیاز به قطع مدار است. در این روش، هادی موردنظر در داخل فک کلمپ قرار میگیرد و دستگاه جریان عبوری را اندازهگیری میکند. این ویژگی باعث افزایش سرعت عملیات عیبیابی و کاهش نیاز به باز کردن مدار میشود.
اندازهگیری جریان AC و DC تا 1000 آمپر
کلمپ آمپرمتر HIOKI 3288 برای اندازهگیری جریانهای نسبتاً بالا طراحی شده و در دو رنج 100.0 آمپر و 1000 آمپر جریان AC و DC را اندازهگیری میکند. دقت پایه اندازهگیری جریان DC برابر با ±1.5% از مقدار خواندهشده بهعلاوه 5 رقم است. برای جریان AC نیز مدل 3288 از روش Average Rectified استفاده میکند و محدوده فرکانسی اندازهگیری جریان AC آن 10 تا 500 هرتز است.
لازم به توجه است که HIOKI 3288 دارای True RMS نیست و اندازهگیری AC آن بر پایه Average Rectified انجام میشود. در صورتی که اندازهگیری دقیق سیگنالهای AC غیرسینوسی و دارای اعوجاج هارمونیکی برای شما اهمیت دارد، مدل HIOKI 3288-20 که نسخه True RMS این خانواده است، انتخاب مناسبتری خواهد بود.
فک باریک 35 میلیمتری؛ مناسب فضاهای محدود
یکی از ویژگیهای قابل توجه کلمپ آمپرمتر ژاپنی HIOKI 3288 طراحی باریک و کمحجم آن است. قطر هسته فک این دستگاه حدود 35 میلیمتر بوده و فرم باریک بدنه به کاربر کمک میکند در محیطهای شلوغ و تابلوهای برق با دسترسی محدود، هادی موردنظر را راحتتر داخل فک قرار دهد. هیوکی این خانواده را با مکانیزم فک و اهرم دوگانه طراحی کرده است تا استفاده از کلمپ در فضاهای پرتراکم سادهتر شود.
اندازهگیری ولتاژ و مقاومت با HIOKI 3288
هیوکی 3288 علاوه بر اندازهگیری جریان، امکان اندازهگیری ولتاژ DC تا 600 ولت و ولتاژ AC تا 600 ولت را نیز فراهم میکند. محدوده اندازهگیری مقاومت این دستگاه از حدود 419.9 اهم تا 41.99 مگااهم در شش رنج است. بنابراین کاربر برای بسیاری از بررسیهای عمومی مدارهای الکتریکی نیازی به حمل یک مولتیمتر مجزا نخواهد داشت.
قابلیت تست پیوستگی نیز امکان بررسی سریع اتصال الکتریکی مسیرها را فراهم میکند و در صورت پایین بودن مقاومت در محدوده تعریفشده، هشدار صوتی دستگاه فعال میشود. همچنین قابلیت Data Hold برای نگه داشتن مقدار اندازهگیریشده روی نمایشگر، هنگام کار در نقاطی که مشاهده همزمان صفحه نمایش دشوار است، کاربرد زیادی دارد.
طراحی سبک و قابل حمل کلمپ متر هیوکی 3288
HIOKI 3288 با ابعاد تقریبی 57 × 180 × 16 میلیمتر و وزن حدود 150 گرم، یکی از کلمپ مترهای جمعوجور این رده محسوب میشود. بدنه باریک آن برای حمل روزمره در کیف ابزار و استفاده در عملیات سرویس و تعمیرات مناسب است. نمایشگر LCD دستگاه نیز حداکثر 4199 شمارش را نمایش میدهد و نرخ بهروزرسانی آن حدود 2.5 بار در ثانیه است.
تفاوت HIOKI 3288 با HIOKI 3288-20
مهمترین تفاوت دو مدل 3288 و 3288-20 در روش اندازهگیری جریان و ولتاژ AC است. مدل HIOKI 3288 از روش Average Rectified استفاده میکند، در حالی که HIOKI 3288-20 به True RMS مجهز شده است. بنابراین اگر کاربرد شما شامل تجهیزات الکترونیک قدرت، درایوها، منابع تغذیه سوئیچینگ یا بارهای دارای شکل موج غیرسینوسی است، مدل True RMS یعنی 3288-20 میتواند گزینه مناسبتری باشد.
مزایای کلمپ آمپرمتر HIOKI 3288
- اندازهگیری جریان AC و DC تا 1000 آمپر
- اندازهگیری ولتاژ AC و DC تا 600 ولت
- اندازهگیری مقاومت تا 41.99 مگااهم
- دارای تست پیوستگی با هشدار صوتی
- دارای قابلیت Data Hold
- فک با قطر هسته حدود 35 میلیمتر
- طراحی باریک و مناسب فضاهای محدود
- وزن کم و قابلیت حمل آسان
- خاموشی خودکار برای کاهش مصرف باتری
- قابلیت Auto Zero برای اندازهگیری جریان DC
محدودیتهای HIOKI 3288
- مدل 3288 برای اندازهگیری AC از True RMS استفاده نمیکند.
- برای سیگنالهای AC غیرسینوسی، مدل 3288-20 با True RMS انتخاب مناسبتری است.
- دهانه فک 35 میلیمتری برای هادیهای بسیار بزرگ محدودیت ایجاد میکند.
مشخصات فنی کلمپ آمپرمتر HIOKI 3288
نوع دستگاه
کلمپ آمپرمتر AC/DC و مولتیمتر کلمپی
جریان DC
100.0 / 1000 آمپر، دقت پایه ±1.5% rdg. ±5 dgt.
جریان AC
100.0 / 1000 آمپر، 10 تا 500 هرتز، Average Rectified
ولتاژ DC
419.9 میلیولت تا 600 ولت، 5 رنج
دقت ولتاژ DC
±1.3% rdg. ±4 dgt.
ولتاژ AC
4.199 تا 600 ولت، 4 رنج، 30 تا 500 هرتز
دقت ولتاژ AC
±2.3% rdg. ±8 dgt.
مقاومت
419.9 اهم تا 41.99 مگااهم، 6 رنج
دقت مقاومت
±2% rdg. ±4 dgt.
نمایشگر
LCD، حداکثر 4199 شمارش
نرخ بهروزرسانی نمایشگر
حدود 2.5 بار در ثانیه
تست پیوستگی
دارد، با هشدار صوتی
Auto Zero
دارد، برای جریان DC
منبع تغذیه
یک عدد باتری سکهای لیتیومی CR2032
مدت کارکرد مداوم
حدود 60 ساعت
ابعاد
57 × 180 × 16 میلیمتر
رده ایمنی جریان
CAT III 600V
رده ایمنی ولتاژ
CAT III 300V
کاربردهای کلمپ آمپرمتر دیجیتال هیوکی 3288
کلمپ آمپرمتر HIOKI 3288 برای عیبیابی و سرویس تجهیزات الکتریکی، بررسی جریان مصرفی مدارها، تعمیر و نگهداری تابلوهای برق، بررسی موتورهای الکتریکی، تجهیزات صنعتی، سیستمهای UPS، تجهیزات توزیع برق و بسیاری از کاربردهای عمومی برق مناسب است. قابلیت اندازهگیری جریان تا 1000 آمپر و طراحی باریک فک، امکان استفاده از دستگاه را در بسیاری از محیطهای صنعتی و فضاهای محدود فراهم میکند.
سوالات متداول درباره HIOKI 3288
آیا HIOKI 3288 جریان AC و DC را اندازهگیری میکند؟
بله. هیوکی 3288 امکان اندازهگیری جریان AC و DC را تا حداکثر 1000 آمپر دارد.
آیا کلمپ آمپرمتر HIOKI 3288 قابلیت True RMS دارد؟
خیر. مدل 3288 برای اندازهگیری AC از روش Average Rectified استفاده میکند. مدل HIOKI 3288-20 نسخه True RMS این دستگاه است.
حداکثر جریان قابل اندازهگیری با HIOKI 3288 چقدر است؟
حداکثر رنج اندازهگیری جریان AC و DC این کلمپ آمپرمتر 1000 آمپر است.
قطر دهانه فک HIOKI 3288 چقدر است؟
قطر هسته فک دستگاه 35 میلیمتر است و برای اندازهگیری بسیاری از کابلها و هادیهای متداول مناسب است.
آیا HIOKI 3288 قابلیت اندازهگیری ولتاژ دارد؟
بله. این دستگاه ولتاژ DC تا 600 ولت و ولتاژ AC تا 600 ولت را اندازهگیری میکند.
مقاومت با HIOKI 3288 تا چه مقداری اندازهگیری میشود؟
محدوده اندازهگیری مقاومت دستگاه از 419.9 اهم تا 41.99 مگااهم در شش رنج است.
HIOKI 3288 برای چه افرادی مناسب است؟
این مدل برای برقکاران، مهندسان برق، تکنسینهای تعمیر و نگهداری، تعمیرکاران تجهیزات الکتریکی، تکنسینهای صنعتی و افرادی که به یک کلمپ متر کوچک و چندمنظوره نیاز دارند، گزینه مناسبی است.
جمعبندی و راهنمای انتخاب HIOKI 3288
اگر به دنبال یک کلمپ آمپرمتر هیوکی ژاپنی با طراحی باریک، وزن کم و قابلیت اندازهگیری جریان AC/DC تا 1000 آمپر هستید، HIOKI 3288 میتواند انتخاب مناسبی برای کاربردهای عمومی و صنعتی باشد. این دستگاه علاوه بر جریان، اندازهگیری ولتاژ، مقاومت و تست پیوستگی را نیز ارائه میدهد. با این حال، در صورتی که اندازهگیری True RMS برای کاربرد شما ضروری است، پیشنهاد میشود به سراغ مدل HIOKI 3288-20 بروید.
