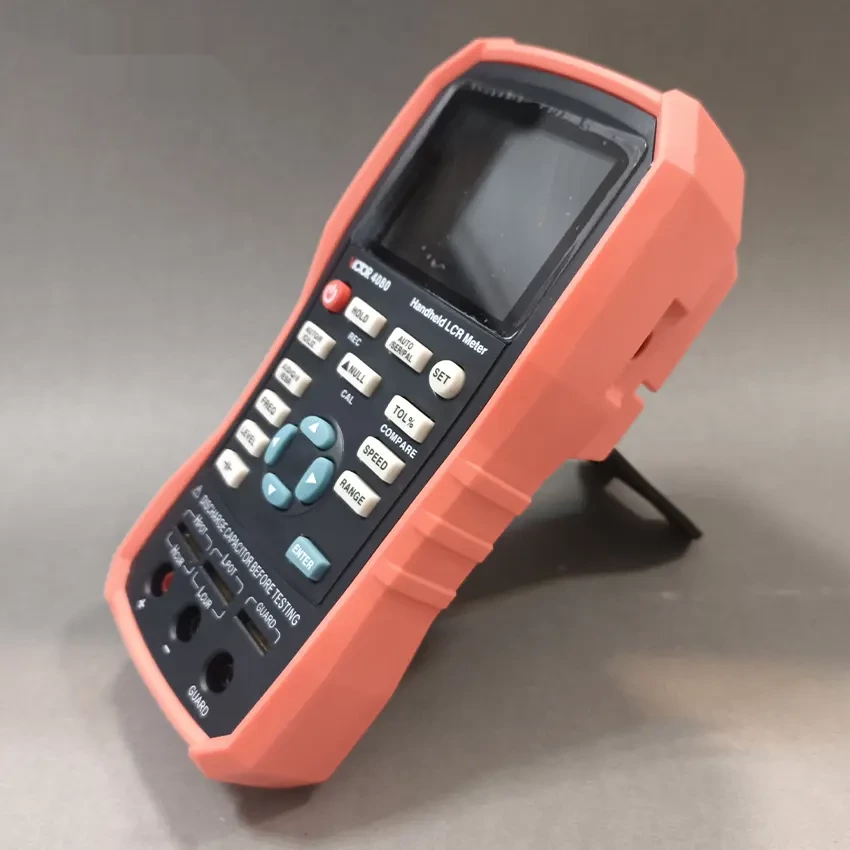

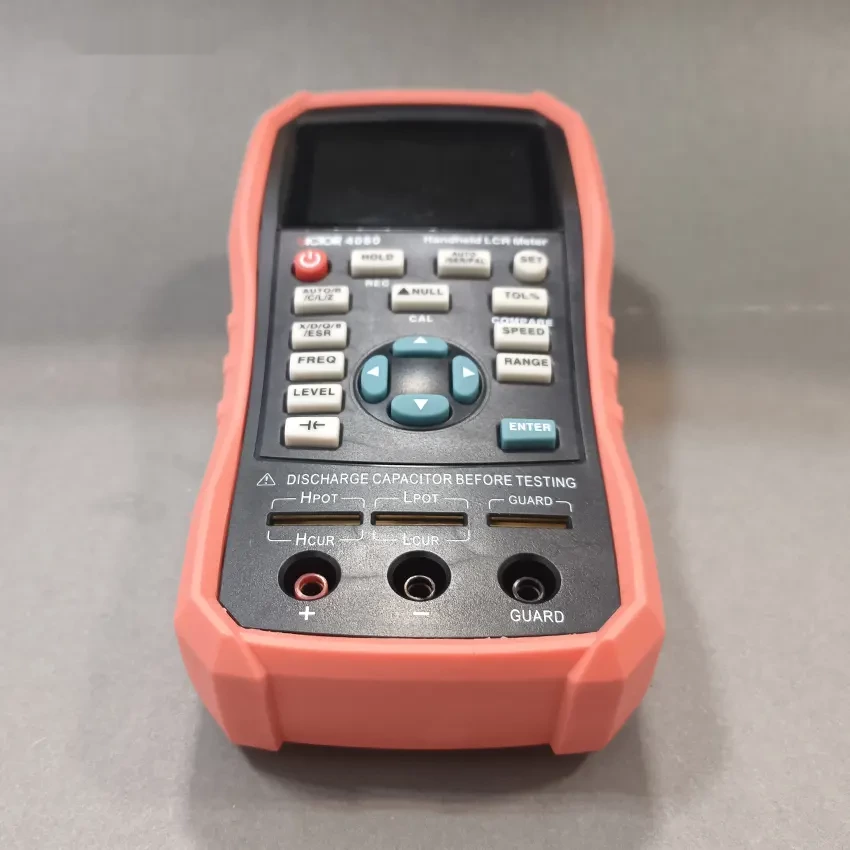

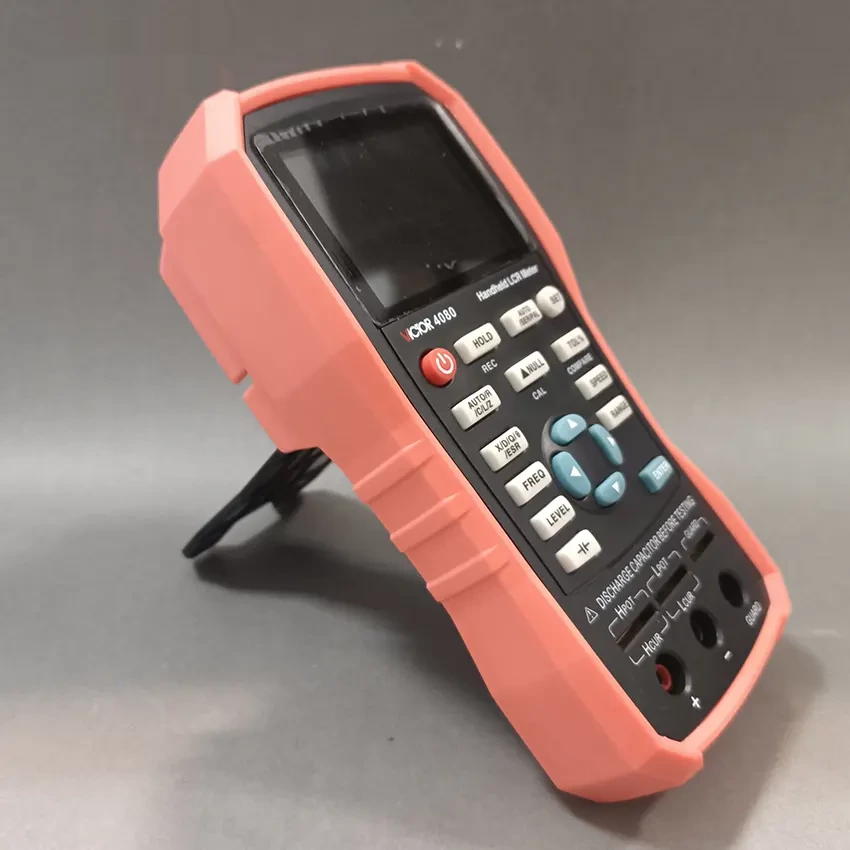

LCR متر دیجیتال پرتابل ویکتور مدل VICTOR VC4080 یک دستگاه حرفهای و دقیق برای اندازهگیری پارامترهای اصلی قطعات الکترونیکی شامل اندوکتانس (L)، ظرفیت خازنی (C)، مقاومت (R) و امپدانس (Z) است. این LCR متر دستی با برخورداری از فرکانسهای تست متعدد تا 100 کیلوهرتز، دقت پایه حدود ±0.3 درصد و محدوده اندازهگیری گسترده، برای تست و ارزیابی انواع قطعات پسیو در تعمیرات، طراحی مدار، آزمایشگاههای الکترونیک و کنترل کیفیت گزینهای کاربردی محسوب میشود.
ویکتور VC4080 علاوه بر پارامترهای اصلی، امکان نمایش پارامترهای ثانویه مانند X، D، Q و ESR را نیز فراهم میکند. به همین دلیل، این دستگاه تنها یک خازنسنج یا سلفسنج ساده نیست و میتواند اطلاعات کاملتری از رفتار الکتریکی قطعات در فرکانسهای مختلف در اختیار کاربر قرار دهد.
اندازهگیری دقیق L، C، R و Z با LCR متر VICTOR VC4080
مهمترین ویژگی LCR متر VICTOR VC4080 توانایی اندازهگیری چهار پارامتر اصلی L، C، R و Z است. محدوده اندازهگیری اندوکتانس تا 2000 هانری، ظرفیت خازنی تا 20 میلیفاراد و مقاومت تا 20 مگااهم، امکان بررسی طیف گستردهای از قطعات الکترونیکی را فراهم میکند. این قابلیت برای تعمیرکارانی که نیاز به بررسی دقیق خازن، سلف، مقاومت و امپدانس مدار دارند اهمیت زیادی دارد.
با توجه به گستردگی محدوده اندازهگیری، VC4080 میتواند در تست قطعات مورد استفاده در منابع تغذیه، فیلترها، مدارهای صوتی، تجهیزات مخابراتی، بردهای صنعتی و مدارهای الکترونیکی مورد استفاده قرار گیرد. همچنین قابلیت اندازهگیری ESR برای بررسی وضعیت خازنها، بهخصوص در فرآیند عیبیابی منابع تغذیه و بردهای الکترونیکی، کاربرد قابل توجهی دارد.
شش فرکانس تست تا 100 کیلوهرتز
یکی از نقاط قوت LCR متر ویکتور VC4080، پشتیبانی از شش فرکانس تست شامل 100 هرتز، 120 هرتز، 1 کیلوهرتز، 10 کیلوهرتز، 40 کیلوهرتز و 100 کیلوهرتز است. انتخاب فرکانس مناسب به کاربر اجازه میدهد رفتار قطعه را در شرایط مختلف بررسی کرده و اندازهگیری متناسب با نوع قطعه و کاربرد مورد نظر انجام دهد.
وجود فرکانس تست 100 کیلوهرتز، VC4080 را برای بررسی بسیاری از قطعات و مدارهایی که عملکرد آنها در فرکانسهای بالاتر اهمیت دارد، کاربردیتر از LCR مترهای ساده با فرکانس ثابت میکند. انتخاب فرکانس نیز بهصورت مشخص از میان نقاط تست پیشفرض دستگاه انجام میشود.
اندازهگیری پارامترهای ثانویه X، D، Q و ESR
LCR متر دیجیتال VICTOR VC4080 علاوه بر نمایش پارامتر اصلی، امکان بررسی پارامترهای ثانویه X، D، Q و ESR را نیز دارد. این قابلیت برای کاربران حرفهای که در طراحی، تعمیر و ارزیابی مدارهای الکترونیکی به اطلاعات بیشتری از عملکرد قطعات نیاز دارند، بسیار مفید است.
پارامترهای D و Q میتوانند اطلاعات مناسبی درباره رفتار اتلافی و کیفیت قطعات را در اختیار کاربر قرار دهند و اندازهگیری ESR نیز برای ارزیابی مقاومت سری معادل خازنها کاربرد دارد. بنابراین VC4080 میتواند در کنار اندازهگیری مقدار اسمی قطعات، برای تحلیل دقیقتر عملکرد آنها نیز مورد استفاده قرار گیرد.
رنج اندازهگیری گسترده LCR متر VICTOR VC4080
این LCR متر پرتابل از محدودههای اندازهگیری گستردهای پشتیبانی میکند. طبق مشخصات فنی منتشرشده برای مدل VC4080، محدوده اندازهگیری اندوکتانس تا 2000 H، ظرفیت خازنی تا 20 mF و مقاومت تا 20 MΩ است. انتخاب خودکار رنج نیز باعث میشود فرآیند اندازهگیری برای کاربر سریعتر و سادهتر انجام شود.
محدوده وسیع اندازهگیری این دستگاه باعث میشود VC4080 برای بررسی قطعات مختلف از نمونههای مورد استفاده در مدارهای الکترونیکی ظریف تا قطعات با مقادیر بالاتر مناسب باشد. با این حال، برای دستیابی به بهترین نتیجه باید فرکانس تست، نوع قطعه و روش اتصال متناسب با اندازهگیری انتخاب شود.
اتورنج و سرعت اندازهگیری قابل تنظیم
قابلیت Auto Range در VICTOR VC4080 انتخاب محدوده مناسب را سادهتر میکند و نیاز به تغییر مداوم رنج بهصورت دستی را کاهش میدهد. این ویژگی بهخصوص هنگام بررسی تعداد زیادی قطعه یا انجام عیبیابی روی بردهای الکترونیکی میتواند باعث افزایش سرعت کار شود.
سرعت اندازهگیری دستگاه در سه حالت آهسته، متوسط و سریع قابل استفاده است. حالت آهسته با حدود یک اندازهگیری در ثانیه، حالت متوسط با حدود دو اندازهگیری در ثانیه و حالت سریع با حدود چهار اندازهگیری در ثانیه انجام میشود. بنابراین کاربر میتواند بسته به نیاز خود بین سرعت و پایداری نمایش مقادیر انتخاب کند.
نمایشگر رنگی 2.8 اینچی و رابط کاربری کاربردی
LCR متر ویکتور VC4080 به نمایشگر رنگی TFT با اندازه 2.8 اینچ مجهز شده است. نمایش اطلاعات اندازهگیری روی صفحه نمایش خوانا باعث میشود کاربر بتواند پارامتر اصلی و پارامترهای ثانویه را بهصورت همزمان مشاهده و وضعیت قطعه را سریعتر ارزیابی کند.
وجود نور پسزمینه قابل تنظیم نیز مشاهده اطلاعات را در محیطهای مختلف آسانتر میکند. طراحی دستی و پرتابل دستگاه، استفاده از آن را در تعمیرگاه، آزمایشگاه، میز کار مهندسی و محیطهای فنی که جابهجایی تجهیزات اهمیت دارد، سادهتر کرده است.
تصحیح مدار باز و اتصال کوتاه برای افزایش دقت اندازهگیری
یکی از قابلیتهای مهم VC4080، امکان Open/Short Calibration یا تصحیح مدار باز و اتصال کوتاه است. انجام صحیح این فرآیند پیش از اندازهگیری میتواند اثرات ناشی از اتصالات و مسیرهای اندازهگیری را کاهش داده و به دستیابی به نتایج دقیقتر کمک کند.
این ویژگی بهخصوص در اندازهگیری قطعات با مقادیر پایین یا زمانی که دقت اندازهگیری اهمیت زیادی دارد، مفید است. استفاده صحیح از کابلها و اتصال مناسب قطعه نیز برای دستیابی به نتیجه قابل اعتماد ضروری است.
قابلیت اتصال LCR متر VC4080 به کامپیوتر
VICTOR VC4080 به رابط USB مجهز است و امکان ارتباط دستگاه با کامپیوتر را فراهم میکند. این قابلیت برای کاربرانی که قصد ثبت، بررسی یا انتقال دادههای اندازهگیری را دارند، کاربردی است و میتواند در فرآیندهای کنترل کیفیت، آزمایشگاهی و توسعه محصول مورد استفاده قرار گیرد.
وجود رابط ارتباطی در کنار قابلیت ثبت داده و عملکردهای مقایسهای، این دستگاه را برای استفادههای حرفهایتر نسبت به LCR مترهای پایه مناسب میکند.
منبع تغذیه و طراحی پرتابل VICTOR VC4080
این دستگاه با باتری لیتیومی داخلی تغذیه میشود و طراحی قابل حمل آن امکان استفاده در محل کار، تعمیرگاه و آزمایشگاه را فراهم میکند. تغذیه قابل شارژ در کنار ابعاد جمعوجور، باعث میشود کاربر برای اندازهگیریهای روزمره وابستگی کمتری به برق شهری داشته باشد.
VC4080 همچنین از قابلیت خاموش شدن خودکار برخوردار است که میتواند به مدیریت بهتر مصرف انرژی و افزایش زمان کارکرد باتری کمک کند.
کاربردهای LCR متر دیجیتال VICTOR VC4080
- تست و اندازهگیری خازنهای الکترولیتی، سرامیکی و فیلمی
- اندازهگیری اندوکتانس انواع سلف و سیمپیچ
- اندازهگیری مقاومت و امپدانس قطعات و مدارها
- بررسی ESR خازنها در فرآیند عیبیابی
- تعمیر و عیبیابی بردهای الکترونیکی
- تست قطعات در آزمایشگاههای برق و الکترونیک
- کنترل کیفیت قطعات و تجهیزات الکترونیکی
- طراحی و توسعه مدارهای الکترونیکی
- بررسی قطعات مورد استفاده در منابع تغذیه و فیلترهای الکترونیکی
- استفاده در مراکز آموزشی، دانشگاهی و تحقیقاتی
مزایای خرید LCR متر VICTOR VC4080
- اندازهگیری چهار پارامتر اصلی L، C، R و Z
- پشتیبانی از پارامترهای ثانویه X، D، Q و ESR
- فرکانس تست تا 100 کیلوهرتز
- پشتیبانی از شش فرکانس تست مختلف
- محدوده گسترده اندازهگیری اندوکتانس تا 2000 هانری
- محدوده اندازهگیری ظرفیت خازنی تا 20 میلیفاراد
- محدوده اندازهگیری مقاومت تا 20 مگااهم
- دقت پایه حدود ±0.3 درصد
- قابلیت Auto Range
- تصحیح مدار باز و اتصال کوتاه
- نمایشگر رنگی TFT با اندازه 2.8 اینچ
- سه حالت سرعت اندازهگیری
- قابلیت ثبت داده و مقایسه اندازهگیریها
- رابط USB برای ارتباط با کامپیوتر
- طراحی دستی و قابل حمل
- تغذیه با باتری لیتیومی قابل شارژ
مشخصات فنی LCR متر دیجیتال VICTOR VC4080
| مشخصه | مقدار |
|---|
| برند |
VICTOR |
| مدل |
VC4080 |
| نوع دستگاه |
LCR متر دیجیتال دستی و پرتابل |
| پارامترهای اصلی |
L / C / R / Z |
| پارامترهای ثانویه |
X / D / Q / ESR |
| فرکانسهای تست |
100 Hz، 120 Hz، 1 kHz، 10 kHz، 40 kHz، 100 kHz |
| حداکثر فرکانس تست |
100 kHz |
| محدوده اندازهگیری اندوکتانس |
0 تا 2000 H |
| محدوده اندازهگیری ظرفیت |
0 تا 20 mF |
| محدوده اندازهگیری مقاومت |
0 تا 20 MΩ |
| دقت پایه |
حدود ±0.3% |
| سطح سیگنال تست |
0.6 Vrms |
| نمایشگر |
TFT رنگی 2.8 اینچ |
| نمایش ارقام |
5 رقم برای پارامتر اصلی و 5 رقم برای پارامتر ثانویه |
| سرعت اندازهگیری |
کند: 1 بار/ثانیه، متوسط: 2 بار/ثانیه، سریع: 4 بار/ثانیه |
| انتخاب رنج |
اتوماتیک (Auto Range) |
| تصحیح اندازهگیری |
Open / Short Calibration |
| حالت اندازهگیری خازن الکترولیتی |
دارد |
| حالت DCR |
ندارد |
| ولتاژ بایاس |
ندارد |
| رابط ارتباطی |
USB |
| منبع تغذیه |
باتری لیتیومی قابل شارژ |
| خاموشی خودکار |
دارد |
| نور پسزمینه |
قابل تنظیم |
| کاربرد |
تست قطعات الکترونیکی، تعمیرات، آزمایشگاه، طراحی مدار و کنترل کیفیت |
اقلام همراه LCR متر VICTOR VC4080
- کابل و پراب تست
- کابل USB
- آداپتور تغذیه
- صفحه یا پلیت اتصال کوتاه برای کالیبراسیون
- باتری لیتیومی داخلی
- دفترچه راهنما
سوالات متداول درباره LCR متر VICTOR VC4080
LCR متر VICTOR VC4080 چه پارامترهایی را اندازهگیری میکند؟
این دستگاه پارامترهای اصلی L، C، R و Z را اندازهگیری میکند و امکان نمایش پارامترهای ثانویه X، D، Q و ESR را نیز دارد.
حداکثر فرکانس تست VICTOR VC4080 چقدر است؟
حداکثر فرکانس تست این مدل 100 کیلوهرتز است و کاربر میتواند از میان فرکانسهای 100 هرتز، 120 هرتز، 1 کیلوهرتز، 10 کیلوهرتز، 40 کیلوهرتز و 100 کیلوهرتز انتخاب کند.
محدوده اندازهگیری خازن در VC4080 چقدر است؟
محدوده اسمی اندازهگیری ظرفیت خازنی در مشخصات این مدل تا 20 میلیفاراد اعلام شده است.
آیا VICTOR VC4080 قابلیت اندازهگیری سلف را دارد؟
بله. VC4080 یک LCR متر کامل است و اندوکتانس را در محدودهای تا 2000 هانری اندازهگیری میکند.
آیا این دستگاه ESR خازن را اندازهگیری میکند؟
بله. ESR یکی از پارامترهای ثانویه قابل نمایش در VICTOR VC4080 است و میتواند در بررسی وضعیت خازنها و عیبیابی مدارهای الکترونیکی مورد استفاده قرار گیرد.
آیا LCR متر VC4080 به کامپیوتر متصل میشود؟
بله. این مدل دارای رابط USB است و برای ارتباط و انتقال داده با کامپیوتر طراحی شده است.
آیا VC4080 دارای اتورنج است؟
بله. قابلیت Auto Range انتخاب محدوده مناسب اندازهگیری را بهصورت خودکار انجام میدهد و استفاده از دستگاه را سادهتر میکند.
آیا VICTOR VC4080 برای تعمیرات برد مناسب است؟
بله. اندازهگیری L، C، R، Z و ESR، فرکانسهای تست متعدد، قابلیت کالیبراسیون و طراحی پرتابل باعث میشود این مدل برای تعمیرات و عیبیابی بردهای الکترونیکی گزینهای مناسب باشد.
آیا VC4080 یک LCR متر رومیزی است یا دستی؟
VC4080 در گروه LCR مترهای دستی و پرتابل قرار میگیرد و برای استفاده در محیطهای فنی، آزمایشگاهی و تعمیرگاهی طراحی شده است.
