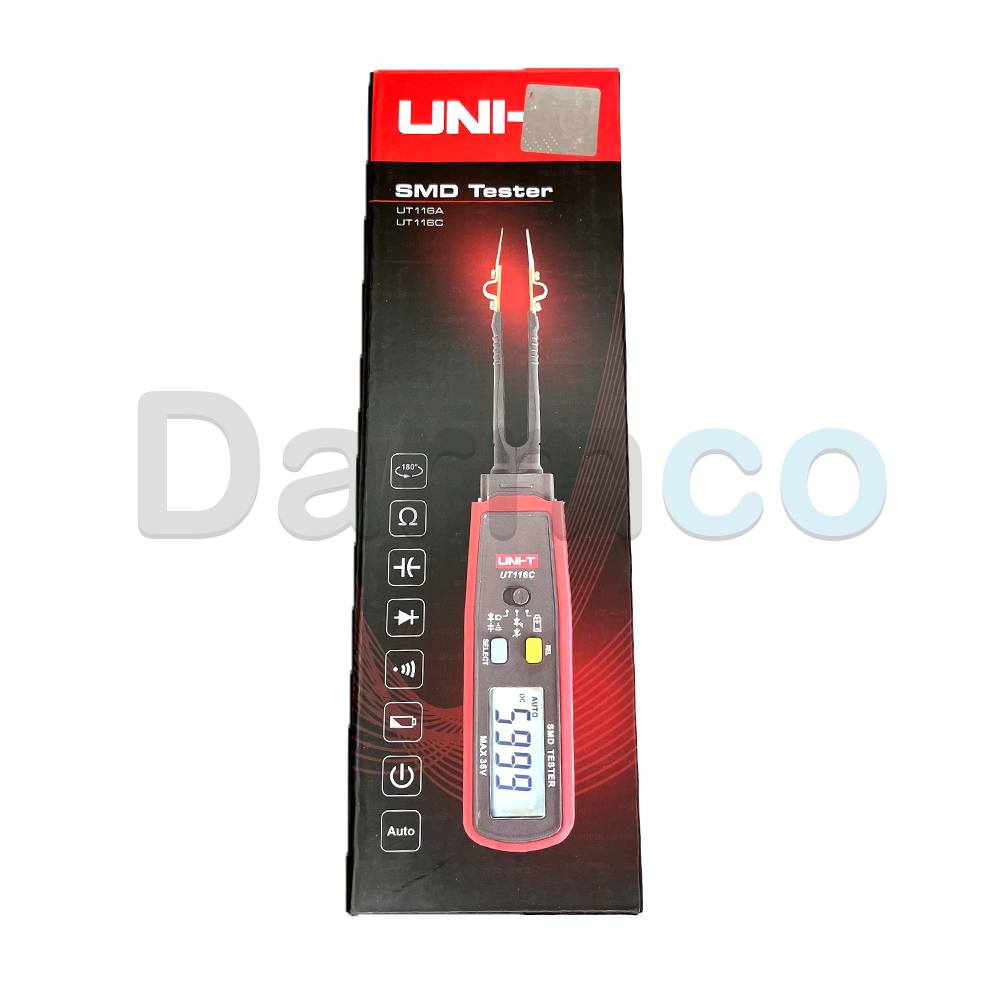

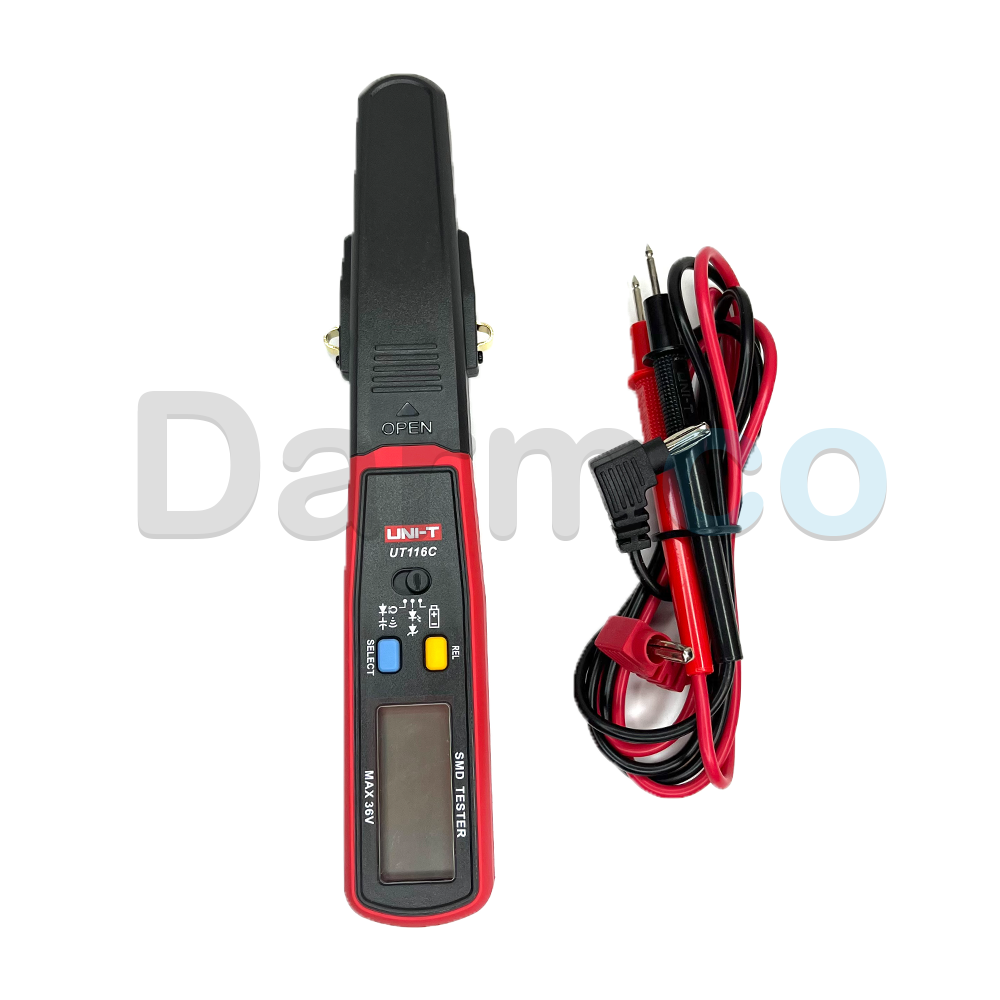

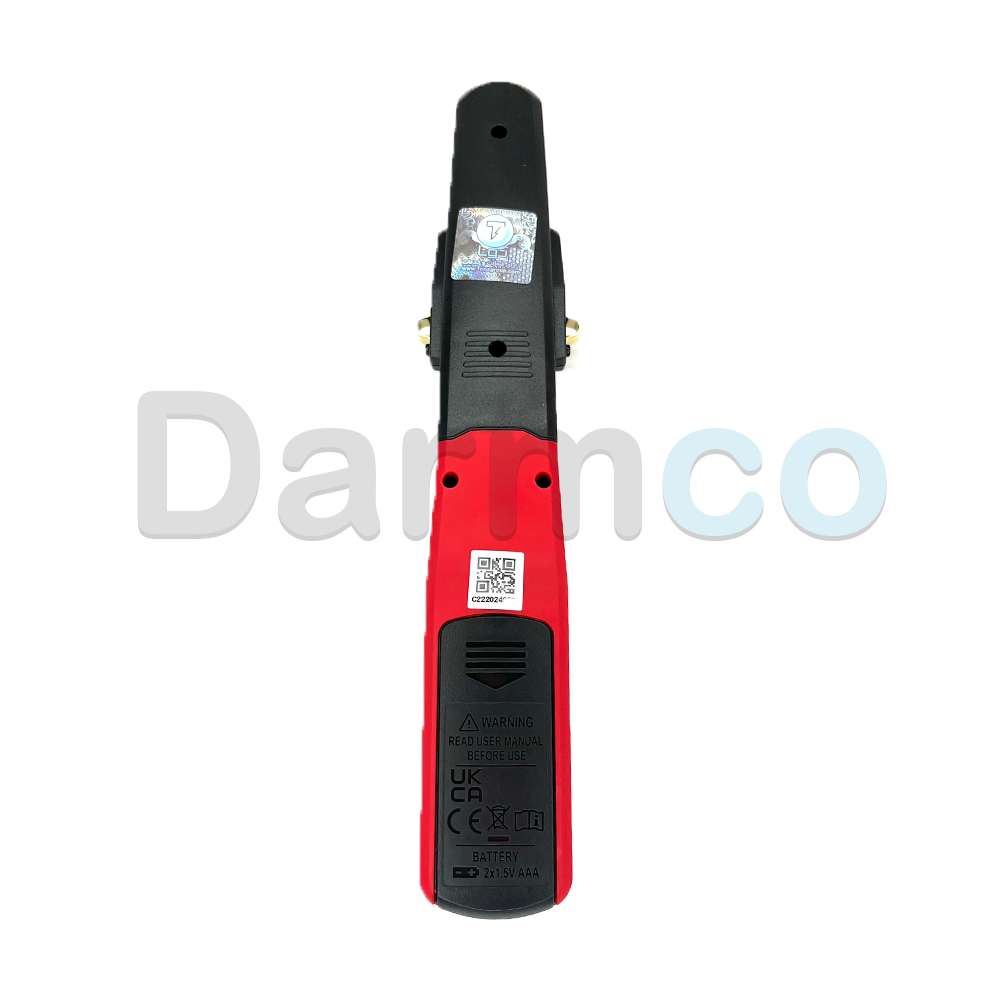

تستر پنسی SMD یونیتی مدل UNI-T UT116C
تستر پنسی SMD یونیتی UNI-T UT116C یک ابزار تخصصی و کاربردی برای اندازهگیری و تست سریع قطعات الکترونیکی، بهویژه قطعات SMD است. طراحی قلمی، وزن کم و ساختار دو بازویی این دستگاه باعث میشود مقاومت، خازن، دیود، LED، پیوستگی مدار و ولتاژ DC را با سرعت و سهولت بیشتری بررسی کنید. این تستر برای تعمیرکاران برد، تکنسینهای الکترونیک، تعمیرکاران موبایل و لپتاپ، مهندسان الکترونیک و کاربران فعال در حوزه عیبیابی تجهیزات الکترونیکی گزینهای مناسب است.
یکی از مهمترین مزیتهای UNI-T UT116C طراحی اختصاصی آن برای کار با قطعات SMD است. در این ساختار، قطعه بین دو نوک تست دستگاه قرار میگیرد و کاربر میتواند بدون استفاده از دو پراب مجزا، مقدار پارامتر موردنظر را مشاهده کند. این روش بهخصوص هنگام کار با مقاومتها، خازنها و دیودهای بسیار کوچک روی بردهای الکترونیکی، سرعت و دقت کار را افزایش میدهد.
تستر SMD یونیتی UT116C از قابلیت Auto Range بهره میبرد و محدوده مناسب اندازهگیری را بهصورت خودکار انتخاب میکند. همچنین قابلیت شناسایی خودکار پارامتر اندازهگیری، تست دیود، تست پیوستگی، اندازهگیری مقاومت و ظرفیت خازنی، اندازهگیری ولتاژ DC و تست باتری، این دستگاه را به ابزاری چندمنظوره برای تعمیرات و آزمایش قطعات الکترونیکی تبدیل کرده است.
طراحی قلمی و ارگونومیک UNI-T UT116C

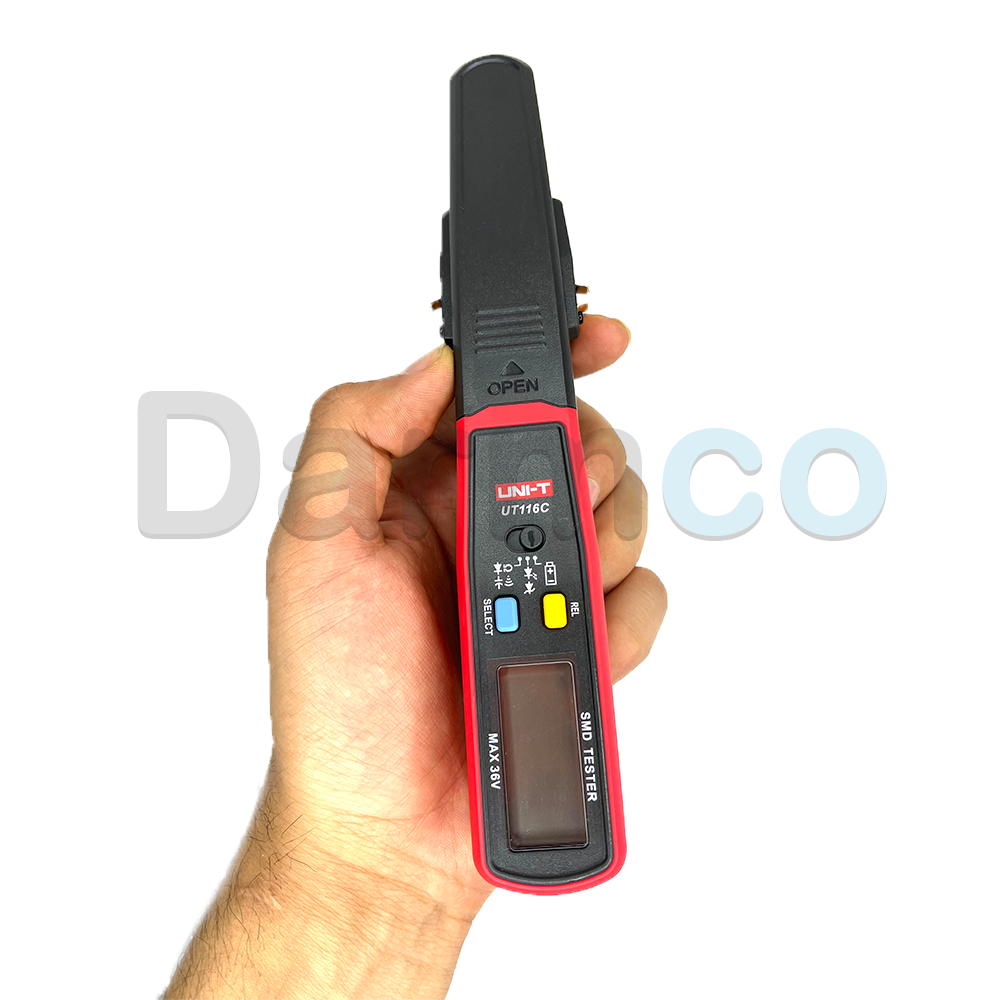

ساختار قلمی یکی از ویژگیهای اصلی تستر پنسی UT116C است. این طراحی باعث شده دستگاه فضای بسیار کمی اشغال کند و بتوان آن را بهراحتی داخل کیف ابزار یا روی میز کار قرار داد. وزن حدود 80 گرم نیز استفاده طولانیمدت از دستگاه را آسان میکند.
قسمت قلم دستگاه قابلیت چرخش تا 180 درجه دارد. این ویژگی به کاربر اجازه میدهد هنگام تست قطعات مختلف، زاویه مناسبتری برای قرارگیری نوکهای تست و مشاهده نمایشگر انتخاب کند. طراحی چرخشی بهخصوص هنگام کار روی بردهای متراکم و قطعات ریز SMD کاربرد زیادی دارد.
اندازهگیری مقاومت با تستر پنسی UT116C
UNI-T UT116C امکان اندازهگیری مقاومت را تا محدوده 60MΩ فراهم میکند. این قابلیت برای بررسی مقاومتهای SMD و قطعات مقاومتی موجود روی بردهای الکترونیکی بسیار کاربردی است. استفاده از فکهای اندازهگیری دستگاه باعث میشود تماس با قطعات کوچک و قرارگیری دقیق روی نقاط موردنظر سادهتر شود.
اندازهگیری ظرفیت خازنی
تستر پنسی یونیتی UT116C قابلیت اندازهگیری ظرفیت خازنی تا 100mF را دارد. به کمک این قابلیت میتوان مقدار ظرفیت خازنها را در فرآیند تعمیر و عیبیابی بررسی کرد. ترکیب اندازهگیری ظرفیت، مقاومت و تست دیود باعث شده این دستگاه برای بررسی طیف وسیعی از قطعات الکترونیکی کاربرد داشته باشد.
تست دیود و دیود زنر
یکی از قابلیتهای مهم UT116C امکان تست دیود با ولتاژ تست 3.2V است. این دستگاه همچنین امکان بررسی پلاریته دیود زنر را فراهم میکند و برای بررسی عملکرد اولیه دیودها در مدارهای الکترونیکی قابل استفاده است.
تست LED و Stabilivolt
UT116C برای تست LED و Stabilivolt نیز طراحی شده است و مقدار تست اعلامشده برای این بخش حدود 21V/1mA است. این ویژگی به تکنسین اجازه میدهد برخی از قطعات نیمههادی را سریعتر و بدون نیاز به تجهیزات بزرگتر بررسی کند.
تست پیوستگی مدار
قابلیت تست پیوستگی در UNI-T UT116C برای بررسی اتصال مسیرهای مدار، سیمها، اتصالات و مسیرهای PCB کاربرد دارد. آستانه اعلام پیوستگی این مدل کمتر از 50Ω است و در عیبیابی سریع مدارهای الکترونیکی میتواند بسیار مفید باشد.
اندازهگیری ولتاژ DC
تستر پنسی UT116C امکان اندازهگیری ولتاژ DC تا 36V را دارد. این محدوده برای بسیاری از مدارهای الکترونیکی کمولتاژ و تجهیزات قابل حمل مناسب است. با توجه به محدودیت محدوده ولتاژ دستگاه، استفاده از آن باید مطابق محدوده مجاز سازنده انجام شود.
تست باتری
یکی دیگر از قابلیتهای کاربردی UT116C، امکان تست باتری با جریان بار حدود 10mA است. این قابلیت میتواند برای بررسی اولیه وضعیت برخی باتریها و مقایسه عملکرد آنها مورد استفاده قرار گیرد.
رنج خودکار و شناسایی خودکار
وجود قابلیت Auto Range باعث میشود کاربر برای بسیاری از اندازهگیریها نیازی به انتخاب دستی محدوده نداشته باشد. قابلیت شناسایی خودکار نیز روند استفاده از دستگاه را سادهتر میکند و بهخصوص برای کاربرانی که به سرعت در اندازهگیری قطعات نیاز دارند، مزیت محسوب میشود.
خاموش شدن خودکار
برای جلوگیری از مصرف بیدلیل باتری، UNI-T UT116C به قابلیت Auto Power Off مجهز شده است. در صورت عدم استفاده از دستگاه، خاموش شدن خودکار به کاهش مصرف انرژی و افزایش مدت زمان استفاده از باتری کمک میکند.
کاربردهای تستر پنسی SMD یونیتی UT116C
- تست و اندازهگیری مقاومتهای SMD
- اندازهگیری ظرفیت خازنها
- تست دیود و دیود زنر
- تست LED و Stabilivolt
- بررسی پیوستگی مسیرهای PCB
- اندازهگیری ولتاژ DC مدارهای کمولتاژ
- تست اولیه باتری
- تعمیر و عیبیابی بردهای الکترونیکی
- تعمیرات موبایل و تبلت
- تعمیرات لپتاپ و تجهیزات کامپیوتری
- تعمیر تجهیزات الکترونیکی و مخابراتی
- استفاده در آزمایشگاههای الکترونیک
- استفاده در کارگاههای تعمیرات برد
مزایای تستر پنسی SMD یونیتی UNI-T UT116C
- طراحی اختصاصی برای تست قطعات SMD
- طراحی قلمی و کمحجم
- وزن حدود 80 گرم
- چرخش قسمت قلم تا 180 درجه
- نمایشگر 6000 شمارش
- اندازهگیری مقاومت تا 60MΩ
- اندازهگیری ظرفیت خازنی تا 100mF
- تست دیود با ولتاژ تست 3.2V
- تست پیوستگی مدار
- تست LED و Stabilivolt
- اندازهگیری ولتاژ DC تا 36V
- قابلیت تست باتری با جریان بار حدود 10mA
- رنج خودکار Auto Range
- شناسایی خودکار نوع اندازهگیری
- خاموشی خودکار
مشخصات فنی تستر پنسی SMD یونیتی UNI-T UT116C
| مشخصات | مقدار |
|---|
| برند |
UNI-T |
| مدل |
UT116C |
| نوع دستگاه |
تستر پنسی SMD |
| تعداد نمایش |
6000 Count |
| مقاومت |
60MΩ |
| ظرفیت خازنی |
100mF |
| تست دیود |
3.2V |
| تست LED / Stabilivolt |
حدود 21V / 1mA |
| تست پیوستگی |
کمتر از 50Ω |
| ولتاژ DC |
36V |
| تست باتری |
حدود 10mA |
| رنج خودکار |
دارد |
| شناسایی خودکار |
دارد |
| خاموشی خودکار |
دارد |
| چرخش قلم |
180 درجه |
| منبع تغذیه |
2 عدد باتری 1.5V نوع R03 |
| ابعاد نمایشگر |
39 × 20 میلیمتر |
| ابعاد دستگاه |
204 × 33 × 25 میلیمتر |
| وزن |
حدود 80 گرم |
| رنگ |
قرمز و خاکستری |
| تجهیزات جانبی استاندارد |
باتری |
تفاوت تستر پنسی UNI-T UT116C با UT116A
در هنگام خرید تستر پنسی یونیتی باید به مدل دقیق دستگاه توجه شود. در اطلاعات اولیه محصول، برخی مشخصات مدل UT116A برای UT116C درج شده بود. مدل UT116C دارای نمایش 6000 شمارش، محدوده مقاومت 60MΩ و ظرفیت خازنی 100mF است، در حالی که مشخصات درجشده برای UT116A شامل نمایش 3000 شمارش، مقاومت 30MΩ و ظرفیت 30mF بود. بنابراین برای جلوگیری از اشتباه در خرید، مدل درجشده روی محصول و مشخصات فنی آن را بررسی کنید.
چرا تستر پنسی SMD یونیتی UNI-T UT116C را بخریم؟
اگر بهصورت روزانه با قطعات SMD، بردهای الکترونیکی و تعمیرات تخصصی سروکار دارید، UNI-T UT116C میتواند سرعت و سهولت کار شما را افزایش دهد. طراحی قلمی، وزن پایین، فکهای مناسب برای قطعات ریز، قابلیت چرخش 180 درجه و رنج خودکار باعث شده این دستگاه برای تست سریع قطعات در محیط کارگاهی و تعمیراتی گزینهای کاربردی باشد.
ترکیب قابلیتهایی مانند اندازهگیری مقاومت و ظرفیت، تست دیود، LED، پیوستگی، باتری و ولتاژ DC در یک ابزار کوچک، باعث میشود UT116C برای تکنسینهایی که به یک ابزار قابل حمل برای بررسی اولیه قطعات نیاز دارند، انتخاب مناسبی باشد.
قیمت تستر پنسی SMD یونیتی UNI-T UT116C
قیمت تستر پنسی SMD یونیتی UNI-T UT116C با توجه به شرایط بازار، موجودی، هزینه واردات و شرایط گارانتی و خدمات پس از فروش تغییر میکند. برای خرید این محصول بهتر است علاوه بر قیمت، اصالت برند UNI-T، مدل دقیق UT116C و اقلام همراه دستگاه را نیز بررسی کنید. کالیبکس امکان تأمین و عرضه تجهیزات اندازهگیری و ابزارهای تخصصی برق و الکترونیک را فراهم میکند.
سوالات متداول درباره تستر پنسی UNI-T UT116C
تستر پنسی UNI-T UT116C برای چه کاری استفاده میشود؟
این دستگاه برای تست و اندازهگیری قطعات الکترونیکی، بهخصوص قطعات SMD، استفاده میشود و قابلیت اندازهگیری مقاومت و ظرفیت، تست دیود، LED، پیوستگی، باتری و ولتاژ DC را دارد.
آیا UNI-T UT116C برای تست قطعات SMD مناسب است؟
بله. طراحی قلمی و ساختار دو بازویی دستگاه برای قرارگیری روی قطعات کوچک طراحی شده و یکی از کاربردهای اصلی آن تست مقاومتها، خازنها، دیودها و سایر قطعات SMD است.
حداکثر مقاومت قابل اندازهگیری با UT116C چقدر است؟
محدوده اندازهگیری مقاومت این مدل تا 60MΩ است.
حداکثر ظرفیت خازنی قابل اندازهگیری با UT116C چقدر است؟
این دستگاه ظرفیت خازنی را تا 100mF اندازهگیری میکند.
آیا UT116C قابلیت تست دیود دارد؟
بله. تست دیود با ولتاژ تست 3.2V انجام میشود و دستگاه قابلیت تست پلاریته دیود زنر را نیز دارد.
آیا تستر پنسی UT116C قابلیت تست LED دارد؟
بله. دستگاه برای تست LED و Stabilivolt با مقدار حدود 21V/1mA طراحی شده است.
آیا UNI-T UT116C تست باتری دارد؟
بله. این مدل قابلیت تست باتری با جریان بار حدود 10mA را دارد.
آیا UT116C دارای Auto Range است؟
بله. این دستگاه به قابلیت Auto Range مجهز است و انتخاب محدوده مناسب اندازهگیری را سادهتر میکند.
وزن تستر پنسی UNI-T UT116C چقدر است؟
وزن دستگاه حدود 80 گرم است و به همین دلیل برای استفاده طولانیمدت و حمل در کیف ابزار مناسب است.
ابعاد UNI-T UT116C چقدر است؟
ابعاد دستگاه حدود 204 × 33 × 25 میلیمتر است.
منبع تغذیه تستر پنسی UT116C چیست؟
این دستگاه با دو عدد باتری 1.5 ولتی نوع R03 تغذیه میشود.
تفاوت UT116C با UT116A چیست؟
مهمترین تفاوت اعلامشده در مشخصات این دو مدل، تعداد شمارش نمایشگر و محدوده اندازهگیری مقاومت و ظرفیت است. UT116C دارای 6000 شمارش، مقاومت تا 60MΩ و ظرفیت تا 100mF است، در حالی که مشخصات UT116A شامل 3000 شمارش، مقاومت 30MΩ و ظرفیت 30mF است.
جمعبندی
تستر پنسی SMD یونیتی UNI-T UT116C یک ابزار کوچک، سبک و تخصصی برای تکنسینهای الکترونیک و تعمیرکاران برد است. قابلیت اندازهگیری مقاومت تا 60MΩ، ظرفیت خازنی تا 100mF، تست دیود، LED، دیود زنر، پیوستگی، باتری و ولتاژ DC تا 36V در کنار طراحی قلمی و چرخش 180 درجه، این مدل را به گزینهای کاربردی برای تست سریع قطعات SMD و عیبیابی مدارهای الکترونیکی تبدیل کرده است.
