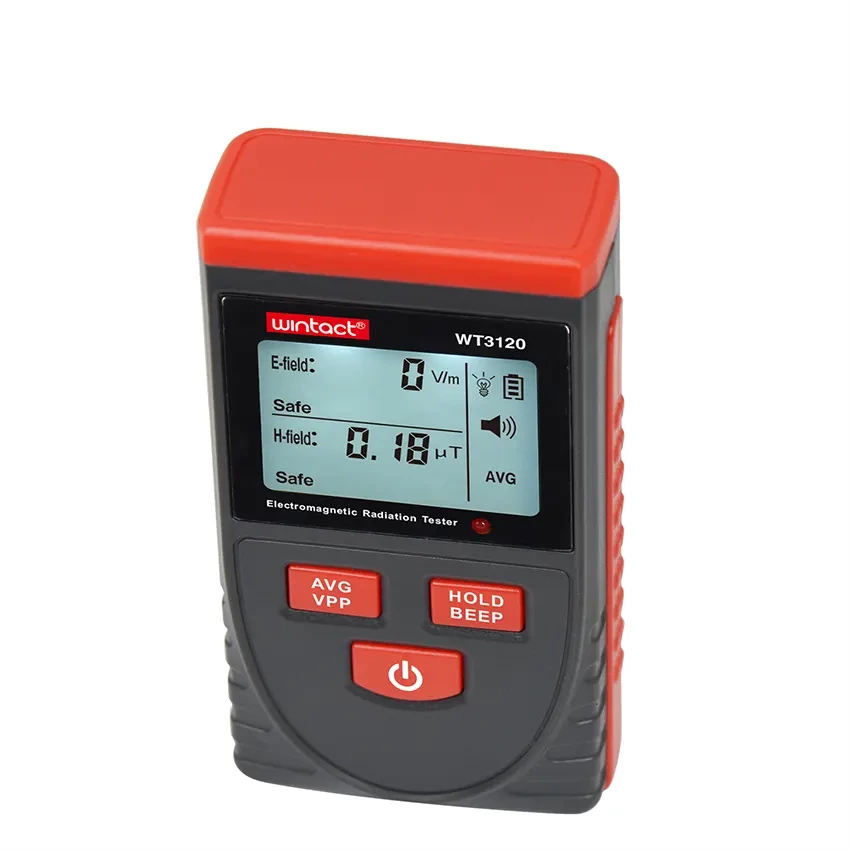

گوسمتر دیجیتال پرتابل وینتکت Wintact مدل WT3120 | تستر میدان الکتریکی و مغناطیسی
گوسمتر دیجیتال پرتابل وینتکت Wintact مدل WT3120 یک تستر میدان الکترومغناطیسی دو منظوره برای اندازهگیری همزمان میدان الکتریکی و میدان مغناطیسی است. این دستگاه با سنسور داخلی، نمایشگر LCD دیجیتال، هشدار صوتی و نوری و قابلیت نگهداری مقدار اندازهگیریشده، امکان بررسی سریع وضعیت میدانهای الکترومغناطیسی را در محیطهای مختلف فراهم میکند. محدوده اندازهگیری میدان الکتریکی دستگاه از 1 تا 1999 V/m و محدوده میدان مغناطیسی از 0.01 تا 99.99 µT است.
مدل WINTACT WT3120 برای پایش میدانهای الکترومغناطیسی در محیطهای داخلی و خارجی طراحی شده و برای بررسی میدان اطراف تلفن همراه، رایانه، تلویزیون، یخچال، کابلهای برق، تجهیزات الکتریکی و برخی منابع صنعتی کاربرد دارد. طراحی کوچک و سبک، کاربری ساده، نمایش همزمان دو پارامتر و هشدار عبور از آستانه، این دستگاه را به ابزاری مناسب برای اندازهگیریهای سریع و مقایسهای تبدیل کرده است.
گوسمتر WINTACT WT3120 چیست؟
WINTACT WT3120 یک Electromagnetic Radiation Tester است که برای پایش دو نوع میدان شامل میدان الکتریکی و میدان مغناطیسی طراحی شده است. برخلاف گوسمترهای صرفاً مغناطیسی، این مدل میتواند مقدار هر دو پارامتر را روی نمایشگر خود ارائه کند.
دستگاه دارای یک ناحیه القایی در قسمت جلویی است. با نزدیککردن تدریجی این قسمت به منبع میدان، مقدار اندازهگیری روی نمایشگر ظاهر میشود. در صورتی که مقدار میدان کمتر از حداقل قابل نمایش دستگاه باشد، قرائت عددی مربوط به آن پارامتر نمایش داده نمیشود.
ویژگیهای اصلی گوسمتر دیجیتال Wintact WT3120
- اندازهگیری همزمان میدان الکتریکی و میدان مغناطیسی
- محدوده میدان الکتریکی از 1 تا 1999 V/m
- محدوده میدان مغناطیسی از 0.01 تا 99.99 µT
- تفکیکپذیری میدان الکتریکی 1 V/m
- تفکیکپذیری میدان مغناطیسی 0.01 µT
- آستانه هشدار میدان الکتریکی 40 V/m
- آستانه هشدار میدان مغناطیسی 0.4 µT
- هشدار صوتی و نوری هنگام عبور از آستانه
- قابلیت Data Hold برای ثابت نگهداشتن مقدار اندازهگیری
- نمایش مقدار میانگین و Peak
- نمایش گرافیکی روند شدت میدان
- نمایش وضعیت باتری
- دارای نور پسزمینه نمایشگر
- زمان اندازهگیری حدود 0.4 ثانیه
- خاموشی خودکار پس از حدود 5 دقیقه عدم استفاده
- طراحی سبک و پرتابل
مشخصات فنی گوسمتر WINTACT مدل WT3120
| مشخصه | مشخصات فنی |
|---|
| برند |
WINTACT |
| مدل |
WT3120 |
| نوع دستگاه |
تستر میدان الکترومغناطیسی دو منظوره |
| پارامترهای قابل اندازهگیری |
میدان الکتریکی و میدان مغناطیسی |
| واحد میدان الکتریکی |
V/m |
| محدوده میدان الکتریکی |
1 تا 1999 V/m |
| رزولوشن میدان الکتریکی |
1 V/m |
| واحد میدان مغناطیسی |
µT |
| محدوده میدان مغناطیسی |
0.01 تا 99.99 µT |
| رزولوشن میدان مغناطیسی |
0.01 µT |
| آستانه هشدار میدان الکتریکی |
40 V/m |
| آستانه هشدار میدان مغناطیسی |
0.4 µT |
| پهنای باند میدان الکتریکی |
5 Hz تا 3500 MHz |
| زمان نمونهبرداری |
حدود 0.4 ثانیه |
| نمایشگر |
LCD دیجیتال 3.5 رقمی |
| قابلیت نمایش روند |
دارد |
| Average / Peak |
دارد |
| Data Hold |
دارد |
| هشدار |
صوتی و نوری |
| نور پسزمینه |
دارد |
| خاموشی خودکار |
حدود 5 دقیقه |
| منبع تغذیه |
یک عدد باتری 9 ولت 6F22 |
| دمای کاری |
0 تا 50 درجه سانتیگراد |
| رطوبت کاری |
کمتر از 80 درصد RH |
| ابعاد |
125.8 × 63.6 × 31 میلیمتر |
| وزن |
حدود 146 گرم |
اندازهگیری میدان الکتریکی با WINTACT WT3120
در حالت میدان الکتریکی، دستگاه شدت میدان را با واحد ولت بر متر (V/m) نمایش میدهد. محدوده اندازهگیری از 1 تا 1999 V/m و تفکیکپذیری آن 1 V/m است. این قابلیت برای بررسی میدان الکتریکی اطراف کابلهای برق، منابع تغذیه، تجهیزات الکترونیکی و سایر منابع تولیدکننده میدان کاربرد دارد.
پهنای باند اعلامشده برای بخش میدان الکتریکی از 5 هرتز تا 3500 مگاهرتز است. این مشخصه، محدوده پاسخ سیستم اندازهگیری را بیان میکند و نباید آن را معادل یک RF Spectrum Analyzer تخصصی دانست.
اندازهگیری میدان مغناطیسی با WT3120
گوسمتر Wintact WT3120 میدان مغناطیسی را بر حسب میکروتسلا (µT) اندازهگیری میکند. محدوده 0.01 تا 99.99 µT امکان بررسی میدانهای مغناطیسی ضعیف و متوسط اطراف منابع مختلف را فراهم میکند.
در اندازهگیریهای مقایسهای، فاصله دستگاه از منبع، موقعیت دستگاه و شرایط کاری تجهیز مورد آزمایش باید ثابت نگه داشته شوند تا نتایج به شکل دقیقتری قابل مقایسه باشند.
نمایش همزمان میدان الکتریکی و مغناطیسی
یکی از مهمترین مزیتهای WINTACT WT3120 نمایش همزمان دو پارامتر میدان الکتریکی و میدان مغناطیسی است. این قابلیت باعث میشود کاربر بتواند وضعیت الکترومغناطیسی یک محیط یا تجهیز را با یک دستگاه بررسی کند.
برای مثال، هنگام بررسی یک وسیله برقی میتوان دستگاه را در اطراف منبع حرکت داد و تغییرات میدان الکتریکی و مغناطیسی را بهصورت همزمان مشاهده کرد.
هشدار صوتی و نوری WT3120
WT3120 دارای سیستم هشدار Sound-Light Alarm است. آستانه هشدار میدان الکتریکی 40 V/m و میدان مغناطیسی 0.4 µT است. هنگامی که مقدار اندازهگیریشده از حد تعیینشده عبور کند، دستگاه با هشدار صوتی و نمایشگر نسبت به وضعیت موجود اطلاعرسانی میکند.
این هشدار برای شناسایی سریع منابعی که مقدار میدان بیشتری ایجاد میکنند مفید است؛ با این حال، آستانه داخلی دستگاه نباید بهتنهایی بهعنوان معیار پزشکی یا قانونی ایمنی یک محیط تلقی شود.
قابلیت HOLD برای ثابت نگهداشتن مقدار
با استفاده از قابلیت HOLD میتوان مقدار اندازهگیریشده را روی نمایشگر ثابت کرد. این قابلیت هنگام اندازهگیری در نقاطی که مشاهده مستقیم نمایشگر دشوار است یا زمانی که کاربر قصد ثبت دستی نتیجه را دارد، کاربرد زیادی دارد.
نمایش Average و Peak
WT3120 امکان انتخاب بین مقدار Average و Peak را در حین اندازهگیری فراهم میکند. این ویژگی برای میدانهایی که شدت آنها در طول زمان تغییر میکند مفید است و امکان بررسی مقدار میانگین یا مقدار قله را در اختیار کاربر قرار میدهد.
نمایش گرافیکی شدت میدان
نمایشگر WT3120 علاوه بر مقدار عددی، روند تغییر شدت میدان را نیز بهشکل گرافیکی نمایش میدهد. این قابلیت به کاربر کمک میکند تغییرات شدت میدان را سریعتر تشخیص دهد و منابعی را که باعث افزایش یا کاهش میدان میشوند سادهتر شناسایی کند.
نحوه استفاده از گوسمتر WINTACT WT3120
- باتری 9 ولت را در محفظه باتری قرار دهید.
- دستگاه را با کلید Power روشن کنید.
- پس از نمایش اولیه، مقدار میدان الکتریکی و مغناطیسی روی نمایشگر ظاهر میشود.
- ناحیه حسگر جلویی دستگاه را بهآرامی به منبع میدان نزدیک کنید.
- از نزدیکشدن مستقیم به تجهیزات ولتاژ بالا خودداری کرده و فاصله ایمن را رعایت کنید.
- در صورت نیاز با کلید AVG/Peak حالت نمایش میانگین یا مقدار قله را انتخاب کنید.
- برای ثابت نگهداشتن قرائت از HOLD استفاده کنید.
- در صورت نیاز هشدار صوتی را فعال یا غیرفعال کنید.
- پس از پایان اندازهگیری دستگاه را خاموش کنید.
کاربردهای گوسمتر دیجیتال Wintact WT3120
- پایش میدان الکترومغناطیسی در منازل و آپارتمانها
- بررسی میدان اطراف تجهیزات الکتریکی
- اندازهگیری میدان اطراف تلفن همراه
- بررسی میدان رایانه و تجهیزات اداری
- بررسی میدان تلویزیون و لوازم صوتی تصویری
- بررسی میدان یخچال و سایر لوازم خانگی
- بررسی میدان کابلهای برق و تجهیزات صنعتی
- کاربردهای آموزشی و آزمایشگاهی
- بررسی محصولات و تجهیزات کاهنده میدان الکترومغناطیسی
- مقایسه شدت میدان در نقاط مختلف یک محیط
مزایای WINTACT WT3120
- اندازهگیری دو پارامتر مهم میدان الکترومغناطیسی با یک دستگاه
- نمایش همزمان میدان الکتریکی و مغناطیسی
- رنج میدان الکتریکی تا 1999 V/m
- رنج میدان مغناطیسی تا 99.99 µT
- تفکیکپذیری 1 V/m برای میدان الکتریکی
- تفکیکپذیری 0.01 µT برای میدان مغناطیسی
- هشدار صوتی و نوری
- Data Hold
- نمایش Average و Peak
- نمایش گرافیکی روند میدان
- زمان نمونهبرداری حدود 0.4 ثانیه
- خاموشی خودکار
- طراحی سبک و قابل حمل
- وزن حدود 146 گرم
نکات مهم هنگام اندازهگیری
- برای مقایسه منابع مختلف، فاصله دستگاه تا منبع را ثابت نگه دارید.
- موقعیت و جهت دستگاه در اندازهگیریهای مقایسهای تا حد امکان یکسان باشد.
- برای تجهیزات فشارقوی از فاصله ایمن اندازهگیری کنید.
- مقدار آستانه هشدار دستگاه را معیار قطعی برای سلامت یا ایمنی محیط در نظر نگیرید.
- برای اندازهگیری تخصصی طیفهای RF از تجهیزات تخصصی همان محدوده فرکانسی استفاده کنید.
- دستگاه را از ضربه، رطوبت و شرایط خارج از محدوده کاری محافظت کنید.
- در صورت ضعیفشدن یا چشمکزدن نمایشگر، باتری را بررسی و در صورت نیاز تعویض کنید.
شرایط محیطی و مشخصات فیزیکی
محدوده دمای کاری WINTACT WT3120 از 0 تا 50 درجه سانتیگراد و رطوبت نسبی کاری کمتر از 80 درصد است. ابعاد دستگاه 125.8 × 63.6 × 31 میلیمتر و وزن آن حدود 146 گرم است. منبع تغذیه دستگاه نیز یک باتری 9 ولت 6F22 است.
خرید گوسمتر دیجیتال WINTACT WT3120 از کالیبکس
کالیبکس در زمینه تأمین تجهیزات اندازهگیری و ابزار دقیق فعالیت میکند. گوسمتر دیجیتال و پرتابل WINTACT WT3120 برای کاربرانی مناسب است که به یک دستگاه سبک و ساده برای اندازهگیری همزمان میدان الکتریکی و مغناطیسی در محیطهای مختلف نیاز دارند و قابلیتهایی مانند هشدار، HOLD و نمایش Peak و Average برای آنها اهمیت دارد.
سوالات متداول گوسمتر WINTACT WT3120
گوسمتر WINTACT WT3120 چه چیزهایی را اندازهگیری میکند؟
این دستگاه میدان الکتریکی و میدان مغناطیسی را بهصورت همزمان اندازهگیری میکند.
محدوده اندازهگیری میدان الکتریکی WT3120 چقدر است؟
محدوده میدان الکتریکی از 1 تا 1999 V/m با تفکیکپذیری 1 V/m است.
محدوده اندازهگیری میدان مغناطیسی WT3120 چقدر است؟
محدوده میدان مغناطیسی از 0.01 تا 99.99 µT با تفکیکپذیری 0.01 µT است.
آستانه هشدار WINTACT WT3120 چقدر است؟
آستانه هشدار میدان الکتریکی 40 V/m و آستانه هشدار میدان مغناطیسی 0.4 µT است.
آیا WT3120 مقدار Peak و Average را نمایش میدهد؟
بله. دستگاه امکان انتخاب نمایش مقدار میانگین یا Peak را در هنگام اندازهگیری دارد.
آیا گوسمتر WT3120 قابلیت HOLD دارد؟
بله. با استفاده از کلید HOLD میتوان مقدار اندازهگیریشده را روی صفحه ثابت کرد.
منبع تغذیه WINTACT WT3120 چیست؟
دستگاه با یک باتری 9 ولت 6F22 تغذیه میشود.
دمای کاری WINTACT WT3120 چقدر است؟
محدوده دمای کاری دستگاه از 0 تا 50 درجه سانتیگراد است.
آیا WINTACT WT3120 برای اندازهگیری RF و Wi-Fi مناسب است؟
محدوده پهنای باند اعلامشده برای بخش میدان الکتریکی 5 هرتز تا 3500 مگاهرتز است، اما برای اندازهگیری تخصصی RF و تحلیل دقیق باندهای مخابراتی، استفاده از RF متر یا Spectrum Analyzer تخصصی توصیه میشود.
جمعبندی گوسمتر دیجیتال پرتابل WINTACT WT3120
گوسمتر دیجیتال پرتابل وینتکت WINTACT مدل WT3120 یک تستر دو منظوره میدان الکترومغناطیسی است که میدان الکتریکی را از 1 تا 1999 V/m و میدان مغناطیسی را از 0.01 تا 99.99 µT اندازهگیری میکند. هشدار صوتی و نوری، نمایش همزمان دو میدان، Data Hold، نمایش Peak و Average، نمایش گرافیکی روند، زمان نمونهبرداری حدود 0.4 ثانیه و طراحی سبک 146 گرمی، این مدل را برای پایش و مقایسه میدانهای الکترومغناطیسی در منازل، دفاتر، محیطهای صنعتی و کاربردهای آموزشی و آزمایشگاهی مناسب میکند.
