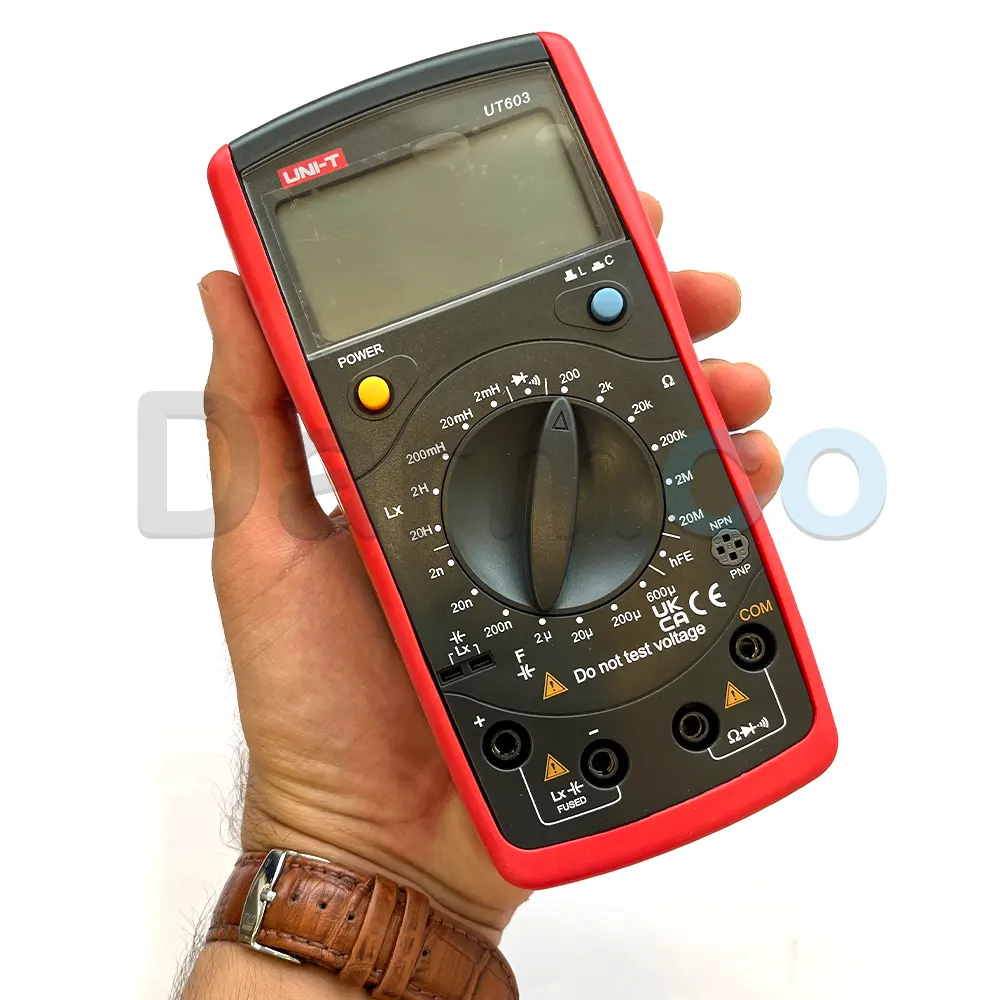

معرفی LCR متر و خازن سنج یونیتی مدل UNI-T UT603
LCR متر یونیتی UNI-T UT603 یک دستگاه اندازهگیری دیجیتال دستی و کاربردی برای تست سه پارامتر اصلی قطعات پسیو الکترونیکی شامل مقاومت (R)، ظرفیت خازنی (C) و اندوکتانس (L) است. این دستگاه با طراحی جمعوجور، کاربری ساده و رنجهای متنوع اندازهگیری، برای تعمیرکاران بردهای الکترونیکی، تکنسینها، مهندسان برق و الکترونیک، آزمایشگاهها، مراکز آموزشی و کارگاههای تعمیراتی گزینهای مناسب محسوب میشود.
با استفاده از خازن سنج UNI-T UT603 میتوان مقدار ظرفیت خازنها، اندوکتانس سلفها و مقاومت قطعات را با سرعت مناسب بررسی کرد. علاوه بر این، دستگاه از قابلیتهایی مانند تست دیود، تست ترانزیستور و تست پیوستگی با بیزر برخوردار است و به همین دلیل میتواند در بسیاری از عملیات عیبیابی و بررسی قطعات الکترونیکی مورد استفاده قرار گیرد.
اندازهگیری مقاومت، خازن و سلف با UNI-T UT603
یکی از مهمترین مزایای LCR متر UNI-T UT603 امکان اندازهگیری سه پارامتر اصلی R، C و L در یک دستگاه است. این ویژگی باعث میشود کاربر برای بررسی مقاومتها، خازنها و سلفها به ابزارهای جداگانه نیاز نداشته باشد. رنج مقاومت دستگاه از 200 اهم تا 20 مگااهم، رنج ظرفیت خازنی از 2 نانوفاراد تا 600 میکروفاراد و رنج اندوکتانس از 2 میلیهانری تا 20 هانری را پوشش میدهد.
دقت اندازهگیری نیز متناسب با پارامتر مورد بررسی در نظر گرفته شده است؛ دقت مقاومت حدود ±(0.8%+1)، دقت ظرفیت خازنی ±(1%+5) و دقت اندوکتانس ±(2%+8) است. این سطح از دقت برای بسیاری از کاربردهای عمومی، آموزشی، تعمیراتی و کارگاهی مناسب است.
تست خازن و سلف برای تعمیرات بردهای الکترونیکی
در تعمیرات بردهای الکترونیکی، تشخیص قطعات معیوب یکی از مهمترین مراحل عیبیابی است. تغییر مقدار ظرفیت خازن، افزایش مقاومت یا تغییر مشخصات یک سلف میتواند عملکرد مدار را مختل کند. UNI-T UT603 با فراهم کردن امکان اندازهگیری مقاومت، ظرفیت خازنی و اندوکتانس، ابزار مناسبی برای بررسی اولیه قطعات قبل از نصب یا هنگام عیبیابی مدار است.
این دستگاه میتواند برای بررسی خازنهای مختلف، مقاومتها و سلفهای مورد استفاده در بردهای الکترونیکی، منابع تغذیه، تجهیزات صنعتی، سیستمهای آموزشی و مدارهای مختلف مورد استفاده قرار گیرد. قابلیت انتخاب رنج اندازهگیری نیز امکان استفاده از دستگاه برای قطعات با مقادیر متفاوت را فراهم میکند.
قابلیت تست دیود، ترانزیستور و پیوستگی
LCR متر و خازن سنج UNI-T UT603 تنها به اندازهگیری L، C و R محدود نمیشود. وجود قابلیت تست دیود و ترانزیستور، استفاده از دستگاه را در تعمیرات الکترونیکی کاربردیتر میکند. همچنین تست پیوستگی همراه با بیزر به کاربر کمک میکند اتصال الکتریکی مسیرها و سیمها را سریعتر بررسی کند.
این قابلیتها باعث میشوند UT603 برای تکنسینهایی که به دنبال یک ابزار اندازهگیری چندمنظوره و قابل حمل هستند، انتخاب مناسبی باشد. نشانگر باتری ضعیف نیز وضعیت منبع تغذیه دستگاه را به کاربر اطلاع میدهد تا افت توان باتری باعث اختلال در فرآیند اندازهگیری نشود.
نمایشگر خوانا و طراحی قابل حمل LCR متر UT603
UT603 با ابعاد حدود 172 × 83 × 38 میلیمتر و وزن تقریبی 312 گرم، دستگاهی سبک و قابل حمل است. این طراحی باعث میشود جابهجایی LCR متر بین میز کار، آزمایشگاه و محل تعمیرات بهآسانی انجام شود. نمایشگر دیجیتال 1999 شمارشی نیز مقدار اندازهگیری شده را به شکل واضح در اختیار کاربر قرار میدهد.

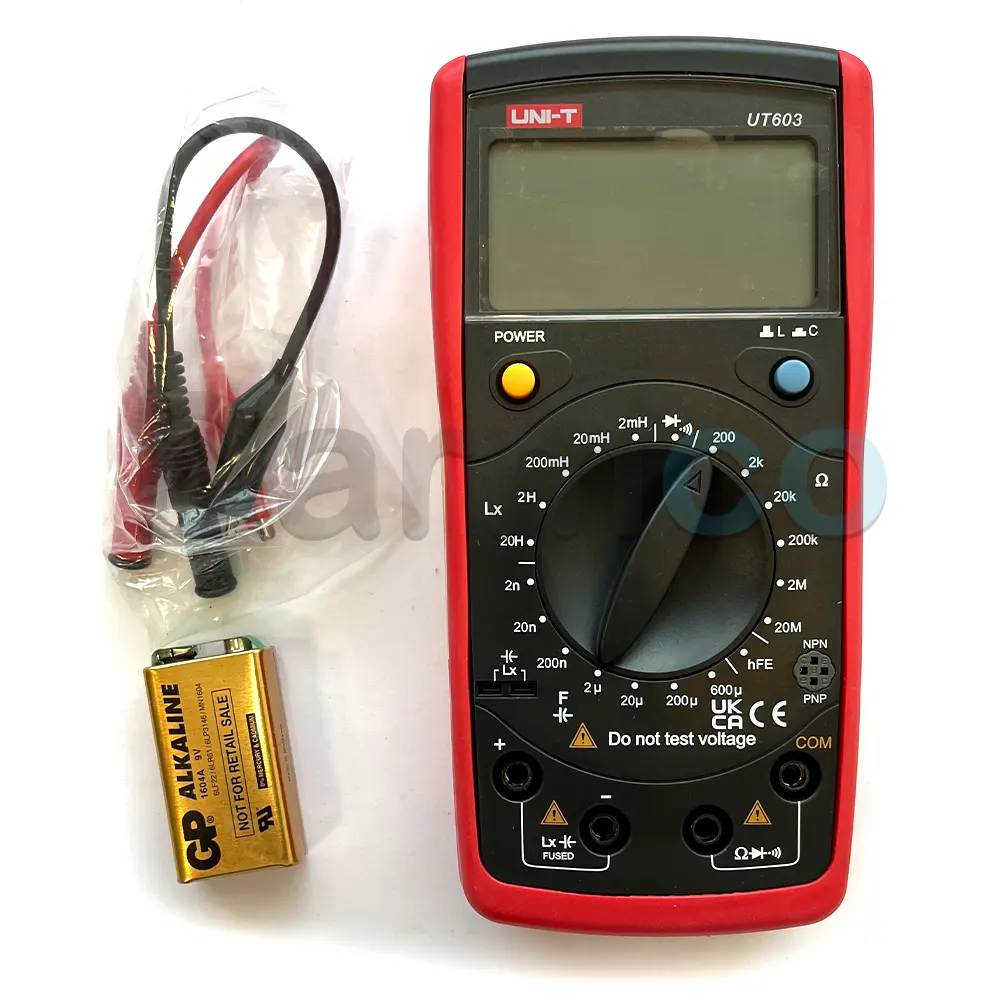

تغذیه دستگاه توسط یک باتری 9 ولتی انجام میشود و اقلام همراه شامل پراب تست، باتری و کیف حمل است. در نتیجه، دستگاه برای استفاده روزمره در محیطهای مختلف آماده بوده و فضای زیادی را روی میز کار اشغال نمیکند.
کاربردهای LCR متر دیجیتال UNI-T UT603
- تست و اندازهگیری مقاومت قطعات الکترونیکی
- اندازهگیری ظرفیت خازنها
- اندازهگیری اندوکتانس سلفها
- عیبیابی و تعمیر بردهای الکترونیکی
- تست دیود و ترانزیستور
- بررسی پیوستگی مدار و اتصالات
- استفاده در آزمایشگاههای برق و الکترونیک
- استفاده در مراکز آموزشی و دانشگاهی
- تست قطعات در کارگاههای تعمیرات الکترونیکی
- کنترل و بررسی اولیه قطعات قبل از نصب روی مدار
چرا LCR متر یونیتی UNI-T UT603 انتخاب مناسبی است؟
اگر به دنبال یک LCR متر دیجیتال دستی برای اندازهگیری مقاومت، ظرفیت خازنی و اندوکتانس هستید، UNI-T UT603 به دلیل برخورداری از رنجهای اندازهگیری متنوع و قابلیتهای جانبی، میتواند انتخاب کاربردی باشد. این مدل علاوه بر اندازهگیری پارامترهای اصلی قطعات پسیو، امکان تست دیود، ترانزیستور و پیوستگی را نیز فراهم میکند.
ابعاد مناسب، وزن کم، نمایشگر دیجیتال، انتخاب رنج، تغذیه باتری و قابلیت حمل آسان، استفاده از این دستگاه را برای تعمیرکاران و تکنسینهایی که دائماً در حال جابهجایی ابزار هستند سادهتر میکند. از طرف دیگر، برند UNI-T سابقه طولانی در تولید تجهیزات اندازهگیری الکتریکی و الکترونیکی دارد و UT603 نیز برای کاربردهای عمومی و تخصصی سبک طراحی شده است.
خرید LCR متر UNI-T UT603
هنگام انتخاب و خرید LCR متر باید عواملی مانند رنج اندازهگیری، دقت، قابلیتهای تست، نوع نمایشگر، ابعاد، وزن و امکانات جانبی دستگاه را در نظر گرفت. UNI-T UT603 با پوشش رنجهای کاربردی مقاومت، خازن و اندوکتانس و همچنین قابلیت تست دیود، ترانزیستور و پیوستگی، برای طیف گستردهای از کاربردهای الکترونیکی گزینهای مناسب است.
برای انتخاب صحیح LCR متر، توجه به نوع قطعاتی که قرار است اندازهگیری شوند اهمیت زیادی دارد. UT603 برای کاربردهای تعمیراتی، آموزشی، آزمایشگاهی و کارگاهی طراحی شده است و در صورتی که نیاز شما اندازهگیری سه پارامتر اصلی L، C و R در کنار تست برخی قطعات الکترونیکی باشد، میتواند گزینهای کاربردی و اقتصادی باشد.
مشخصات فنی LCR متر و خازن سنج UNI-T UT603
| مشخصه | مقدار / توضیحات |
|---|
| برند |
UNI-T |
| مدل |
UT603 |
| نوع دستگاه |
LCR متر و خازنسنج دیجیتال دستی |
| پارامترهای اصلی اندازهگیری |
مقاومت (R)، ظرفیت خازنی (C)، اندوکتانس (L) |
| رنج مقاومت |
200Ω / 2kΩ / 20kΩ / 200kΩ / 2MΩ / 20MΩ |
| رنج ظرفیت خازنی |
2nF / 20nF / 200nF / 2µF / 20µF / 200µF / 600µF |
| رنج اندوکتانس |
2mH / 20mH / 200mH / 2H / 20H |
| دقت مقاومت |
±(0.8%+1) |
| دقت ظرفیت خازنی |
±(1%+5) |
| دقت اندوکتانس |
±(2%+8) |
| نمایشگر |
LCD دیجیتال 1999 Count |
| انتخاب رنج |
اتوماتیک و دستی |
| تست دیود |
دارد |
| تست ترانزیستور |
دارد |
| تست پیوستگی |
دارد، همراه با بیزر |
| نشانگر باتری ضعیف |
دارد |
| منبع تغذیه |
باتری 9 ولت |
| ابعاد |
172 × 83 × 38 میلیمتر |
| وزن |
حدود 312 گرم |
| اقلام همراه |
پراب تست، باتری، کیف حمل |
سوالات متداول درباره LCR متر UNI-T UT603
آیا UNI-T UT603 قابلیت اندازهگیری خازن را دارد؟
بله. این دستگاه برای اندازهگیری ظرفیت خازنی طراحی شده و رنج ظرفیت آن از 2nF تا 600µF است.
آیا UT603 برای اندازهگیری سلف مناسب است؟
بله. UT603 قابلیت اندازهگیری اندوکتانس را در رنجهای 2mH تا 20H دارد.
حداکثر مقاومت قابل اندازهگیری با UT603 چقدر است؟
حداکثر رنج اندازهگیری مقاومت در این مدل 20MΩ است.
آیا UNI-T UT603 تست دیود و ترانزیستور دارد؟
بله. علاوه بر اندازهگیری R، C و L، قابلیت تست دیود و ترانزیستور نیز در این دستگاه وجود دارد.
آیا UT603 برای تعمیرات برد الکترونیکی مناسب است؟
بله. اندازهگیری مقاومت، ظرفیت خازنی و اندوکتانس در کنار تست دیود، ترانزیستور و پیوستگی، این مدل را برای بسیاری از فعالیتهای تعمیراتی و عیبیابی برد مناسب میکند.
منبع تغذیه LCR متر UNI-T UT603 چیست؟
این دستگاه با یک باتری 9 ولتی تغذیه میشود.
آیا UT603 قابل حمل است؟
بله. طراحی دستی و وزن حدود 312 گرم باعث شده این LCR متر برای استفاده در کارگاه، آزمایشگاه و محیطهای مختلف تعمیراتی مناسب باشد.
