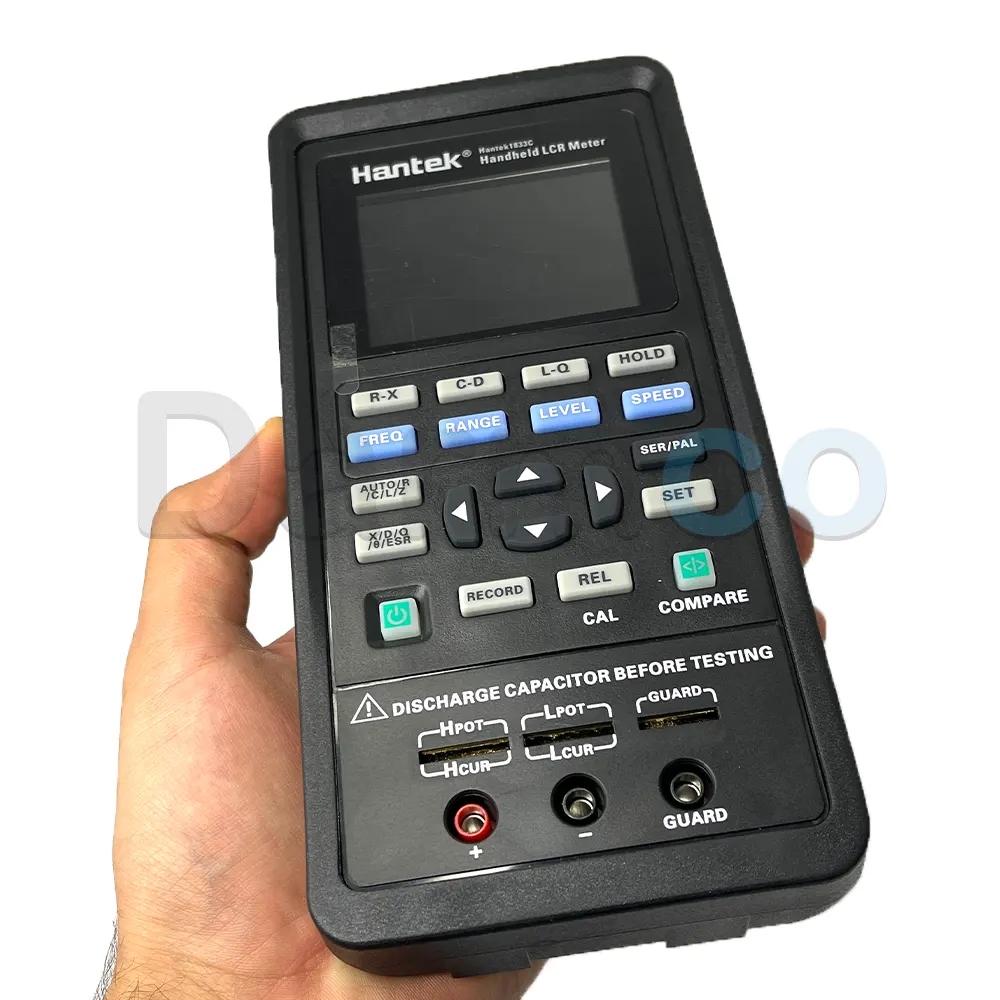

معرفی LCR متر دیجیتال هانتک مدل HANTEK 1833C
LCR متر دیجیتال هانتک HANTEK 1833C یک ابزار تخصصی برای اندازهگیری و ارزیابی پارامترهای الکتریکی قطعات الکترونیکی از جمله سلف، خازن و مقاومت است. این دستگاه با پشتیبانی از اندازهگیری پارامترهای اصلی L، C، R و Z و همچنین پارامترهای تکمیلی مانند D، Q، X، θ و ESR، گزینهای مناسب برای تعمیرکاران الکترونیک، مهندسان، تکنسینهای آزمایشگاه، واحدهای کنترل کیفیت و مراکز تحقیق و توسعه محسوب میشود.
یکی از نقاط قوت HANTEK 1833C، امکان انتخاب فرکانس تست در محدوده گسترده تا 100 کیلوهرتز است. این قابلیت باعث میشود عملکرد قطعات در شرایط مختلف فرکانسی بررسی شده و اندازهگیری برای کاربردهای دقیقتر الکترونیکی با انعطاف بیشتری انجام شود. همچنین وجود حالتهای مختلف اندازهگیری و انتخاب خودکار یا دستی رنج، کار با دستگاه را برای کاربران حرفهای و نیمهحرفهای سادهتر میکند.
این LCR متر هانتک با دقت پایه حدود ±0.3% طراحی شده و میتواند برای بررسی مشخصات قطعات و کنترل کیفیت آنها مورد استفاده قرار گیرد. محدوده اندازهگیری گسترده مقاومت تا 20MΩ، ظرفیت خازنی تا 20mF و اندوکتانس تا 2000H، امکان تست طیف وسیعی از قطعات الکترونیکی را فراهم میکند.
نمایشگر 2.8 اینچی TFT LCD اطلاعات اندازهگیری را به شکل واضح نمایش میدهد و باعث میشود خواندن مقادیر پارامترها در هنگام تست آسان باشد. از طرف دیگر، قابلیت Auto Detect و تشخیص حالت اندازهگیری سری یا موازی، فرآیند تست قطعات را سریعتر کرده و نیاز به تنظیمات دستی را کاهش میدهد.
از دیگر مزایای این مدل میتوان به کالیبراسیون خودکار، ترمینالهای Kelvin سه و پنج سیمه، ارتباط USB Type-C، قابلیت انتقال اطلاعات به کامپیوتر، خاموشی خودکار و باتری لیتیومیون قابل شارژ اشاره کرد. این ویژگیها باعث شدهاند HANTEK 1833C علاوه بر استفاده در تعمیرات الکترونیکی، برای آزمایشگاهها، آموزشگاهها، خطوط تولید و کنترل کیفیت قطعات نیز کاربرد داشته باشد.
کاربردهای LCR متر HANTEK 1833C
LCR متر هانتک مدل 1833C به دلیل برخورداری از محدوده اندازهگیری گسترده و قابلیت تست پارامترهای مختلف، در کاربردهای متنوعی قابل استفاده است:
- تست و اندازهگیری مقاومت، خازن و سلف
- بررسی ESR خازنها
- اندازهگیری ضریب اتلاف D و ضریب کیفیت Q
- اندازهگیری امپدانس و راکتانس قطعات
- تست قطعات الکترونیکی در فرکانسهای مختلف
- تعمیر و عیبیابی بردهای الکترونیکی
- کنترل کیفیت قطعات در خطوط تولید
- استفاده در آزمایشگاههای الکترونیک و مراکز آموزشی
- بررسی و مقایسه مشخصات قطعات در فرآیند طراحی مدار
اندازهگیری پارامترهای L، C و R با HANTEK 1833C
حروف L، C و R در نام LCR متر به ترتیب نشاندهنده اندوکتانس، ظرفیت خازنی و مقاومت هستند. HANTEK 1833C با فراهم کردن امکان اندازهگیری این پارامترها در محدودههای گسترده، میتواند برای تست انواع قطعات غیرفعال مورد استفاده قرار گیرد. علاوه بر این، دستگاه امکان بررسی پارامترهایی مانند امپدانس، ESR، ضریب کیفیت، ضریب اتلاف، راکتانس و زاویه فاز را نیز فراهم میکند.
پشتیبانی از فرکانسهای تست مختلف اهمیت زیادی در اندازهگیری قطعات دارد؛ زیرا مشخصات برخی قطعات در فرکانسهای متفاوت تغییر میکند. HANTEK 1833C امکان انتخاب فرکانسهای متعدد از 100Hz تا 100kHz را در اختیار کاربر قرار میدهد و به همین دلیل برای بررسی دقیقتر رفتار قطعات الکترونیکی مناسب است.
ترمینال Kelvin و اندازهگیری دقیقتر
وجود ترمینالهای Kelvin سه سیمه و پنج سیمه یکی از قابلیتهای کاربردی این LCR متر است. استفاده از اتصال Kelvin در اندازهگیریهای دقیق، اثر مقاومت سیمها و اتصالات را کاهش میدهد و بهخصوص هنگام اندازهگیری مقاومتهای پایین میتواند به دستیابی به نتایج قابل اعتمادتر کمک کند.
حالت Series و Parallel در LCR متر هانتک
HANTEK 1833C از حالتهای Series و Parallel برای نمایش مدل معادل قطعات پشتیبانی میکند. این ویژگی در تحلیل دقیقتر رفتار قطعاتی مانند خازنها، سلفها و سایر المانهای دارای امپدانس اهمیت دارد و امکان انتخاب روش مناسب برای نوع قطعه و شرایط تست را فراهم میسازد.
قابلیت Auto Range و Auto Detect
قابلیت Auto Range باعث میشود دستگاه متناسب با مقدار قطعه، رنج مناسب اندازهگیری را انتخاب کند و کاربر در بسیاری از موارد نیازی به انتخاب دستی محدوده نداشته باشد. همچنین Auto Detect به شناسایی خودکار شرایط اندازهگیری کمک میکند و استفاده از دستگاه را در فرآیندهای تعمیراتی و تستهای متوالی سریعتر میسازد.
کالیبراسیون و افزایش دقت اندازهگیری
برای دستیابی به نتایج دقیقتر در اندازهگیری قطعات، HANTEK 1833C به قابلیت Self Calibration مجهز شده است. استفاده از Short Card برای کالیبراسیون به کاربر کمک میکند اثرات مربوط به مسیر اندازهگیری و اتصالات تا حد امکان کنترل شود. انجام کالیبراسیون مناسب، بهخصوص در اندازهگیری مقادیر پایین، اهمیت بیشتری دارد.
ارتباط HANTEK 1833C با کامپیوتر
یکی از امکانات کاربردی این مدل، وجود رابط USB Type-C است. این ارتباط امکان انتقال اطلاعات و استفاده از دستگاه در فرآیندهای ثبت و بررسی دادهها را فراهم میکند و برای کاربرانی که نیاز به مستندسازی نتایج اندازهگیری یا بررسی اطلاعات در کامپیوتر دارند، مزیت مهمی محسوب میشود.
نمایشگر و طراحی HANTEK 1833C
نمایشگر 2.8 اینچی TFT LCD اطلاعات اندازهگیری را به صورت واضح نمایش میدهد. طراحی پرتابل دستگاه نیز امکان استفاده آسان در محیطهای مختلف را فراهم کرده است. باتری لیتیومیون قابل شارژ، استفاده از دستگاه را بدون وابستگی دائمی به برق شهری امکانپذیر میکند و برای استفاده در تعمیرگاه، آزمایشگاه و محیطهای کاری مختلف مناسب است.
چرا LCR متر دیجیتال HANTEK 1833C را بخریم؟
اگر به دنبال یک LCR متر دیجیتال حرفهای و پرتابل برای اندازهگیری دقیق قطعات الکترونیکی هستید، HANTEK 1833C مجموعهای از قابلیتهای کاربردی را در اختیار شما قرار میدهد. پشتیبانی از اندازهگیری L، C، R و Z در کنار پارامترهایی مانند ESR، D، Q، X و θ، فرکانس تست تا 100kHz، دقت حدود ±0.3%، رنجهای گسترده اندازهگیری، نمایشگر رنگی TFT و قابلیت Auto Range، این مدل را به گزینهای مناسب برای تعمیرات و آزمایشهای تخصصی تبدیل کرده است.
همچنین وجود ترمینال Kelvin، کالیبراسیون خودکار، حالت Series و Parallel، ارتباط USB Type-C و باتری قابل شارژ باعث میشود HANTEK 1833C در مقایسه با LCR مترهای ساده، امکانات کاملتری برای کاربران حرفهای ارائه دهد. این دستگاه برای تعمیرکاران برد، مهندسان برق و الکترونیک، تکنسینهای آزمایشگاه، واحدهای کنترل کیفیت، تولیدکنندگان تجهیزات الکترونیکی و مراکز آموزشی انتخاب مناسبی است.
مشخصات فنی LCR متر دیجیتال هانتک مدل HANTEK 1833C
| مشخصه | مشخصات |
|---|
| مدل |
HANTEK 1833C |
| نوع دستگاه |
LCR متر دیجیتال پرتابل / دستی |
| پارامترهای قابل اندازهگیری |
L، C، R، Z، X، D، Q، θ، ESR |
| فرکانسهای تست |
100Hz، 120Hz، 400Hz، 1kHz، 4kHz، 10kHz، 40kHz، 50kHz، 75kHz، 100kHz |
| محدوده اندازهگیری مقاومت (R) |
0Ω تا 20MΩ |
| محدوده اندازهگیری ظرفیت خازنی (C) |
0pF تا 20mF |
| محدوده اندازهگیری اندوکتانس (L) |
0µH تا 2000H |
| دقت اندازهگیری |
حدود ±0.3% |
| سرعت اندازهگیری |
سریع، متوسط و آهسته |
| نمایشگر |
LCD رنگی TFT با اندازه 2.8 اینچ |
| ترمینالهای تست |
3 سیمه و 5 سیمه Kelvin |
| کالیبراسیون |
Self Calibration با Short Card |
| انتخاب رنج |
Auto Range و Manual Range |
| تشخیص خودکار |
Auto Detect |
| مدل معادل |
Series / Parallel |
| رابط ارتباطی |
USB Type-C |
| قابلیت انتقال داده |
دارد |
| منبع تغذیه |
دو باتری لیتیومیون قابل تعویض با قابلیت شارژ USB-C |
| ابعاد |
حدود 199 × 98 × 40 میلیمتر |

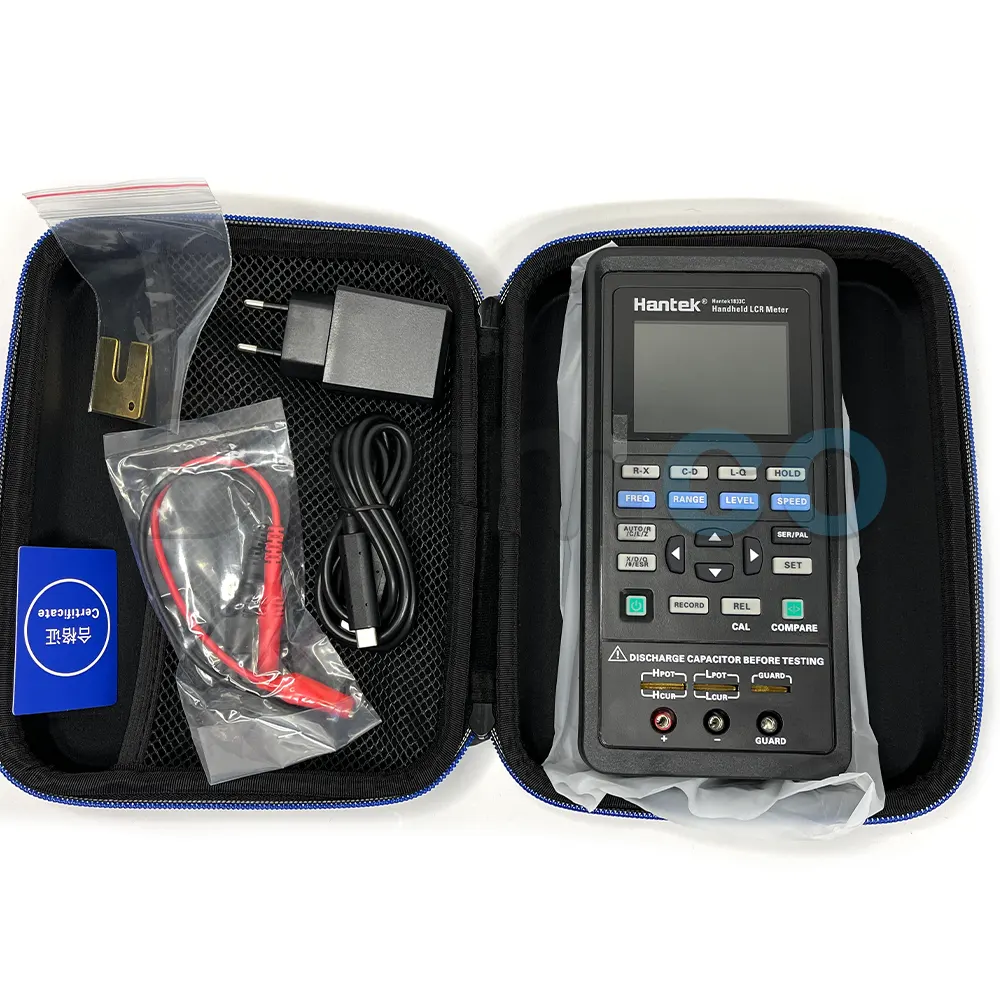

| اقلام همراه |
کابل USB-C، شارژر 5V، پراب Kelvin، Short Card و کیف حمل |
سوالات متداول درباره LCR متر HANTEK 1833C
HANTEK 1833C چه پارامترهایی را اندازهگیری میکند؟
این دستگاه پارامترهای اصلی L، C، R و Z و پارامترهای تکمیلی X، D، Q، θ و ESR را اندازهگیری میکند.
حداکثر فرکانس تست HANTEK 1833C چقدر است؟
حداکثر فرکانس تست این LCR متر 100kHz است و کاربر میتواند از میان فرکانسهای مختلف، مقدار مناسب را برای تست انتخاب کند.
آیا HANTEK 1833C قابلیت اندازهگیری ESR دارد؟
بله، این مدل امکان اندازهگیری ESR را در کنار سایر پارامترهای تخصصی قطعات فراهم میکند.
آیا HANTEK 1833C دارای Auto Range است؟
بله، دستگاه از Auto Range و انتخاب دستی رنج پشتیبانی میکند و امکان تشخیص خودکار شرایط اندازهگیری نیز دارد.
آیا امکان اندازهگیری با اتصال Kelvin وجود دارد؟
بله، HANTEK 1833C از ترمینالهای سه سیمه و پنج سیمه Kelvin برای اندازهگیری دقیقتر پشتیبانی میکند.
آیا این LCR متر قابلیت اتصال به کامپیوتر دارد؟
بله، دستگاه دارای رابط USB Type-C است و امکان انتقال و ثبت اطلاعات اندازهگیری را فراهم میکند.
آیا باتری HANTEK 1833C قابل شارژ است؟
بله، این مدل از باتری لیتیومیون قابل شارژ استفاده میکند و شارژ دستگاه از طریق USB-C انجام میشود.
HANTEK 1833C برای چه کسانی مناسب است؟
این دستگاه برای تعمیرکاران برد و تجهیزات الکترونیکی، مهندسان برق و الکترونیک، تکنسینها، آزمایشگاهها، واحدهای کنترل کیفیت، مراکز تحقیق و توسعه و آموزشگاههای فنی مناسب است.
آیا HANTEK 1833C برای اندازهگیری خازن، سلف و مقاومت مناسب است؟
بله، اندازهگیری ظرفیت خازن، اندوکتانس سلف و مقاومت از قابلیتهای اصلی این LCR متر است و دستگاه برای تست انواع قطعات غیرفعال الکترونیکی طراحی شده است.
مزیت LCR متر HANTEK 1833C نسبت به LCR مترهای ساده چیست؟
پشتیبانی از پارامترهای متنوع، فرکانس تست تا 100kHz، دقت حدود ±0.3%، Auto Range، Auto Detect، اندازهگیری Series و Parallel، ترمینال Kelvin، کالیبراسیون، نمایشگر TFT و ارتباط USB Type-C از مهمترین مزایای این مدل در مقایسه با LCR مترهای پایه هستند.
