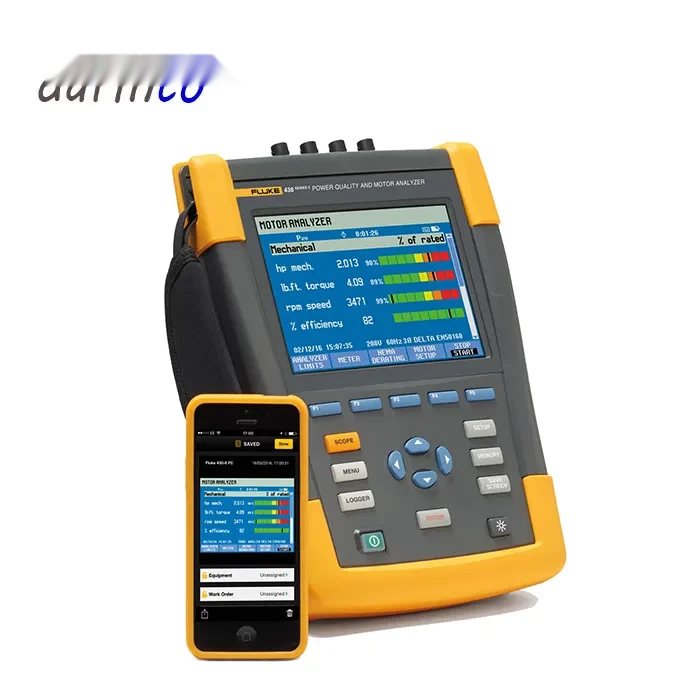

معرفی پاور آنالایزر و موتور آنالایزر فلوک FLUKE 438-II
پاور آنالایزر و موتور آنالایزر فلوک FLUKE 438-II یکی از تجهیزات پیشرفته شرکت FLUKE برای بررسی کیفیت توان، تحلیل پارامترهای الکتریکی و ارزیابی عملکرد موتورهای الکتریکی سهفاز است. این دستگاه مجموعهای از قابلیتهای یک پاور کوالیتی آنالایزر و موتور آنالایزر را در یک ابزار قابل حمل ارائه میدهد و علاوه بر اندازهگیری پارامترهای الکتریکی، امکان بررسی برخی پارامترهای مکانیکی موتور مانند توان مکانیکی، گشتاور، سرعت و راندمان را نیز فراهم میکند.
FLUKE 438-II بر پایه امکانات سری Fluke 430 Series II توسعه یافته و برای متخصصان برق، تکنسینهای تعمیر و نگهداری، کارشناسان تأسیسات، مهندسان صنایع و متخصصان عیبیابی موتور طراحی شده است. با استفاده از این دستگاه میتوان مشکلات مربوط به کیفیت توان، عدم تعادل ولتاژ و جریان، هارمونیکها، افت و افزایش ولتاژ، فلیکر، توان، انرژی و همچنین وضعیت عملکرد موتور را بررسی کرد.
یکی از مهمترین مزایای پاور آنالایزر فلوک 438-II این است که برای ارزیابی موتورهای سهفاز آسنکرون میتواند پارامترهای مهم موتور را بدون نیاز به نصب سنسورهای مکانیکی اختصاصی محاسبه کند. این ویژگی باعث کاهش زمان عیبیابی و سادهتر شدن فرآیند بررسی موتور در محیط صنعتی میشود.
پاور آنالایزر فلوک FLUKE 438-II چه کاربردی دارد؟
FLUKE 438-II برای اندازهگیری و تحلیل کیفیت برق در شبکههای سهفاز و همچنین بررسی عملکرد موتورهای الکتریکی کاربرد دارد. این دستگاه میتواند برای شناسایی مشکلات الکتریکی که باعث کاهش راندمان، افزایش مصرف انرژی، گرم شدن موتور، کاهش عمر تجهیزات یا ایجاد توقف در خطوط تولید میشوند مورد استفاده قرار گیرد.
در بخش موتور آنالایزر، دستگاه برای موتورهای سهفاز آسنکرون مناسب است و میتواند توان مکانیکی، گشتاور، سرعت چرخش، راندمان و میزان عدم تعادل را بررسی کند. همچنین در کاربردهای دارای درایو با سرعت متغیر، FLUKE 438-II از برخی ساختارهای رایج درایو VSI پشتیبانی میکند. محدوده فرکانس موتور در مشخصات دستگاه 40 تا 70 هرتز اعلام شده است.
قابلیتهای کلیدی پاور و موتور آنالایزر FLUKE 438-II
- تحلیل کیفیت توان در سیستمهای سهفاز
- آنالیز عملکرد موتورهای سهفاز آسنکرون
- اندازهگیری ولتاژ و جریان AC+DC
- اندازهگیری توان اکتیو، راکتیو و ظاهری
- اندازهگیری انرژی الکتریکی
- اندازهگیری ضریب توان و Displacement Power Factor
- تحلیل هارمونیک تا مرتبه 50
- اندازهگیری THD ولتاژ، جریان و توان
- اندازهگیری فلیکر شامل Pst و Plt
- بررسی عدم تعادل ولتاژ و جریان
- اندازهگیری توان مکانیکی موتور
- اندازهگیری گشتاور موتور
- اندازهگیری سرعت موتور بر حسب RPM
- محاسبه راندمان موتور
- محاسبه ضریب کاهش توان ناشی از عدم تعادل و هارمونیک
- ثبت روند تغییرات پارامترها (Trend)
- ثبت رخدادهای شبکه و رویدادهای الکتریکی
- ثبت و ذخیره اطلاعات اندازهگیری
- حافظه داخلی/کارت SD با ظرفیت 8GB و قابلیت استفاده از کارت تا 32GB
- اتصال به کامپیوتر از طریق رابط USB ایزوله
- قابلیت تحلیل اطلاعات توسط نرمافزار PowerLog 430-II
- دارای استاندارد ایمنی CAT III 1000V و CAT IV 600V
موتور آنالایزر فلوک 438-II
یکی از مهمترین تفاوتهای FLUKE 438-II با پاور آنالایزرهای معمولی، قابلیت اختصاصی آن برای تحلیل موتورهای الکتریکی است. این دستگاه میتواند پارامترهای الکتریکی و مکانیکی موتور را در کنار یکدیگر بررسی کرده و اطلاعات ارزشمندی درباره عملکرد موتور در اختیار کاربر قرار دهد.
توان مکانیکی موتور در محدوده 0.7 تا 746 کیلووات یا حدود 1 تا 1000 اسب بخار اندازهگیری میشود. محدوده اندازهگیری گشتاور نیز بسته به مشخصات مرجع و حالت اندازهگیری تا 10000 نیوتنمتر اعلام شده است. سرعت موتور تا 3600 دور بر دقیقه و راندمان در محدوده 0 تا 100 درصد قابل بررسی است. دقت توان مکانیکی حدود ±3 درصد و دقت گشتاور حدود ±5 درصد اعلام شده است. :contentReference[oaicite:1]{index=1}
در هنگام اندازهگیری موتور، شرایط کاری موتور اهمیت زیادی دارد. طبق مستندات فلوک، دقت مشخصات موتور برای توان بیش از 30 درصد توان نامی معتبر است و برای دستیابی به شرایط پایدار اندازهگیری، موتور باید در شرایط کاری مناسب و دمای پایدار قرار داشته باشد. :contentReference[oaicite:2]{index=2}
اندازهگیری توان و انرژی با FLUKE 438-II
این دستگاه علاوه بر تحلیل موتور، یک آنالایزر کامل کیفیت توان محسوب میشود و میتواند توان اکتیو، توان راکتیو، توان ظاهری، انرژی و ضریب توان را اندازهگیری کند. در استفاده با پراب جریان مناسب، محدوده اندازهگیری جریان میتواند تا چند هزار آمپر باشد و برای سیستمهای صنعتی با جریان بالا نیز قابل استفاده است. طبق مشخصات فنی فلوک، توان قابل اندازهگیری با پراب i430-Flex تا 6000 مگاوات اعلام شده است که مقدار واقعی قابل اندازهگیری به شرایط سیستم و مقیاس پراب وابسته است. :contentReference[oaicite:3]{index=3}
تحلیل هارمونیک و کیفیت توان
هارمونیکها یکی از عوامل مهم کاهش کیفیت توان و ایجاد مشکلات حرارتی و عملکردی در تجهیزات الکتریکی هستند. پاور آنالایزر FLUKE 438-II امکان تحلیل هارمونیکهای ولتاژ و جریان را تا مرتبه 50 فراهم میکند و میتواند THD را نیز اندازهگیری نماید. این قابلیت برای بررسی منابع تولید هارمونیک مانند درایوهای موتور، منابع تغذیه سوئیچینگ، UPS، تجهیزات الکترونیکی قدرت و بارهای غیرخطی کاربرد دارد. :contentReference[oaicite:4]{index=4}

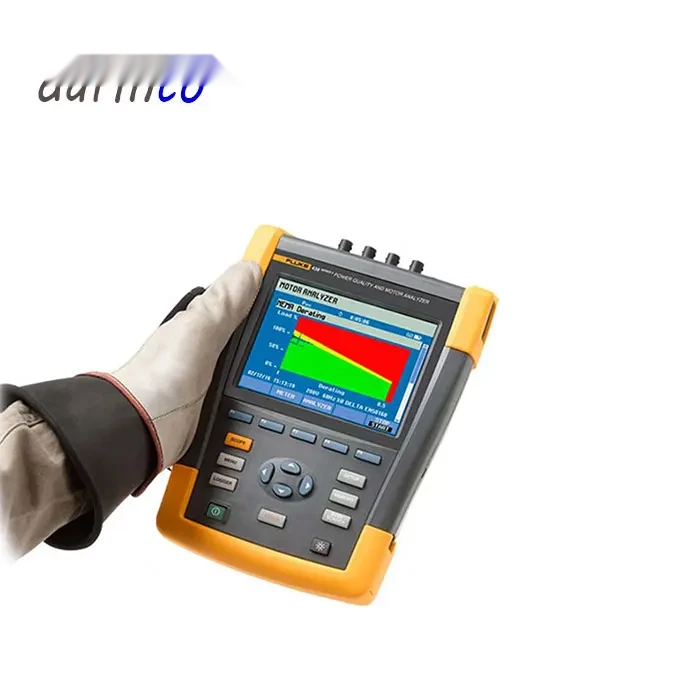

اندازهگیری عدم تعادل در موتور و شبکه سهفاز
عدم تعادل ولتاژ یا جریان در سیستمهای سهفاز میتواند موجب افزایش جریان، ایجاد گرما و کاهش عمر موتور شود. FLUKE 438-II قابلیت اندازهگیری Unbalance و محاسبه پارامترهای مرتبط با کاهش توان موتور را دارد. میزان عدم تعادل NEMA در این دستگاه در محدوده 0 تا 100 درصد با رزولوشن 0.1 درصد اندازهگیری میشود. :contentReference[oaicite:5]{index=5}
حافظه و ذخیرهسازی اطلاعات در FLUKE 438-II
یکی از مزیتهای مهم این پاور آنالایزر، قابلیت ثبت و ذخیره اطلاعات برای تحلیلهای بعدی است. دستگاه بهصورت استاندارد دارای کارت حافظه SD با ظرفیت 8GB است و امکان استفاده از کارت حافظه SDHC تا 32GB نیز وجود دارد. اطلاعات مربوط به Trend، رخدادها، اندازهگیریها و سایر دادههای ثبتشده میتوانند روی حافظه ذخیره شوند. :contentReference[oaicite:6]{index=6}
نمایشگر و ارتباط با کامپیوتر
FLUKE 438-II به نمایشگر LCD رنگی با ابعاد 127 × 88 میلیمتر و قطر 6 اینچ مجهز است. رزولوشن نمایشگر 320 × 240 پیکسل بوده و روشنایی و کنتراست آن قابل تنظیم است. دستگاه همچنین دارای رابط Mini-USB-B و USB ایزوله برای اتصال به کامپیوتر است و امکان استفاده از نرمافزار PowerLog 430-II برای بررسی و مدیریت دادهها را فراهم میکند. :contentReference[oaicite:7]{index=7}
کاربردهای پاور و موتور آنالایزر فلوک FLUKE 438-II
- عیبیابی موتورهای الکتریکی سهفاز
- بررسی راندمان موتورهای صنعتی
- اندازهگیری توان مکانیکی موتور
- اندازهگیری گشتاور و سرعت موتور
- تحلیل کیفیت توان در شبکههای سهفاز
- بررسی هارمونیک و THD
- بررسی عدم تعادل ولتاژ و جریان
- پایش مصرف انرژی تجهیزات صنعتی
- بررسی عملکرد درایوهای موتور
- عیبیابی تابلوهای برق صنعتی
- تعمیر و نگهداری پیشگیرانه تجهیزات الکتریکی
- بررسی مشکلات کیفیت برق در کارخانهها و خطوط تولید
مزایای استفاده از FLUKE 438-II در تعمیر و نگهداری موتور
استفاده از یک دستگاه برای بررسی همزمان کیفیت توان و عملکرد موتور باعث میشود فرآیند عیبیابی سریعتر و منظمتر انجام شود. کاربر میتواند ابتدا وضعیت ولتاژ، جریان، توان، هارمونیک و عدم تعادل را بررسی کرده و سپس عملکرد مکانیکی موتور را از نظر سرعت، گشتاور، توان و راندمان ارزیابی کند.
این رویکرد برای برنامههای نگهداری پیشگیرانه و تعمیرات مبتنی بر وضعیت اهمیت زیادی دارد؛ زیرا مشکلات مربوط به کیفیت توان و عملکرد موتور را میتوان پیش از تبدیل شدن به خرابی جدی شناسایی کرد.
مشخصات فنی پاور آنالایزر و موتور آنالایزر FLUKE 438-II
نوع دستگاه
پاور آنالایزر و موتور آنالایزر کیفیت توان سهفاز
نوع موتور
موتور آسنکرون سهفاز
ولتاژ RMS
1 تا 1000V فاز به نول؛ رزولوشن 0.01V
ولتاژ پیک
1 تا 1400V Peak؛ رزولوشن 1V
جریان با i430-Flex 1x
5 تا 6000A
جریان با i430-Flex 10x
0.5 تا 600A
توان
تا 6000MW با i430-Flex
ضریب توان
0 تا 1؛ رزولوشن 0.001
هارمونیک
DC و مرتبه 1 تا 50
فلیکر
Pst، Plt، Pst (1 دقیقه) و Pinst
توان مکانیکی موتور
0.7 تا 746kW / 1 تا 1000hp
رزولوشن توان مکانیکی
0.1kW / 0.1hp
حافظه استاندارد
8GB SD Card
حداکثر حافظه قابل پشتیبانی
تا 32GB
نمایشگر
LCD رنگی 6 اینچ، رزولوشن 320×240 پیکسل
رابط ارتباطی
Mini-USB-B و USB ایزوله
نرمافزار
PowerLog 430-II
کلاس ایمنی
CAT III 1000V / CAT IV 600V
دمای کاری
0 تا 40°C؛ تا 50°C با محدودیت باتری
اقلام همراه پاور آنالایزر FLUKE 438-II
- ست لیدهای تست
- چهار عدد پراب جریان انعطافپذیر i430
- باتری
- آداپتور برق
- کارت حافظه SD با ظرفیت 8GB
- کیف حمل نرم
- نرمافزار PowerLog 430-II و مستندات محصول
سوالات متداول درباره FLUKE 438-II
پاور آنالایزر FLUKE 438-II چه تفاوتی با پاور آنالایزرهای معمولی دارد؟
مهمترین تفاوت FLUKE 438-II قابلیت موتور آنالایزر آن است. این دستگاه علاوه بر تحلیل کیفیت توان، امکان بررسی پارامترهای مکانیکی موتور مانند توان مکانیکی، گشتاور، سرعت و راندمان را نیز فراهم میکند.
آیا FLUKE 438-II برای موتور سهفاز مناسب است؟
بله. این دستگاه برای تحلیل موتورهای آسنکرون سهفاز طراحی شده و امکان اندازهگیری پارامترهای الکتریکی و مکانیکی موتور را فراهم میکند.
آیا FLUKE 438-II توان مکانیکی موتور را اندازهگیری میکند؟
بله. توان مکانیکی موتور در محدوده 0.7 تا 746 کیلووات اندازهگیری میشود و دقت اعلامشده برای این پارامتر حدود ±3 درصد است.
محدوده اندازهگیری گشتاور FLUKE 438-II چقدر است؟
محدوده اندازهگیری گشتاور طبق مشخصات فنی فلوک تا 10000 نیوتنمتر است و رزولوشن آن 0.1 نیوتنمتر اعلام شده است. :contentReference[oaicite:8]{index=8}
آیا FLUKE 438-II هارمونیک را اندازهگیری میکند؟
بله. دستگاه امکان تحلیل هارمونیکهای ولتاژ و جریان تا مرتبه 50 و اندازهگیری THD را دارد.
حافظه FLUKE 438-II چقدر است؟
حافظه استاندارد دستگاه شامل کارت SD با ظرفیت 8GB است و طبق مشخصات فلوک امکان استفاده از کارت SDHC تا ظرفیت 32GB نیز وجود دارد.
آیا FLUKE 438-II به کامپیوتر متصل میشود؟
بله. این دستگاه دارای رابط Mini-USB-B و USB ایزوله بوده و برای انتقال و تحلیل اطلاعات میتوان از نرمافزار PowerLog 430-II استفاده کرد.
آیا FLUKE 438-II برای بررسی راندمان موتور مناسب است؟
بله. یکی از قابلیتهای اصلی موتور آنالایزر 438-II محاسبه راندمان موتور در محدوده 0 تا 100 درصد است. این قابلیت برای بررسی عملکرد موتور و شناسایی شرایط کمبازده بسیار کاربردی است.
کلاس ایمنی FLUKE 438-II چیست؟
این دستگاه دارای رده ایمنی CAT III 1000V و CAT IV 600V است و برای اندازهگیری در محیطهای صنعتی و سیستمهای توزیع برق طراحی شده است. :contentReference[oaicite:9]{index=9}
آیا FLUKE 438-II هنوز تولید میشود؟
طبق صفحه رسمی فلوک، مدل FLUKE 438-II در وضعیت «Discontinued or reclassified» قرار گرفته است. بنابراین هنگام خرید این مدل باید وضعیت موجودی، اصالت کالا و شرایط تأمین آن بررسی شود. :contentReference[oaicite:10]{index=10}
خرید پاور آنالایزر و موتور آنالایزر فلوک FLUKE 438-II
پاور آنالایزر و موتور آنالایزر FLUKE 438-II یک ابزار تخصصی برای مهندسان برق و تکنسینهای تعمیر و نگهداری است که بهصورت همزمان قابلیت تحلیل کیفیت توان و بررسی عملکرد موتورهای سهفاز را ارائه میدهد. تحلیل هارمونیک، THD، عدم تعادل، توان، انرژی، فلیکر، سرعت، گشتاور، توان مکانیکی و راندمان از مهمترین قابلیتهای این دستگاه هستند.
برای اطلاع از قیمت FLUKE 438-II، وضعیت موجودی، اصالت کالا، شرایط گارانتی و دریافت مشاوره برای انتخاب پاور آنالایزر مناسب، با کارشناسان کالیبکس در ارتباط باشید.
