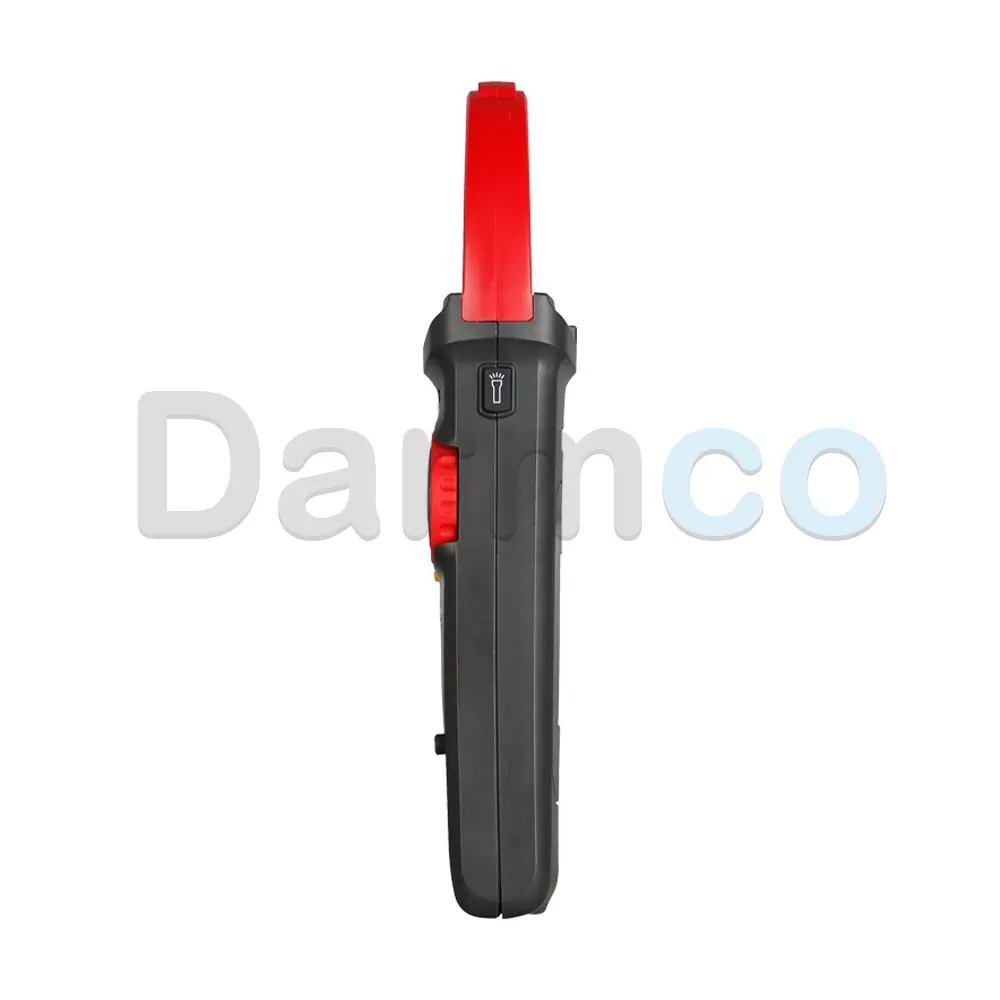

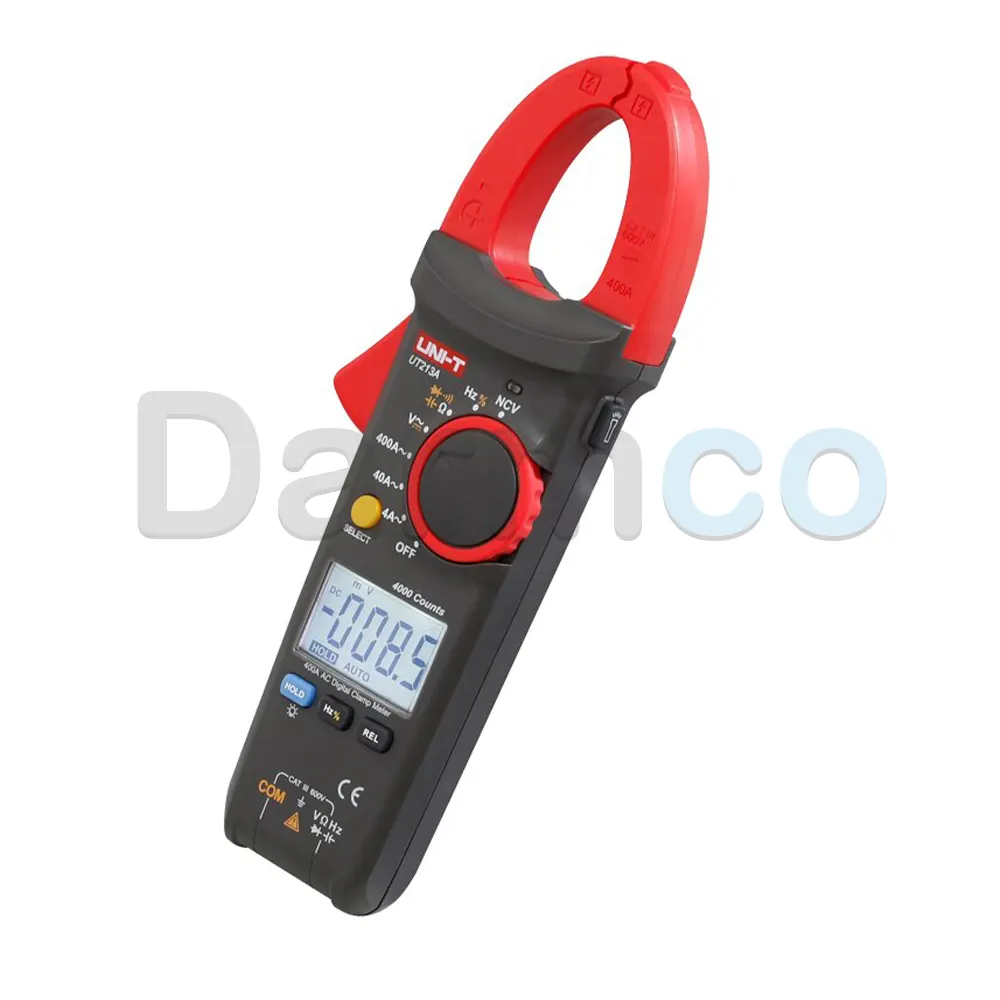

مولتی متر کلمپی یونیتی UNI-T UT213A؛ کلمپ آمپرمتر دیجیتال 400 آمپر
مولتی متر کلمپی یونیتی مدل UNI-T UT213A یک کلمپ آمپرمتر دیجیتال چندمنظوره برای اندازهگیری جریان AC، ولتاژ AC و DC، مقاومت، ظرفیت خازنی و فرکانس است. این مدل از سری UT213 شرکت UNI-T بوده و برای برقکاران، تکنسینهای تعمیر و نگهداری، عیبیابی تجهیزات الکتریکی و کاربردهای عمومی اندازهگیری طراحی شده است.
مهمترین ویژگی کلمپ متر UNI-T UT213A امکان اندازهگیری جریان متناوب تا 400 آمپر بدون نیاز به قطع کردن هادی مدار است. این دستگاه دارای دهانه فک 30 میلیمتری، نمایشگر LCD چهاررقمی با 4000 شمارش، رنجیابی خودکار، تشخیص ولتاژ غیرتماسی NCV، تست پیوستگی، Data Hold، حالت اندازهگیری نسبی، نور پسزمینه و چراغ قوه داخلی است. مشخصات رسمی UNI-T همچنین رده ایمنی CAT III 600V را برای این سری اعلام میکند.
معرفی کلمپ متر UNI-T UT213A
UNI-T UT213A برای کاربرانی طراحی شده است که علاوه بر یک مولتیمتر دیجیتال، به امکان اندازهگیری جریان AC با فک کلمپی نیاز دارند. در اندازهگیری جریان با کلمپ متر، هادی موردنظر داخل فک دستگاه قرار میگیرد و برخلاف روش سری، نیازی به باز کردن مسیر جریان برای قرار دادن آمپرمتر در مدار نیست.
UT213A میتواند جریان AC را در رنجهای 4A، 40A و 400A اندازهگیری کند. دقت پایه اندازهگیری جریان AC در مشخصات فنی این مدل ±(1.8%+9) اعلام شده است.
اندازهگیری جریان AC تا 400 آمپر
مهمترین قابلیت کلمپ آمپرمتر UNI-T UT213A اندازهگیری جریان متناوب تا 400 آمپر است. این دستگاه سه محدوده اصلی 4A، 40A و 400A را در اختیار کاربر قرار میدهد و میتواند برای بررسی جریان مصرفی بسیاری از تجهیزات و مدارهای الکتریکی مورد استفاده قرار گیرد.
توجه داشته باشید که UT213A برای اندازهگیری جریان DC با فک کلمپی طراحی نشده است. در جدول رسمی سری UT213، اندازهگیری جریان DC فقط برای مدل UT213C درج شده و UT213A و UT213B فاقد این قابلیت هستند. همچنین UT213A فاقد True RMS است؛ بنابراین هنگام انتخاب بین مدلهای این سری، نوع جریان و روش اندازهگیری موردنیاز باید در نظر گرفته شود.
دهانه فک 30 میلیمتری
فک کلمپی UNI-T UT213A دارای دهانه حدود 30 میلیمتر است. این دهانه برای اندازهگیری جریان هادیهایی که از نظر قطر یا ابعاد در محدوده قابل قبول فک قرار دارند مناسب است.
برای دستیابی به اندازهگیری صحیح، هادی موردنظر باید بهطور کامل در محدوده فک قرار گرفته و فک بهدرستی بسته شود. پیش از انتخاب این مدل برای کابلهای ضخیم، قطر یا ابعاد هادی را با دهانه 30 میلیمتری دستگاه مقایسه کنید.
اندازهگیری ولتاژ AC و DC تا 600 ولت
UT213A علاوه بر اندازهگیری جریان AC، امکان اندازهگیری ولتاژ AC و DC تا 600V را نیز دارد. این ویژگی باعث میشود دستگاه تنها یک آمپرمتر کلمپی نباشد و بتوان از آن برای بررسی ولتاژ مدارها، منابع تغذیه و تجهیزات الکتریکی نیز استفاده کرد.
دقت پایه ولتاژ AC برابر با ±(1.2%+5) و دقت پایه ولتاژ DC برابر با ±(0.8%+1) اعلام شده است. رنجهای اندازهگیری ولتاژ شامل محدودههایی از میلیولت تا 600 ولت هستند.
اندازهگیری مقاومت تا 40 مگااهم
مولتی متر کلمپی UNI-T UT213A قابلیت اندازهگیری مقاومت الکتریکی تا 40MΩ را دارد. رنجهای مقاومت شامل 400Ω، 4kΩ، 40kΩ، 400kΩ، 4MΩ و 40MΩ هستند و دقت پایه این بخش ±(1%+2) اعلام شده است.
این قابلیت برای بررسی مقاومت مسیرهای الکتریکی، قطعات و مدارها و انجام عیبیابیهای عمومی کاربرد دارد.
اندازهگیری ظرفیت خازنی تا 100 میکروفاراد
UT213A قابلیت اندازهگیری ظرفیت خازنی را نیز ارائه میدهد. محدوده ظرفیت خازنی این مدل تا 100µF است و دقت پایه آن ±(4%+5) اعلام شده است.
رنجهای ظرفیت خازنی شامل 50nF، 500nF، 5µF، 50µF و 100µF هستند. هنگام تست خازن، رعایت اصول ایمنی و تخلیه مناسب خازن پیش از اتصال پرابها ضروری است.
اندازهگیری فرکانس تا 1 مگاهرتز
یکی دیگر از قابلیتهای مهم UNI-T UT213A اندازهگیری فرکانس در محدوده 10Hz تا 1MHz است. دقت پایه اندازهگیری فرکانس برابر با ±(0.1%+4) اعلام شده است.
وجود این قابلیت باعث میشود UT213A در کنار کاربردهای برق و تعمیرات، برای برخی بررسیهای سیگنال و مدارهای الکتریکی نیز قابل استفاده باشد.
تشخیص ولتاژ غیرتماسی NCV
کلمپ متر UNI-T UT213A به قابلیت NCV یا تشخیص ولتاژ غیرتماسی مجهز است. NCV امکان بررسی اولیه وجود میدان الکتریکی ناشی از ولتاژ AC را بدون تماس مستقیم پراب با هادی فراهم میکند.
با وجود کاربردی بودن NCV، این قابلیت نباید بهعنوان تنها روش برای تأیید بیبرقی مدار استفاده شود. در کارهای تخصصی برق، وضعیت مدار باید با روش اندازهگیری مناسب و مطابق الزامات ایمنی تأیید شود.
رنجیابی خودکار برای استفاده آسانتر
UT213A از Auto Range یا رنجیابی خودکار پشتیبانی میکند. در این حالت دستگاه متناسب با کمیت اندازهگیریشده، محدوده مناسب را انتخاب میکند و کاربر برای بسیاری از اندازهگیریهای روزمره نیازی به انتخاب دستی رنج ندارد.
Data Hold و حالت Relative
قابلیت Data Hold در UT213A امکان ثابت نگه داشتن مقدار نمایش دادهشده روی صفحه را فراهم میکند. این ویژگی زمانی مفید است که کاربر پس از انجام اندازهگیری نیاز داشته باشد مقدار ثبتشده را بدون نگاه کردن مداوم به نمایشگر بررسی کند.
دستگاه همچنین دارای Relative Mode است. حالت نسبی برای مشاهده تغییرات نسبت به یک مقدار مرجع کاربرد دارد و در برخی فرآیندهای عیبیابی میتواند خواندن تغییرات را سادهتر کند.
نمایشگر 4000 Counts با نور پسزمینه
نمایشگر UNI-T UT213A از نوع LCD با ظرفیت 4000 Counts است و ابعاد نمایشگر حدود 38 × 24 میلیمتر اعلام شده است.
نور پسزمینه LCD نیز امکان مشاهده بهتر اعداد در محیطهای کمنور را فراهم میکند. این ویژگی برای تکنسینهایی که در تابلو برق، موتورخانه یا فضاهای محدود کار میکنند، کاربردی است.
چراغ قوه داخلی
یکی از ویژگیهای کاربردی کلمپ آمپرمتر UT213A وجود چراغ قوه داخلی است. این قابلیت در هنگام اندازهگیری داخل تابلوهای برق، فضاهای کمنور یا محلهایی که دسترسی به نور مناسب دشوار است، میتواند دید کاربر را بهتر کند.
تست دیود و پیوستگی مدار
UT213A امکان تست دیود و تست پیوستگی مدار را دارد. ولتاژ تست دیود در مشخصات این مدل حدود 1.5V اعلام شده است.
تست پیوستگی همراه با بیزر به کاربر کمک میکند وجود اتصال الکتریکی در مسیر موردنظر را سریعتر بررسی کند.
مشخصات فنی مولتی متر کلمپی UNI-T UT213A
| مشخصه | مقدار / مشخصات |
|---|
| برند |
UNI-T |
|---|
| مدل |
UT213A |
|---|
| نوع دستگاه |
مولتی متر کلمپی دیجیتال / کلمپ آمپرمتر |
|---|
| نوع جریان قابل اندازهگیری با فک |
AC |
|---|
| حداکثر جریان AC |
400A |
|---|
| رنج جریان AC |
4A / 40A / 400A |
|---|
| دقت جریان AC |
±(1.8%+9) |
|---|
| اندازهگیری جریان DC |
ندارد |
|---|
| حداکثر ولتاژ AC |
600V |
|---|
| دقت ولتاژ AC |
±(1.2%+5) |
|---|
| حداکثر ولتاژ DC |
600V |
|---|
| دقت ولتاژ DC |
±(0.8%+1) |
|---|
| محدوده مقاومت |
400Ω تا 40MΩ |
|---|
| دقت مقاومت |
±(1%+2) |
|---|
| محدوده ظرفیت خازنی |
50nF تا 100µF |
|---|
| دقت ظرفیت خازنی |
±(4%+5) |
|---|
| محدوده فرکانس |
10Hz تا 1MHz |
|---|
| دقت فرکانس |
±(0.1%+4) |
|---|
| True RMS |
ندارد |
|---|
| تست دیود |
دارد؛ حدود 1.5V |
|---|
| تست پیوستگی |
دارد |
|---|
| تشخیص ولتاژ غیرتماسی |
NCV دارد |
|---|
| رنجیابی خودکار |
دارد |
|---|
| Data Hold |
دارد |
|---|
| Relative Mode |
دارد |
|---|
| MAX/MIN |
ندارد |
|---|
| نور پسزمینه LCD |
دارد |
|---|
| چراغ قوه |
دارد |
|---|
| دهانه فک |
30mm |
|---|
| نمایشگر |
LCD، 4000 Counts |
|---|
| ابعاد نمایشگر |
38 × 24mm |
|---|
| امپدانس ورودی DCV |
حداقل 10MΩ |
|---|
| نشانگر باتری ضعیف |
≤3.6V |
|---|
| خاموشی خودکار |
دارد |
|---|
| حفاظت ورودی |
دارد |
|---|
| باتری |
3 عدد باتری 1.5V نوع R03 |
|---|
| وزن |
حدود 280 گرم |
|---|
| ابعاد دستگاه |
220 × 75 × 40 میلیمتر |
|---|
| استاندارد ایمنی |
CAT III 600V |
|---|
| گواهیها |
CE، UKCA، cETLus |
|---|
مشخصات فوق بر اساس اطلاعات منتشرشده برای سری UT213 و دادههای فنی اختصاصی مدل UT213A تنظیم شدهاند. در جدول رسمی UNI-T، UT213A دارای جریان AC تا 400A، ولتاژ AC/DC تا 600V، مقاومت تا 40MΩ، ظرفیت تا 100µF و فرکانس تا 1MHz است.
کاربردهای مولتی متر کلمپی UNI-T UT213A
به دلیل ترکیب کلمپ آمپرمتر و قابلیتهای یک مولتیمتر دیجیتال، UNI-T UT213A میتواند در طیف متنوعی از کارهای اندازهگیری و عیبیابی مورد استفاده قرار گیرد.
- اندازهگیری جریان AC تا 400 آمپر
- بررسی جریان مصرفی تجهیزات الکتریکی
- عیبیابی تابلوهای برق
- تعمیر و نگهداری تجهیزات الکتریکی
- اندازهگیری ولتاژ AC و DC
- بررسی مقاومت مدارها و قطعات
- اندازهگیری ظرفیت خازن
- اندازهگیری فرکانس
- تست دیود
- تست پیوستگی مدار
- تشخیص اولیه ولتاژ با NCV
- کار در محیطهای کمنور با کمک نور پسزمینه و چراغ قوه
- کاربردهای عمومی برقکاری و تعمیرات
مزایای UNI-T UT213A
- اندازهگیری جریان AC تا 400 آمپر
- دهانه فک 30 میلیمتری
- اندازهگیری ولتاژ AC و DC تا 600 ولت
- اندازهگیری مقاومت تا 40 مگااهم
- اندازهگیری ظرفیت خازنی تا 100 میکروفاراد
- اندازهگیری فرکانس تا 1 مگاهرتز
- نمایشگر 4000 شمارشی
- رنجیابی خودکار
- تشخیص ولتاژ غیرتماسی NCV
- Data Hold
- Relative Mode
- تست دیود و پیوستگی
- نور پسزمینه LCD
- چراغ قوه داخلی
- خاموشی خودکار
- حفاظت ورودی
- طراحی قابل حمل با وزن حدود 280 گرم
تفاوت UT213A با UT213B و UT213C
سری UT213 شامل سه مدل UT213A، UT213B و UT213C است، اما این مدلها از نظر قابلیتهای اندازهگیری یکسان نیستند. UT213A برای اندازهگیری جریان AC تا 400 آمپر طراحی شده و فاقد True RMS و اندازهگیری جریان DC است.
مدلهای UT213B و UT213C دارای True RMS هستند و UT213C علاوه بر جریان AC، قابلیت اندازهگیری جریان DC را نیز ارائه میدهد. بنابراین اگر اندازهگیری جریان DC یا True RMS برای شما ضروری است، باید مدل مناسب دیگری از این خانواده انتخاب شود.
| قابلیت | UT213A | UT213B | UT213C |
|---|
| جریان AC |
400A |
400A |
400A |
| جریان DC |
ندارد |
ندارد |
400A |
| True RMS |
ندارد |
دارد |
دارد |
| دهانه فک |
30mm |
30mm |
30mm |
| MAX/MIN |
ندارد |
دارد |
دارد |
| اندازهگیری دما |
ندارد |
دارد |
دارد |
| ظرفیت خازنی |
تا 100µF |
تا 40mF |
تا 40mF |
نکات مهم هنگام استفاده از UT213A
رده ایمنی اعلامشده برای سری UT213 برابر CAT III 600V است، اما رعایت رده ایمنی به معنی بینیازی از اصول ایمنی برق نیست. پیش از اندازهگیری، سلامت دستگاه، فک، پرابها و کابلهای تست را بررسی کنید و همیشه در محدوده مجاز دستگاه کار کنید.
برای اندازهگیری جریان با فک، فقط هادی موردنظر را داخل فک قرار دهید. قرار گرفتن همزمان هادی رفت و برگشت در فک میتواند باعث خنثی شدن میدان مغناطیسی و ایجاد نتیجه نادرست شود.
هنگام اندازهگیری مقاومت، ظرفیت خازنی یا تست دیود، از مناسب بودن وضعیت مدار و نبود ولتاژ ناخواسته اطمینان حاصل کنید. همچنین NCV صرفاً یک روش تشخیص اولیه است و برای تأیید بیبرقی مدار نباید بهتنهایی مورد استفاده قرار گیرد.
سوالات متداول درباره UNI-T UT213A
UNI-T UT213A تا چند آمپر را اندازهگیری میکند؟
UT213A جریان AC را تا حداکثر 400 آمپر و در رنجهای 4A، 40A و 400A اندازهگیری میکند.
آیا UT213A جریان DC را اندازهگیری میکند؟
خیر. UT213A برای اندازهگیری جریان کلمپی DC طراحی نشده است. در سری UT213، قابلیت اندازهگیری جریان DC مربوط به مدل UT213C است.
آیا UNI-T UT213A قابلیت True RMS دارد؟
خیر. طبق مشخصات رسمی UNI-T، UT213A فاقد True RMS است. مدلهای UT213B و UT213C دارای True RMS هستند.
دهانه فک UT213A چقدر است؟
دهانه فک این مدل حدود 30 میلیمتر است.
حداکثر ولتاژ قابل اندازهگیری UT213A چقدر است؟
UT213A قابلیت اندازهگیری ولتاژ AC و DC تا 600 ولت را دارد.
مقاومت را تا چه مقداری اندازهگیری میکند؟
محدوده اندازهگیری مقاومت UT213A تا 40 مگااهم است.
آیا UT213A ظرفیت خازنی را اندازهگیری میکند؟
بله. محدوده اندازهگیری ظرفیت خازنی این مدل تا 100 میکروفاراد است.
محدوده اندازهگیری فرکانس UT213A چقدر است؟
UT213A فرکانس را در محدوده 10 هرتز تا 1 مگاهرتز اندازهگیری میکند.
آیا UT213A قابلیت NCV دارد؟
بله. این مدل به قابلیت تشخیص ولتاژ غیرتماسی NCV مجهز است.
آیا UT213A رنجیابی خودکار دارد؟
بله. دستگاه دارای Auto Range است و محدوده مناسب اندازهگیری را بهصورت خودکار انتخاب میکند.
آیا UT213A قابلیت MAX/MIN دارد؟
خیر. قابلیت MAX/MIN در UT213A وجود ندارد و طبق مشخصات سری UT213 در مدلهای UT213B و UT213C ارائه شده است.
آیا UT213A حالت Relative دارد؟
بله. دستگاه دارای Relative Mode برای اندازهگیری نسبی است.
نمایشگر UT213A چند شمارشی است؟
نمایشگر این مدل 4000 Counts است و ابعاد آن حدود 38 × 24 میلیمتر اعلام شده است.
آیا UT213A نور پسزمینه دارد؟
بله. نمایشگر LCD این مدل دارای نور پسزمینه است.
آیا UT213A چراغ قوه دارد؟
بله. چراغ قوه داخلی برای کار در محیطهای کمنور در نظر گرفته شده است.
آیا UT213A تست دیود دارد؟
بله. تست دیود در این مدل وجود دارد و ولتاژ تست دیود حدود 1.5 ولت اعلام شده است.
وزن مولتی متر کلمپی UNI-T UT213A چقدر است؟
وزن دستگاه حدود 280 گرم است.
ابعاد UNI-T UT213A چقدر است؟
ابعاد دستگاه حدود 220 × 75 × 40 میلیمتر است.
باتری UT213A چیست؟
دستگاه با سه عدد باتری 1.5 ولتی نوع R03 تغذیه میشود.
رده ایمنی UNI-T UT213A چیست؟
سری UT213 طبق مشخصات رسمی UNI-T دارای رده ایمنی CAT III 600V است.
UT213A برای چه کسانی مناسب است؟
این مدل برای برقکاران، تکنسینهای تعمیر و نگهداری، عیبیابی تجهیزات الکتریکی و کاربرانی که به اندازهگیری جریان AC تا 400 آمپر و پارامترهایی مانند ولتاژ، مقاومت، ظرفیت و فرکانس نیاز دارند مناسب است.
آیا UT213A برای اندازهگیری جریان DC مناسب است؟
خیر. اگر اندازهگیری جریان DC برای شما ضروری است، UT213A انتخاب مناسبی نیست و باید مدلی مانند UT213C که طبق مشخصات رسمی دارای اندازهگیری جریان DC است، بررسی شود.
