تستر سوکت دیجیتال مستک MESTEK ST06؛ تست پریز، تشخیص خطای سیم کشی و بررسی CFCI
تستر سوکت دیجیتال مستک مدل MESTEK ST06 یک ابزار کاربردی و قابل حمل برای بررسی سریع وضعیت سیم کشی پریزهای برق و تشخیص برخی خطاهای متداول در مدارهای الکتریکی است. این دستگاه با اتصال مستقیم به پریز، وضعیت سیم های فاز، نول و ارت را بررسی کرده و نتیجه را از طریق نمایشگر رنگی VA و چراغ های نشانگر در اختیار کاربر قرار می دهد. طراحی ساده و سرعت بالای تست باعث شده است که ST06 برای برق کاران، تکنسین های تاسیسات، بازرسان ساختمان، سرویس کاران و کاربران فنی گزینه ای مناسب برای بررسی اولیه پریزها باشد.
یکی از مزیت های مهم تستر پریز MESTEK ST06 این است که برای انجام بررسی اولیه نیازی به باز کردن قاب پریز یا دسترسی مستقیم به سیم های داخلی ندارد. کافی است دستگاه به پریز سازگار متصل شود تا وضعیت سیم کشی روی نمایشگر مشخص شود. این قابلیت در زمان عیب یابی تعداد زیادی پریز در ساختمان ها، دفاتر، کارگاه ها و محیط های تاسیساتی می تواند موجب صرفه جویی قابل توجه در زمان شود.
تستر سوکت MESTEK ST06 چه خطاهایی را تشخیص می دهد؟
تستر سوکت MESTEK ST06 برای شناسایی خطاهای رایج در سیم کشی پریزهای سه سیمه طراحی شده است. این دستگاه می تواند وضعیت صحیح سیم کشی و برخی خطاهای متداول مانند قطع ارت، قطع نول، قطع فاز، جابه جایی فاز و نول، جابه جایی فاز و ارت و قطع هم زمان نول و ارت را مشخص کند. تشخیص این موارد می تواند به برق کار کمک کند تا پیش از اتصال تجهیزات الکتریکی، وضعیت اولیه پریز را بررسی و در صورت مشاهده خطا، عیب یابی تخصصی را انجام دهد.
لازم است توجه شود که تستر سوکت یک ابزار تشخیص اولیه سیم کشی است و نباید آن را جایگزین مولتی متر، تستر عایق، ارت تستر حرفه ای یا تجهیزات تخصصی اندازه گیری شبکه برق دانست. در صورت مشاهده سیم کشی غیرعادی، ولتاژ نامناسب یا هرگونه خطای خطرناک، بررسی و تعمیر باید توسط فرد متخصص انجام شود.

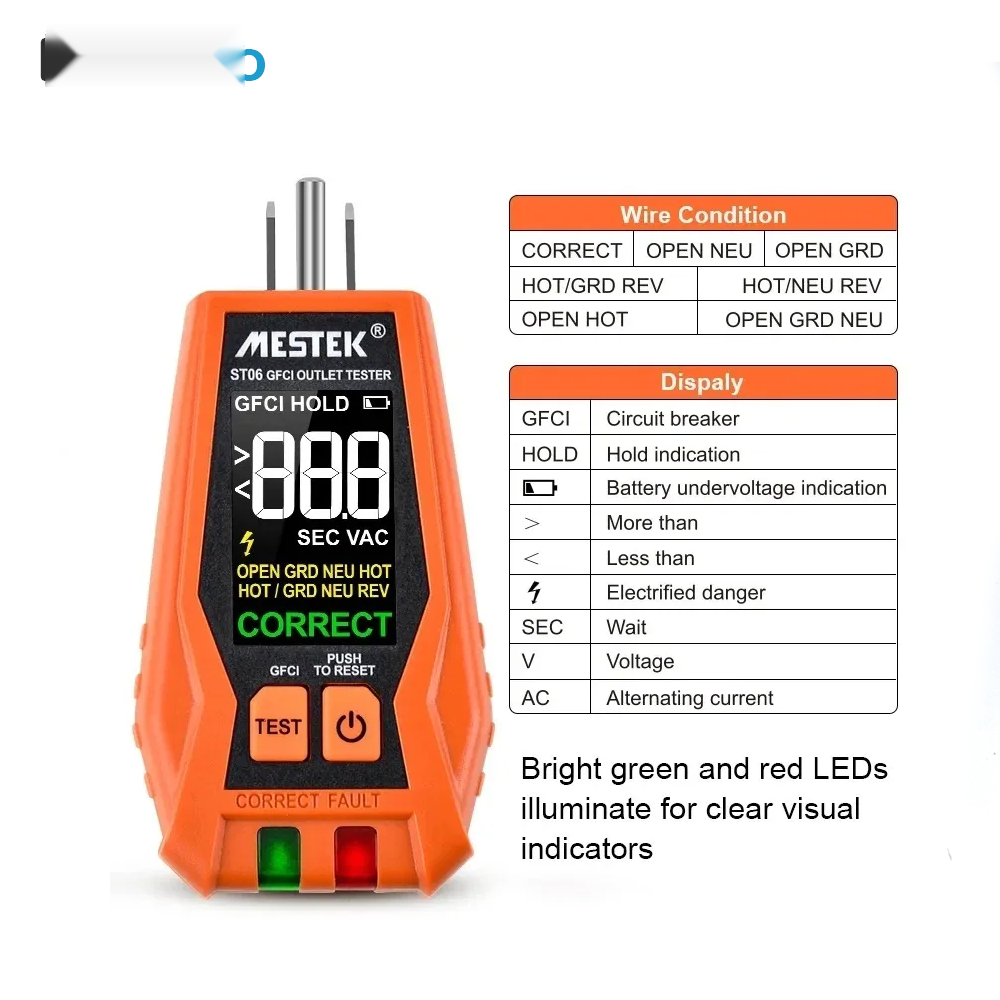

نمایشگر رنگی VA در تستر پریز مستک ST06
یکی از تفاوت های مهم MESTEK ST06 نسبت به تسترهای سوکت ساده، استفاده از نمایشگر رنگی VA است. این نمایشگر وضعیت سیم کشی و اطلاعات تست را به شکل واضح تری نمایش می دهد و در محیط های کم نور نیز خوانایی مناسبی دارد. علاوه بر نمایشگر، چراغ نشانگر نیز برای ارائه بازخورد سریع درباره وضعیت تست در نظر گرفته شده است.
ترکیب نمایشگر و چراغ های نشانگر باعث می شود کاربر برای بررسی تعداد زیادی پریز، نیاز کمتری به استفاده از تجهیزات جانبی داشته باشد. وزن حدود 85 گرم و ابعاد جمع وجور 114 × 56 × 30 میلی متر نیز حمل این تستر را در جعبه ابزار بسیار آسان می کند.
قابلیت تست CFCI در MESTEK ST06
مدل MESTEK ST06 علاوه بر تشخیص وضعیت سیم کشی، به قابلیت تست CFCI مجهز شده است. این قابلیت برای بررسی عملکرد مدارهای حفاظتی سازگار با دستگاه کاربرد دارد و می تواند در کنترل اولیه عملکرد حفاظت در برابر خطای الکتریکی مورد استفاده قرار گیرد.
برای انجام تست CFCI باید شرایط مدار مطابق دستورالعمل سازنده باشد. نتیجه این آزمایش نباید به تنهایی مبنای تأیید ایمنی کامل یک تاسیسات الکتریکی قرار گیرد و در پروژه های حساس، بررسی تخصصی سیستم حفاظتی و اندازه گیری های لازم باید توسط تکنسین واجد صلاحیت انجام شود.
استاندارد پریز MESTEK ST06؛ نکته مهم برای کاربران ایرانی
یکی از مهم ترین نکات هنگام خرید تستر سوکت MESTEK ST06، توجه به نوع پریز سازگار با آن است. این مدل در منابع رسمی MESTEK برای پریزهای استاندارد آمریکای شمالی سه سیمه معرفی شده است و برای سیستم های 3-wire با استاندارد آمریکای شمالی طراحی شده است. بنابراین شکل فیزیکی پریز و شرایط شبکه برق محل استفاده باید پیش از خرید و استفاده بررسی شود.
در بسیاری از ساختمان های ایران از پریزهای استاندارد اروپایی استفاده می شود؛ بنابراین تستر سوکت MESTEK ST06 را نباید بدون بررسی سازگاری فیزیکی و الکتریکی، مستقیماً به پریزهای غیرهمسان متصل کرد. استفاده از تبدیل نامناسب نیز می تواند نتیجه تست را تحت تأثیر قرار دهد یا خطر ایمنی ایجاد کند.
نحوه استفاده از تستر سوکت MESTEK ST06
استفاده از ST06 بسیار ساده است؛ با این حال، به دلیل ماهیت برق شهر باید نکات ایمنی رعایت شود. برای انجام بررسی اولیه می توانید مراحل زیر را دنبال کنید:
- ابتدا از سازگاری نوع پریز با استاندارد دستگاه اطمینان حاصل کنید.
- تستر MESTEK ST06 را به پریز مورد نظر متصل کنید.
- پس از اتصال، وضعیت سیم کشی روی نمایشگر رنگی دستگاه مشاهده می شود.
- وضعیت نمایش داده شده را با راهنمای دستگاه تطبیق دهید.
- در صورت مشاهده خطای سیم کشی، از اتصال تجهیزات حساس به پریز خودداری کنید.
- در صورت نیاز و مطابق دستورالعمل سازنده، عملکرد CFCI را بررسی کنید.
- پس از پایان کار، دستگاه را از پریز جدا کنید.
کاربردهای تستر پریز MESTEK ST06
تستر سوکت دیجیتال مستک مدل ST06 برای طیف متنوعی از عملیات بازرسی و عیب یابی اولیه تاسیسات الکتریکی کاربرد دارد. مهم ترین موارد استفاده این دستگاه عبارتند از:
- بررسی اولیه سیم کشی پریزهای برق
- تشخیص قطع بودن سیم ارت
- تشخیص قطع بودن سیم نول
- تشخیص قطع بودن فاز
- تشخیص جابه جایی فاز و نول
- تشخیص جابه جایی فاز و ارت
- بررسی اولیه پریزهای دارای مدار حفاظتی سازگار
- بازرسی پریزها در پروژه های ساختمانی
- کنترل اولیه تاسیسات الکتریکی در دفاتر و محیط های کاری
- استفاده توسط برق کاران و تکنسین های تاسیسات
مزایای تستر سوکت دیجیتال MESTEK ST06
- نمایشگر رنگی VA: مشاهده واضح وضعیت تست و اطلاعات سیم کشی.
- تشخیص چند خطای رایج: کمک به شناسایی مشکلات متداول فاز، نول و ارت.
- تست CFCI: امکان بررسی عملکرد مدار حفاظتی سازگار با دستگاه.
- چراغ نشانگر: ارائه بازخورد سریع و ساده هنگام تست.
- خاموشی خودکار: خاموش شدن دستگاه پس از حدود 3 دقیقه برای کمک به کاهش مصرف باتری.
- نشانگر وضعیت باتری: اطلاع رسانی درباره کاهش شارژ باتری.
- ابعاد کوچک و وزن کم: مناسب حمل روزانه و قرارگیری در جعبه ابزار.
تستر MESTEK ST06 برای چه کسانی مناسب است؟
این دستگاه برای افرادی مناسب است که به یک ابزار سریع برای بررسی اولیه وضعیت پریزهای برق نیاز دارند. برق کاران، تکنسین های تاسیسات الکتریکی، نصابان تجهیزات، بازرسان ساختمان، نیروهای تعمیر و نگهداری، پیمانکاران برق و کاربران فنی می توانند از ST06 برای بررسی اولیه پریزها استفاده کنند.
تفاوت تستر سوکت با ارت سنج چیست؟
با وجود اینکه در برخی فروشگاه ها ST06 با عنوان «ارت سنج» نیز معرفی می شود، این دستگاه از نظر عملکرد با یک ارت سنج یا ارت تستر تخصصی تفاوت دارد. ارت سنج حرفه ای برای اندازه گیری مقاومت سیستم اتصال زمین و معمولاً مقاومت الکترود زمین بر حسب اهم طراحی شده است، در حالی که MESTEK ST06 یک تستر سوکت است و هدف اصلی آن بررسی وضعیت سیم کشی پریز و تشخیص برخی خطاهای رایج مدار است.
بنابراین اگر هدف شما اندازه گیری مقاومت چاه ارت، مقاومت الکترود زمین یا مقاومت ویژه خاک است، باید از ارت تستر مناسب استفاده کنید؛ اما اگر به دنبال ابزاری برای بررسی سریع وضعیت پریز و سیم کشی آن هستید، ST06 انتخاب تخصصی تری برای این کاربرد است.
نکات ایمنی هنگام استفاده از MESTEK ST06
- پیش از استفاده، سازگاری استاندارد پریز با دستگاه را بررسی کنید.
- بدنه دستگاه را هنگام استفاده باز یا دستکاری نکنید.
- در محیط های مرطوب یا دارای شرایط خطرناک، بدون رعایت دستورالعمل های ایمنی از دستگاه استفاده نکنید.
- تستر سوکت را جایگزین تجهیزات تخصصی ایمنی و اندازه گیری برق ندانید.
- در صورت مشاهده سیم کشی معیوب، تعمیرات را به برق کار متخصص بسپارید.
- برای تست CFCI، شرایط مدار و دستورالعمل سازنده را رعایت کنید.
چرا تستر سوکت MESTEK ST06 بخریم؟
اگر هدف شما خرید یک تستر پریز دیجیتال، تستر سوکت برق، تستر سیم کشی پریز یا تستر CFCI برای بررسی سریع وضعیت مدار است، MESTEK ST06 به دلیل نمایشگر رنگی، تشخیص چند خطای رایج سیم کشی، قابلیت تست CFCI، طراحی سبک و خاموشی خودکار می تواند گزینه ای کاربردی باشد. این دستگاه بیشتر برای بازرسی اولیه و عیب یابی سریع طراحی شده و برای اندازه گیری های تخصصی برق باید در کنار تجهیزات حرفه ای استفاده شود.
مشخصات فنی تستر سوکت MESTEK ST06
نوع دستگاه
تستر سوکت دیجیتال و CFCI
کاربرد اصلی
بررسی وضعیت سیم کشی پریز و تشخیص خطاهای رایج
استاندارد پریز
استاندارد آمریکای شمالی، پریز سه سیمه
نمایشگر
VA Reverse Display Color Screen
نوع هشدار
نمایشگر و چراغ نشانگر
تشخیص خطاهای سیم کشی
Wire Correct، Open Ground، Open Neutral، Open Hot، Hot/Ground Reverse، Hot/Neutral Reverse و Dual Open
سطح ایمنی اعلام شده
AC 135V
خاموشی خودکار
حدود 3 دقیقه
منبع تغذیه
2 عدد باتری 1.5V AAA
محیط کاری
0 تا 50 درجه سانتی گراد / 0 تا 70 درصد RH
ابعاد
114 × 56 × 30 میلی متر
نوع کاربرد
بررسی پریز، عیب یابی اولیه سیم کشی و تست CFCI
| برند |
MESTEK |
|---|
| مدل |
ST06 |
|---|
| نوع دستگاه |
تستر سوکت دیجیتال و CFCI |
|---|
| کاربرد اصلی |
بررسی وضعیت سیم کشی پریز و تشخیص خطاهای رایج |
|---|
| استاندارد پریز |
استاندارد آمریکای شمالی، پریز سه سیمه |
|---|
| نمایشگر |
VA Reverse Display Color Screen |
|---|
| نوع هشدار |
نمایشگر و چراغ نشانگر |
|---|
| تست CFCI |
دارد |
|---|
| تشخیص خطاهای سیم کشی |
Wire Correct، Open Ground، Open Neutral، Open Hot، Hot/Ground Reverse، Hot/Neutral Reverse و Dual Open |
|---|
| سطح ایمنی اعلام شده |
AC 135V |
|---|
| جریان کاری |
حدود 30mA |
|---|
| خاموشی خودکار |
حدود 3 دقیقه |
|---|
| منبع تغذیه |
2 عدد باتری 1.5V AAA |
|---|
| نشانگر باتری ضعیف |
دارد |
|---|
| محیط کاری |
0 تا 50 درجه سانتی گراد / 0 تا 70 درصد RH |
|---|
| ابعاد |
114 × 56 × 30 میلی متر |
|---|
| وزن |
حدود 85 گرم |
|---|
| نوع کاربرد |
بررسی پریز، عیب یابی اولیه سیم کشی و تست CFCI |
|---|
سوالات متداول درباره تستر سوکت MESTEK ST06
آیا MESTEK ST06 یک ارت سنج واقعی است؟
خیر. ST06 در اصل یک تستر سوکت و پریز برق است و برای تشخیص وضعیت سیم کشی و خطاهای رایج پریز طراحی شده است. برای اندازه گیری مقاومت چاه ارت یا مقاومت سیستم اتصال زمین باید از ارت تستر تخصصی استفاده شود.
آیا MESTEK ST06 می تواند قطع بودن سیم ارت را تشخیص دهد؟
بله. یکی از خطاهای قابل تشخیص توسط ST06 وضعیت Open Ground یا قطع بودن مسیر ارت است. با این حال، نتیجه تست اولیه نباید جایگزین بررسی تخصصی سیستم اتصال زمین شود.
آیا این دستگاه قطع بودن نول را تشخیص می دهد؟
بله. Open Neutral یکی از خطاهای سیم کشی قابل تشخیص توسط MESTEK ST06 است.
آیا تستر MESTEK ST06 جابه جایی فاز و نول را تشخیص می دهد؟
بله. دستگاه برای تشخیص برخی خطاهای مربوط به قطبیت، از جمله Hot/Neutral Reverse طراحی شده است.
آیا MESTEK ST06 برای پریزهای ایران مناسب است؟
این مدل برای استاندارد پریز آمریکای شمالی طراحی شده است. بنابراین پیش از خرید باید نوع پریز و شرایط برق محل استفاده بررسی شود. استفاده از تبدیل نامناسب توصیه نمی شود.
آیا MESTEK ST06 دارای نمایشگر دیجیتال است؟
بله. این مدل دارای نمایشگر رنگی VA است که وضعیت تست را به شکل واضح نمایش می دهد.
باتری MESTEK ST06 چیست؟
منبع تغذیه دستگاه طبق مشخصات سازنده، دو عدد باتری 1.5 ولتی AAA است.
آیا MESTEK ST06 خاموشی خودکار دارد؟
بله. دستگاه پس از حدود 3 دقیقه عدم فعالیت وارد حالت خاموشی خودکار می شود تا مصرف باتری کاهش پیدا کند.
وزن و ابعاد تستر سوکت MESTEK ST06 چقدر است؟
وزن دستگاه حدود 85 گرم و ابعاد آن حدود 114 × 56 × 30 میلی متر است؛ بنابراین برای حمل در جعبه ابزار و استفاده روزمره گزینه ای کم حجم محسوب می شود.
آیا ST06 برای اندازه گیری مقاومت چاه ارت مناسب است؟
خیر. ST06 برای اندازه گیری مستقیم مقاومت چاه ارت بر حسب اهم طراحی نشده است. اگر هدف شما تست مقاومت سیستم ارتینگ است، باید از ارت سنج سه سیمه، چهار سیمه یا ارت تستر مناسب استفاده کنید.
تستر سوکت MESTEK ST06 برای چه افرادی مناسب است؟
این دستگاه برای برق کاران، تکنسین های تاسیسات، پیمانکاران برق، سرویس کاران، بازرسان ساختمان و افرادی که به بررسی سریع و اولیه پریزهای برق نیاز دارند مناسب است.
جمع بندی تستر سوکت MESTEK ST06
MESTEK ST06 یک تستر سوکت دیجیتال کوچک و کاربردی است که برای بررسی اولیه سیم کشی پریزهای سه سیمه و تشخیص خطاهای رایج مانند قطع فاز، قطع نول، قطع ارت و جابه جایی سیم ها طراحی شده است. نمایشگر رنگی VA، چراغ های نشانگر، تست CFCI، خاموشی خودکار، نشانگر باتری ضعیف و وزن حدود 85 گرم، این مدل را به ابزاری مناسب برای بازرسی سریع تاسیسات الکتریکی تبدیل کرده است.
در زمان خرید، مهم ترین نکته توجه به استاندارد پریز آمریکای شمالی این مدل است. همچنین باید در نظر داشت که ST06 یک تستر پریز است و برای اندازه گیری تخصصی مقاومت زمین، تست عایق یا ارزیابی کامل ایمنی تاسیسات الکتریکی باید از تجهیزات تخصصی مربوطه استفاده شود.
