میلیاهممتر رومیزی و پرتابل لوترون LUTRON مدل MO-2001 | تستر مقاومت پایین چهار سیمه

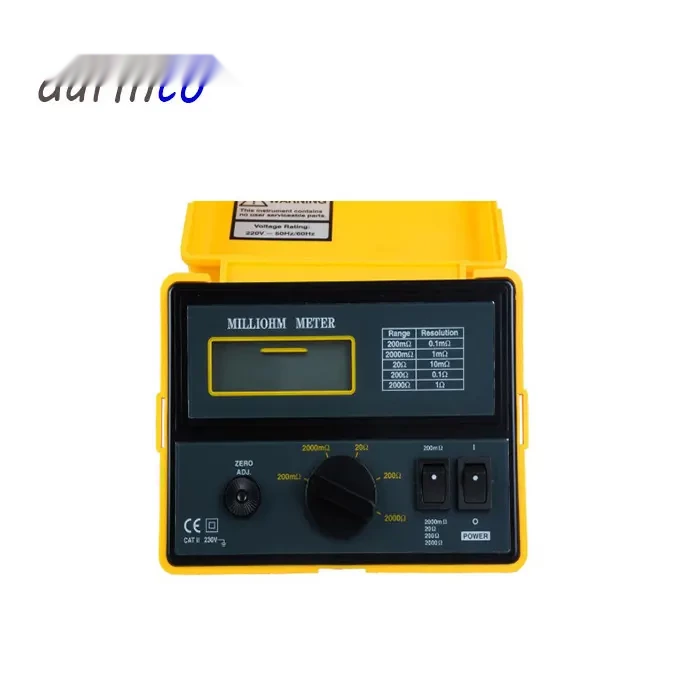

میلیاهممتر رومیزی و پرتابل لوترون LUTRON MO-2001 یک مقاومتسنج دیجیتال تخصصی برای اندازهگیری مقاومتهای پایین و بسیار پایین است که با روش چهار سیمه طراحی شده است. این دستگاه دارای پنج محدوده اندازهگیری از 200 میلیاهم تا 2000 اهم است و برای تست مقاومت سیمپیچ موتور، ترانسفورماتور، رله، کلیدها، مدارهای PCB، هادیهای حفاظتی، نقاط جوش و اتصالات الکتریکی کاربرد دارد.
یکی از مهمترین مزایای LUTRON MO-2001 استفاده از ورودی چهارترمیناله است که برای کاهش اثر مقاومت سیمهای تست و افزایش دقت اندازهگیری مقاومتهای پایین طراحی شده است. این دستگاه دارای تنظیم صفر خارجی، نمایشگر LCD با اندازه 18 میلیمتر، زمان نمونهبرداری حدود 0.4 ثانیه و بدنه مقاوم و قابل حمل با پوشش محافظ جلویی است.
میلیاهممتر LUTRON MO-2001 چیست؟
MO-2001 یک میلیاهممتر دیجیتال برای اندازهگیری مقاومتهای پایین است که برخلاف اهممترهای عمومی، برای اندازهگیری دقیق مقاومتهای کم طراحی شده است. این دستگاه از روش چهار سیمه استفاده میکند؛ در این روش جریان تست از مسیر مشخصی عبور کرده و ولتاژ بهصورت جداگانه اندازهگیری میشود تا اثر مقاومت سیمهای رابط بر نتیجه کاهش پیدا کند.
این ساختار باعث میشود MO-2001 برای تست مقاومت کنتاکتها، اتصالات، سیمپیچها و سایر قطعاتی که مقاومت آنها پایین است، گزینهای مناسب باشد.
ویژگیهای اصلی میلیاهممتر لوترون MO-2001
- اندازهگیری دقیق مقاومتهای پایین با روش چهار سیمه
- پنج رنج اندازهگیری از 200mΩ تا 2000Ω
- رزولوشن تا 0.1mΩ در پایینترین رنج
- ورودی چهارترمیناله برای کاهش اثر مقاومت سیمهای تست
- تنظیم صفر خارجی برای اصلاح نقطه صفر
- نمایشگر LCD با اندازه 18 میلیمتر
- حداکثر نمایش 1999
- نمایشگر دارای نشانگر اضافهورودی
- زمان نمونهبرداری حدود 0.4 ثانیه
- بدنه مقاوم و قابل حمل
- پوشش محافظ جلویی برای حفاظت بیشتر از دستگاه
- مناسب اندازهگیری مقاومت موتور و سیمپیچ
- مناسب تست مقاومت ترانسفورماتورها
- مناسب اندازهگیری مقاومت رلهها و کلیدها
- مناسب تست PCB، هادیهای حفاظتی، برقگیرها و نقاط جوش
مشخصات فنی میلیاهممتر LUTRON مدل MO-2001
| مشخصه | مشخصات فنی |
|---|
| برند |
LUTRON |
| مدل |
MO-2001 |
| نوع دستگاه |
میلیاهممتر دیجیتال |
| روش اندازهگیری |
چهار سیمه / چهار ترمیناله |
| تعداد رنج |
5 رنج |
| محدوده اندازهگیری |
200mΩ تا 2000Ω |
| رنج 1 |
200mΩ |
| رزولوشن رنج 1 |
0.1mΩ |
| جریان تست رنج 1 |
100mA |
| دقت رنج 1 |
±(0.75% + 4 رقم) |
| رنج 2 |
2000mΩ |
| رزولوشن رنج 2 |
1mΩ |
| جریان تست رنج 2 |
10mA |
| دقت رنج 2 |
±(0.75% + 2 رقم) |
| رنج 3 |
20Ω |
| رزولوشن رنج 3 |
10mΩ |
| جریان تست رنج 3 |
10mA |
| رنج 4 |
200Ω |
| رزولوشن رنج 4 |
0.1Ω |
| جریان تست رنج 4 |
1mA |
| دقت رنجهای بالاتر |
±(0.75% + 2 رقم) |
| رنج 5 |
2000Ω |
| رزولوشن رنج 5 |
1Ω |
| جریان تست رنج 5 |
1mA |
| ولتاژ مدار باز |
حدود 3.2 تا 3.8V DC بسته به رنج |
| نمایشگر |
LCD با اندازه 18 میلیمتر، حداکثر نمایش 1999 |
| تنظیم صفر |
دستی و خارجی |
| نشانگر اضافهورودی |
دارد؛ نمایش عدد 1 |
| زمان نمونهبرداری |
حدود 0.4 ثانیه |
| دمای کاری |
0 تا 50 درجه سانتیگراد |
| رطوبت کاری |
کمتر از 80 درصد RH |
| منبع تغذیه |
AC 110V یا AC 220V/240V، فرکانس 50/60Hz |
| توان مصرفی |
حدود 2.5VA |
| ابعاد |
حدود 170 × 120 × 90 میلیمتر با پوشش جلویی |
| وزن |
حدود 690 گرم |
روش چهار سیمه در میلیاهممتر MO-2001
در اندازهگیری مقاومتهای پایین، مقاومت سیمهای تست و محل اتصال پراب میتواند روی نتیجه تأثیر محسوسی داشته باشد. LUTRON MO-2001 با استفاده از روش چهارترمیناله، مسیر عبور جریان تست و مسیر اندازهگیری را از یکدیگر جدا میکند.
این ساختار باعث میشود اثر مقاومت سیمهای رابط کمتر شود و دستگاه بتواند مقاومتهای پایین را با دقت مناسبتری اندازهگیری کند. به همین دلیل MO-2001 برای تست سیمپیچ، رله، کلید، اتصالات و هادیهای کممقاومت کاربرد دارد.
رنج 200 میلیاهم با رزولوشن 0.1 میلیاهم
پایینترین محدوده اندازهگیری دستگاه 200 میلیاهم است و در این رنج رزولوشن به 0.1 میلیاهم میرسد. جریان تست در این رنج 100 میلیآمپر است و دقت اعلامشده برابر با ±(0.75% + 4 رقم) میباشد.
این رنج برای بررسی مقاومت پایین کنتاکتها، اتصالات، سیمها و قطعاتی که مقاومت آنها در محدوده میلیاهم قرار دارد مناسب است.
پنج محدوده اندازهگیری برای کاربردهای مختلف
MO-2001 دارای پنج رنج اصلی شامل 200mΩ، 2000mΩ، 20Ω، 200Ω و 2000Ω است. این ساختار باعث میشود دستگاه علاوه بر مقاومتهای میلیاهمی، مقاومتهای بالاتر را نیز اندازهگیری کند.
| رنج | رزولوشن | جریان تست | ولتاژ مدار باز |
|---|
| 200mΩ |
0.1mΩ |
100mA |
حدود 3.8V DC |
| 2000mΩ |
1mΩ |
10mA |
حدود 3.4V DC |
| 20Ω |
10mΩ |
10mA |
حدود 3.4V DC |
| 200Ω |
0.1Ω |
1mA |
حدود 3.2V DC |
| 2000Ω |
1Ω |
1mA |
حدود 3.2V DC |
تنظیم صفر خارجی در LUTRON MO-2001
در رنجهای پایین، دستگاه دارای قابلیت Zero Adjustment است. پیش از اندازهگیری، کاربر میتواند دو گیره تست را به یکدیگر متصل کرده و با تنظیم کنترل صفر، مقدار نمایشگر را به صفر نزدیک کند.
این کار به کاهش خطای ناشی از شرایط اتصال و مقاومت باقیمانده در مسیر تست کمک میکند و برای اندازهگیری دقیقتر مقاومتهای بسیار پایین اهمیت دارد.
کاربردهای میلیاهممتر لوترون MO-2001
- اندازهگیری مقاومت سیمپیچ موتورهای الکتریکی
- تست مقاومت سیمپیچ ترانسفورماتورها
- اندازهگیری مقاومت رلهها
- تست مقاومت کلیدها و کنتاکتها
- بررسی مقاومت اتصالات الکتریکی
- اندازهگیری مقاومت PCB
- تست هادیهای حفاظتی
- اندازهگیری مقاومت برقگیرها
- بررسی مقاومت نقاط جوش
- کنترل کیفیت اتصالات صنعتی
- کاربرد در تعمیر و نگهداری تجهیزات الکتریکی
مزایای میلیاهممتر LUTRON MO-2001
- روش اندازهگیری دقیق چهار سیمه
- پنج رنج اندازهگیری از 200mΩ تا 2000Ω
- رزولوشن 0.1mΩ در پایینترین رنج
- تنظیم صفر خارجی
- زمان نمونهبرداری حدود 0.4 ثانیه
- نمایشگر LCD خوانا با ارتفاع رقم 18 میلیمتر
- طراحی مقاوم و قابل حمل
- وزن حدود 690 گرم
- مناسب کاربردهای صنعتی و آزمایشگاهی
معایب و محدودیتهای LUTRON MO-2001
- ارتباط مستقیم با کامپیوتر و رابط دیجیتال برای انتقال داده در این مدل پیشبینی نشده است.
- دستگاه از باتری داخلی تغذیه نمیشود و برای کارکرد به برق AC نیاز دارد.
- محدوده فرکانسی برای مقاومتسنجی DC طراحی شده و برای تحلیل امپدانس AC مناسب نیست.
- ثبت و ذخیرهسازی داخلی دادهها مانند دیتالاگر در این مدل وجود ندارد.
- برای مقاومتهای بسیار پایین، اجرای صحیح Zero Adjustment و اتصال چهار سیمه اهمیت زیادی دارد.
نحوه استفاده از میلیاهممتر LUTRON MO-2001
- ولتاژ تغذیه موردنیاز دستگاه را مطابق مشخصات پشت دستگاه بررسی کنید.
- دستگاه را به برق مناسب متصل و رنج موردنظر را انتخاب کنید.
- در رنجهای پایین، گیرههای تست را به یکدیگر متصل کنید.
- با استفاده از کنترل Zero Adjustment مقدار نمایشگر را به صفر تنظیم کنید.
- گیرههای تست را به دو نقطه موردنظر از قطعه متصل کنید.
- مقدار مقاومت روی نمایشگر خوانده میشود.
- برای دستیابی به دقت بهتر، رنج مناسب را بر اساس مقدار تقریبی مقاومت انتخاب کنید.
- در پایان اندازهگیری، اتصالات تست را جدا کرده و دستگاه را خاموش کنید.
نکات مهم هنگام اندازهگیری مقاومت پایین
- هرگز به ترمینالهای اندازهگیری دستگاه ولتاژ خارجی اعمال نکنید.
- پیش از اندازهگیری مقاومت، از بیبرق بودن تجهیز مورد آزمایش اطمینان حاصل کنید.
- سطوح تماس گیرهها باید تمیز و مناسب باشند.
- در رنجهای 200mΩ و 2000mΩ و 20Ω، Zero Adjustment اهمیت بیشتری دارد.
- برای اندازهگیریهای مقایسهای، فشار و محل اتصال گیرهها را ثابت نگه دارید.
- برای مقاومتهای پایین، از اتصال چهار سیمه استاندارد استفاده کنید.
ابعاد و شرایط کاری LUTRON MO-2001
محدوده دمای کاری این میلیاهممتر از 0 تا 50 درجه سانتیگراد و رطوبت نسبی محیط کاری کمتر از 80 درصد است. ابعاد دستگاه در حدود 170 × 120 × 90 میلیمتر و وزن آن حدود 690 گرم است. طراحی بدنه با پوشش محافظ جلویی، امکان حمل و استفاده در محیطهای مختلف را فراهم میکند.
اقلام همراه میلیاهممتر لوترون MO-2001

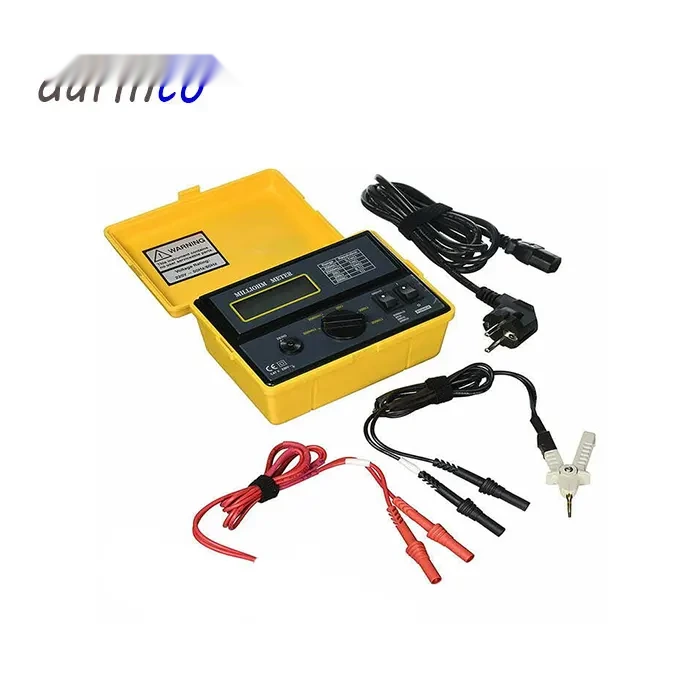

اقلام استاندارد همراه دستگاه شامل کابل برق، مجموعه سیم چهار سیمه با دو گیره تست و دفترچه راهنمای استفاده است.
خرید میلیاهممتر رومیزی و پرتابل LUTRON MO-2001 از کالیبکس
کالیبکس در زمینه تأمین تجهیزات اندازهگیری و ابزار دقیق فعالیت میکند. LUTRON MO-2001 برای کاربرانی مناسب است که به یک میلیاهممتر چهار سیمه، ساده و دقیق برای اندازهگیری مقاومتهای پایین در موتور، ترانسفورماتور، رله، کلید، اتصالات، PCB و تجهیزات صنعتی نیاز دارند.
سوالات متداول میلیاهممتر LUTRON MO-2001
میلیاهممتر LUTRON MO-2001 برای چه کاری استفاده میشود؟
این دستگاه برای اندازهگیری مقاومتهای پایین در سیمپیچ موتور و ترانسفورماتور، رلهها، کلیدها، اتصالات، PCB، هادیهای حفاظتی، برقگیرها و نقاط جوش استفاده میشود.
کمترین مقاومت قابل اندازهگیری با MO-2001 چقدر است؟
پایینترین رنج دستگاه 200 میلیاهم است و رزولوشن آن در این رنج 0.1 میلیاهم میباشد.
حداکثر مقاومت قابل اندازهگیری MO-2001 چقدر است؟
بالاترین محدوده اندازهگیری دستگاه 2000 اهم یا 2 کیلواهم است.
آیا LUTRON MO-2001 چهار سیمه است؟
بله. این مدل دارای ورودی چهارترمیناله برای اندازهگیری دقیق مقاومتهای پایین است.
آیا MO-2001 به کامپیوتر متصل میشود؟
خیر. این مدل فاقد رابط ارتباطی برای اتصال مستقیم به کامپیوتر و انتقال دیجیتال اطلاعات است.
آیا LUTRON MO-2001 با باتری کار میکند؟
خیر. منبع تغذیه دستگاه برق AC با مشخصات 110 ولت یا 220 تا 240 ولت و فرکانس 50/60 هرتز است و باتری داخلی ندارد.
آیا MO-2001 قابلیت تنظیم صفر دارد؟
بله. دستگاه دارای Zero Adjustment خارجی برای تنظیم نقطه صفر نمایشگر است.
زمان نمونهبرداری میلیاهممتر MO-2001 چقدر است؟
زمان نمونهبرداری دستگاه حدود 0.4 ثانیه است.
بهترین رنج برای اندازهگیری مقاومتهای بسیار پایین در MO-2001 کدام است؟
برای مقاومتهای بسیار پایین، رنج 200 میلیاهم مناسبتر است، زیرا رزولوشن آن 0.1 میلیاهم و جریان تست آن 100 میلیآمپر است.
جمعبندی میلیاهممتر لوترون LUTRON MO-2001
میلیاهممتر رومیزی و پرتابل لوترون LUTRON MO-2001 یک مقاومتسنج چهار سیمه برای اندازهگیری مقاومتهای پایین است که پنج محدوده از 200 میلیاهم تا 2000 اهم، رزولوشن 0.1 میلیاهم در پایینترین رنج، تنظیم صفر خارجی، نمایشگر LCD بزرگ، زمان نمونهبرداری حدود 0.4 ثانیه و طراحی قابل حمل دارد. این مدل برای تست سیمپیچ موتورها و ترانسفورماتورها، رلهها، کلیدها، اتصالات، PCB، هادیهای حفاظتی، برقگیرها و نقاط جوش مناسب است و در عین سادگی، برای اندازهگیری مقاومت پایین در کاربردهای صنعتی و آزمایشگاهی عملکرد مناسبی ارائه میدهد.
