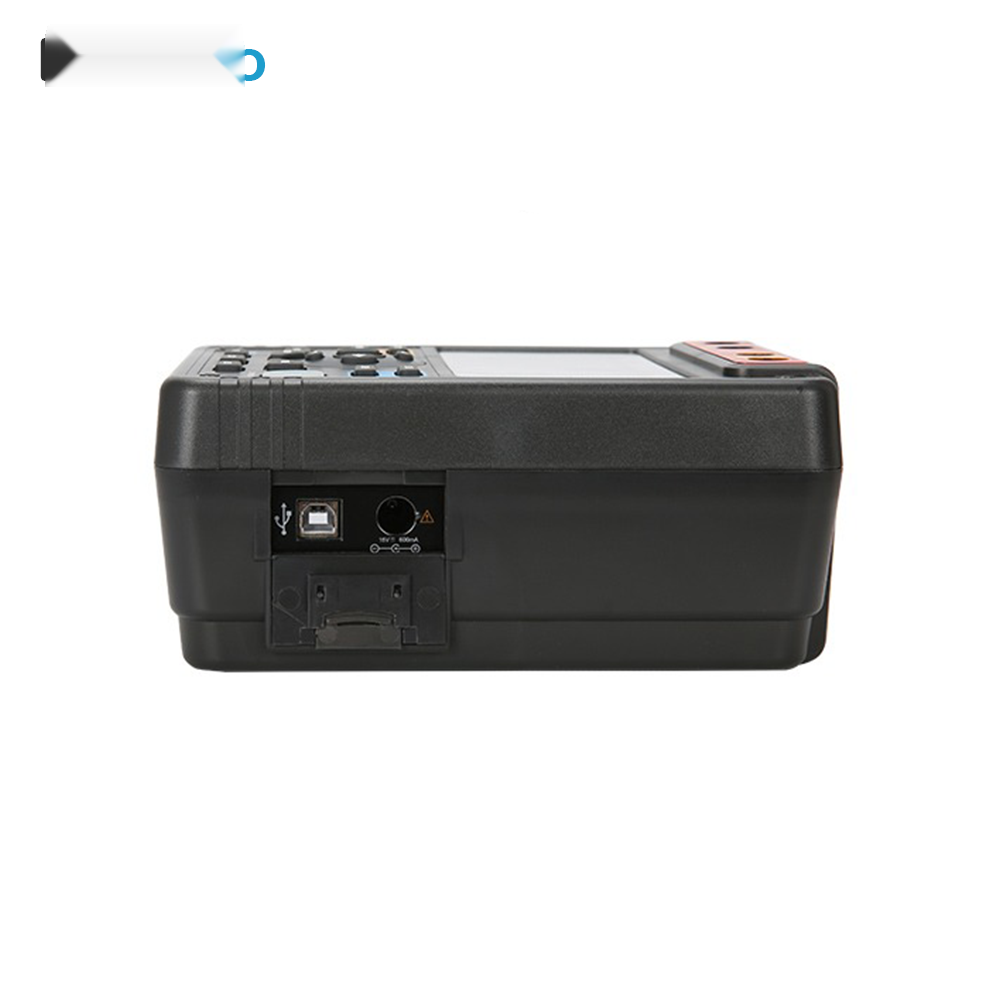

میگر و تستر عایق دیجیتال یونیتی UNI-T UT511
میگر و تستر عایق دیجیتال UNI-T UT511 یک دستگاه تخصصی برای اندازهگیری مقاومت عایقی تجهیزات و مدارهای الکتریکی است که با ولتاژهای تست 100، 250، 500 و 1000 ولت DC کار میکند. این تستر عایق برای بررسی وضعیت عایق کابلها، سیمها، موتورها، ترانسفورماتورها، تابلوهای برق و سایر تجهیزات الکتریکی در محیطهای صنعتی و تأسیسات برق کاربرد دارد.
یکی از مهمترین قابلیتهای میگر یونیتی UT511، اندازهگیری مقاومت عایق در محدودهای تا 10 گیگااهم است. این ویژگی باعث میشود دستگاه برای شناسایی افت کیفیت عایق و بررسی نشتیهای احتمالی در تجهیزات الکتریکی مناسب باشد. همچنین امکان اندازهگیری ولتاژ AC تا 750 ولت و ولتاژ DC تا 1000 ولت، استفاده از دستگاه را برای بررسی اولیه مدار و اطمینان از نبود ولتاژ خطرناک پیش از انجام تست عایق آسانتر میکند.
ویژگیها و قابلیتهای میگر UNI-T UT511
- تستر مقاومت عایق حرفهای با ولتاژ تست 100 تا 1000 ولت
- اندازهگیری مقاومت عایق تا 10 گیگااهم
- دارای ولتاژهای تست 100، 250، 500 و 1000 ولت DC
- اندازهگیری ولتاژ DC تا 1000 ولت
- اندازهگیری ولتاژ AC تا 750 ولت
- اندازهگیری شاخص پلاریزاسیون PI
- اندازهگیری نسبت جذب دیالکتریک DAR
- دارای حالت اندازهگیری زماندار تا حدود 30 دقیقه
- ذخیرهسازی اطلاعات اندازهگیری در 18 گروه
- قابلیت مقایسه نتایج اندازهگیری
- نمایش اطلاعات به صورت عددی و نمودار میلهای آنالوگ
- دارای نمایشگر LCD با نور پسزمینه
- دارای نشانگر ولتاژ بالا
- دارای هشدار کاهش توان باتری
- خاموشی خودکار برای کاهش مصرف باتری
- جریان اتصال کوتاه کمتر از 2 میلیآمپر
- مناسب برای تست کابل، موتور، سیمپیچ و تجهیزات الکتریکی
کاربرد میگر دیجیتال UNI-T UT511
میگر UNI-T UT511 برای اندازهگیری و ارزیابی کیفیت عایق در تجهیزات مختلف الکتریکی طراحی شده است. از این دستگاه میتوان در تعمیر و نگهداری موتورهای الکتریکی، تست کابلهای برق، بررسی سیمپیچ موتورها و ژنراتورها، تابلوهای برق، تجهیزات صنعتی و سیستمهای الکتریکی استفاده کرد. اندازهگیری مقاومت عایق به تکنسین کمک میکند تا قبل از بروز خرابی جدی، ضعف یا افت کیفیت عایق را شناسایی کند.
قابلیت اندازهگیری PI و DAR نیز امکان ارزیابی دقیقتر وضعیت عایق را فراهم میکند. این شاخصها در بسیاری از فرآیندهای نگهداری پیشگیرانه تجهیزات الکتریکی برای بررسی وضعیت عایق مورد استفاده قرار میگیرند.
ولتاژهای تست و اندازهگیری مقاومت عایق
تستر عایق UNI-T UT511 امکان انتخاب چهار سطح ولتاژ تست 100، 250، 500 و 1000 ولت را فراهم میکند. با افزایش ولتاژ تست، محدوده قابل اندازهگیری مقاومت عایق نیز افزایش پیدا میکند و دستگاه میتواند مقاومتهای بسیار بالا را تا محدوده 10 گیگااهم اندازهگیری کند.
اندازهگیری PI و DAR در UNI-T UT511
یکی از قابلیتهای مهم این مدل، اندازهگیری شاخص پلاریزاسیون یا PI و نسبت جذب دیالکتریک یا DAR است. استفاده از این دو شاخص به متخصصان برق کمک میکند وضعیت عایق تجهیزات را در یک بازه زمانی مشخص بهتر ارزیابی کنند. این قابلیت بهخصوص در بررسی موتورهای الکتریکی، کابلها، ژنراتورها و تجهیزات صنعتی اهمیت دارد.
ذخیره اطلاعات و مقایسه نتایج
میگر دیجیتال یونیتی UT511 میتواند اطلاعات اندازهگیری را در 18 گروه ذخیره کند. این قابلیت برای ثبت نتایج تستهای متوالی و مقایسه وضعیت عایق در زمانهای مختلف کاربردی است. همچنین دستگاه امکان مقایسه دادههای اندازهگیری شده را در اختیار کاربر قرار میدهد.
نمایشگر و کاربری آسان
نمایشگر بزرگ LCD، نور پسزمینه و نمودار میلهای آنالوگ 30 قسمتی باعث میشوند اطلاعات اندازهگیری به شکل واضحتری در اختیار کاربر قرار گیرد. وجود نشانگر ولتاژ بالا و هشدار کاهش باتری نیز به افزایش ایمنی و سهولت استفاده از دستگاه کمک میکند.
مشخصات فنی میگر UNI-T UT511
| مشخصه | مقدار |
| مدل |
UNI-T UT511 |
| نوع دستگاه |
میگر و تستر مقاومت عایق دیجیتال |
| ولتاژ تست عایق |
100V، 250V، 500V و 1000V DC |
| مقاومت عایق در 100V |
0.1MΩ تا 500MΩ |
| مقاومت عایق در 250V |
0.5MΩ تا 2GΩ |
| مقاومت عایق در 500V |
1MΩ تا 4GΩ |
| مقاومت عایق در 1000V |
2MΩ تا 10GΩ |
| دقت مقاومت عایق |
±(3%+5) |
| ولتاژ DC |
تا 1000V، ±(2%+3) |
| ولتاژ AC |
تا 750V، ±(2%+3) |
| جریان اتصال کوتاه |
کمتر از 2mA |
| اندازهگیری PI |
دارد |
| اندازهگیری DAR |
دارد |
| ذخیرهسازی داده |
18 گروه |
| مقایسه اندازهگیری |
دارد |
| نمودار میلهای آنالوگ |
30 قسمتی |
| زمان اندازهگیری زماندار |
حدود 30 دقیقه |
| نور پسزمینه نمایشگر |
دارد |
| خاموشی خودکار |
دارد |
| نشانگر کاهش باتری |
دارد |
| نشانگر ولتاژ بالا |
دارد |
| منبع تغذیه |
8 عدد باتری 1.5 ولتی LR14 |
| ابعاد |
202 × 155 × 94 میلیمتر |
| ابعاد نمایشگر |
123 × 58 میلیمتر |
| وزن |
حدود 1.2 کیلوگرم |
مزایای میگر دیجیتال UNI-T UT511
- محدوده وسیع اندازهگیری مقاومت عایق تا 10GΩ
- چهار سطح ولتاژ تست برای کاربردهای مختلف
- قابلیت محاسبه PI و DAR
- ذخیره اطلاعات برای بررسی و مقایسه نتایج
- نمایشگر بزرگ با نور پسزمینه
- نمودار میلهای برای مشاهده روند تغییرات اندازهگیری
- مناسب برای کاربردهای صنعتی و تعمیر و نگهداری تجهیزات برق
- دارای هشدار ولتاژ بالا و کاهش باتری
سوالات متداول
میگر UNI-T UT511 تا چه ولتاژی تست عایق انجام میدهد؟
این دستگاه دارای چهار ولتاژ تست 100، 250، 500 و 1000 ولت DC است.
محدوده اندازهگیری مقاومت عایق UNI-T UT511 چقدر است؟
بسته به ولتاژ تست انتخابشده، محدوده اندازهگیری مقاومت عایق از 0.1 مگااهم تا 10 گیگااهم است.
آیا UNI-T UT511 قابلیت اندازهگیری PI و DAR دارد؟
بله، اندازهگیری شاخص پلاریزاسیون PI و نسبت جذب دیالکتریک DAR از قابلیتهای مهم این تستر عایق است.
آیا این میگر امکان ذخیره نتایج اندازهگیری را دارد؟
بله، اطلاعات اندازهگیری در 18 گروه قابل ذخیرهسازی است و امکان مقایسه نتایج نیز وجود دارد.
میگر UNI-T UT511 برای تست چه تجهیزاتی مناسب است؟
این دستگاه برای بررسی عایق کابلها، سیمها، موتورهای الکتریکی، سیمپیچها، تابلوهای برق و سایر تجهیزات الکتریکی مناسب است.
تفاوت میگر با مولتیمتر چیست؟
میگر برای بررسی مقاومت عایقی از ولتاژ DC تست بالاتر استفاده میکند و برای ارزیابی کیفیت عایق تجهیزات الکتریکی طراحی شده است، در حالی که مولتیمتر بیشتر برای اندازهگیریهای عمومی مانند ولتاژ، جریان و مقاومت کاربرد دارد.
آیا هنگام استفاده از میگر باید مدار بدون برق باشد؟
بله. پیش از انجام تست مقاومت عایق باید مدار یا تجهیز مورد آزمایش از منبع تغذیه جدا و از بیبرق بودن آن اطمینان حاصل شود. همچنین رعایت دستورالعمل ایمنی سازنده و تخلیه انرژی ذخیرهشده پس از تست ضروری است.
