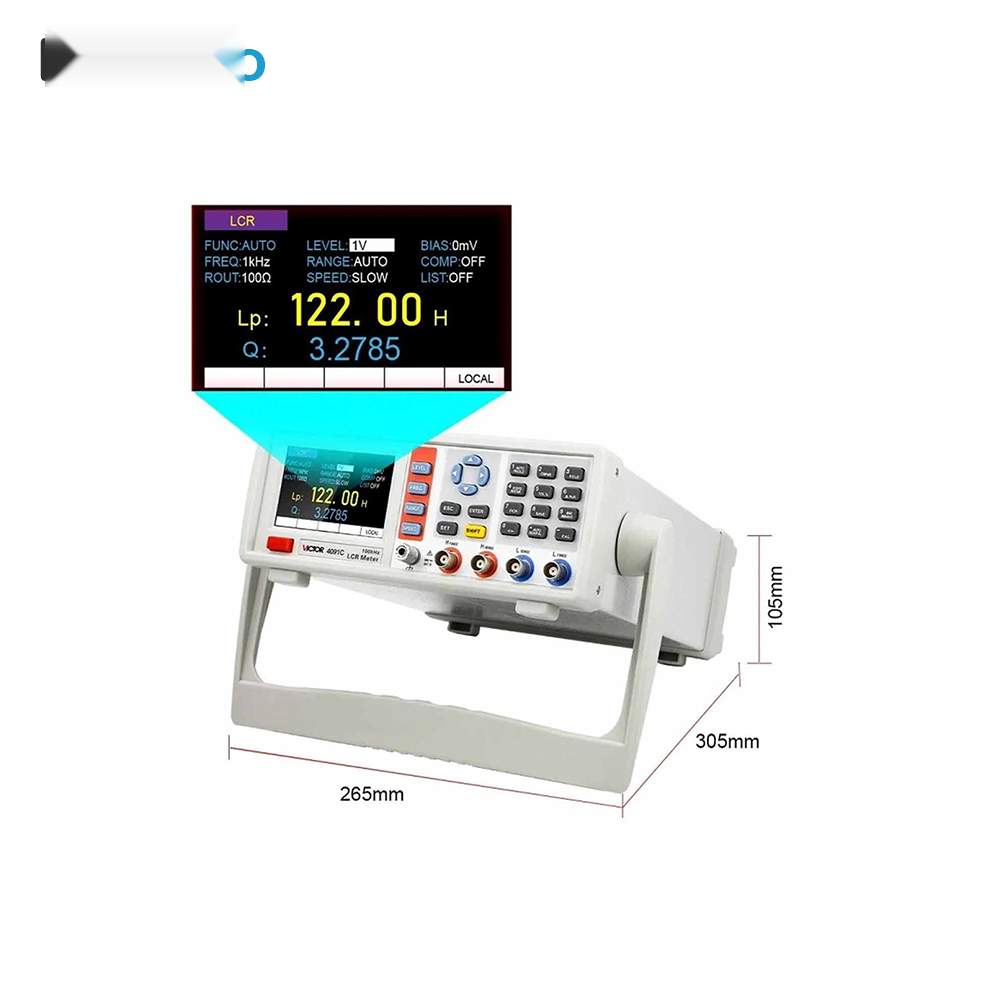

معرفی LCR متر دیجیتال رومیزی ویکتور VICTOR VC-4091C
LCR متر دیجیتال رومیزی ویکتور مدل VICTOR VC-4091C یک دستگاه حرفهای و دقیق برای اندازهگیری و بررسی مشخصات الکتریکی قطعات الکترونیکی غیرفعال مانند مقاومت، خازن و سلف است. این دستگاه علاوه بر اندازهگیری پارامترهای اصلی L، C و R، قابلیت اندازهگیری امپدانس و نمایش پارامترهای ثانویه مانند ESR، ضریب کیفیت Q، ضریب اتلاف D، راکتانس X و زاویه فاز را نیز در اختیار کاربر قرار میدهد.
یکی از مهمترین مزایای LCR متر VICTOR VC-4091C، فرکانس تست قابل تنظیم آن از 10 هرتز تا 100 کیلوهرتز است. این ویژگی امکان بررسی رفتار قطعات در فرکانسهای مختلف را فراهم کرده و دستگاه را به گزینهای مناسب برای آزمایشگاههای الکترونیک، واحدهای کنترل کیفیت، تعمیرات تخصصی، تحقیق و توسعه و تست قطعات در فرآیند تولید تبدیل میکند.
این LCR متر رومیزی به یک نمایشگر رنگی TFT LCD با اندازه 3.5 اینچ مجهز شده است که اطلاعات اندازهگیری را با وضوح مناسب نمایش میدهد. قابلیت انتخاب رنج بهصورت خودکار و دستی نیز باعث میشود کار با دستگاه برای کاربران حرفهای و تکنسینهای آزمایشگاه سادهتر شود.
ویژگیهای LCR متر VICTOR VC-4091C
- مناسب برای اندازهگیری مقاومت، خازن، سلف و امپدانس
- اندازهگیری پارامترهای L، C، R و Z
- نمایش پارامترهای X، D، Q، θ و ESR
- فرکانس تست قابل تنظیم از 10Hz تا 100kHz
- گام تنظیم فرکانس 1Hz
- دقت پایه اندازهگیری حدود 0.2 درصد
- نمایشگر رنگی 3.5 اینچی TFT LCD
- قابلیت انتخاب رنج بهصورت Auto و Manual
- تشخیص خودکار نوع قطعه
- قابلیت اندازهگیری مقاومت DC یا DCR
- قابلیت تست خازنهای الکترولیتی
- ولتاژ تست قابل تنظیم از 0.1 تا 2 ولت
- ولتاژ بایاس داخلی قابل تنظیم تا 1500 میلیولت
- کالیبراسیون Open Circuit و Short Circuit
- قابلیت Comparator برای تشخیص PASS و FAIL
- قابلیت ثبت و بررسی اطلاعات اندازهگیری
- قابلیت نمایش مقادیر حداقل، حداکثر و میانگین
- مجهز به رابط USB و RS232
- پشتیبانی از رابط Handler
- مناسب برای کنترل کیفیت قطعات الکترونیکی
اندازهگیری مقاومت، خازن و سلف
VICTOR VC-4091C برای اندازهگیری دقیق انواع قطعات پسیو طراحی شده است. کاربر میتواند با استفاده از این دستگاه مقدار مقاومت، ظرفیت خازنی و اندوکتانس را اندازهگیری کرده و در کنار مقدار اصلی، پارامترهای تکمیلی قطعه را نیز مشاهده کند. این قابلیت برای بررسی دقیق عملکرد قطعات و مقایسه نمونههای مختلف اهمیت زیادی دارد.
در اندازهگیری خازن، علاوه بر ظرفیت، پارامترهایی مانند ESR و ضریب اتلاف قابل بررسی هستند. در مورد سلف نیز امکان بررسی اندوکتانس، ضریب کیفیت و سایر پارامترهای مرتبط وجود دارد. بنابراین این دستگاه تنها یک LCR متر ساده نیست و برای تحلیل تخصصیتر قطعات الکترونیکی نیز کاربرد دارد.
فرکانس تست 100 کیلوهرتز
فرکانس تست یکی از مهمترین مشخصات در انتخاب LCR متر است. مدل VC-4091C امکان تنظیم فرکانس تست از 10Hz تا 100kHz را فراهم میکند. گستره فرکانسی بالا به کاربر اجازه میدهد رفتار قطعات را در شرایط مختلف بررسی کرده و تغییرات پارامترهای الکتریکی آنها را در فرکانسهای متفاوت ارزیابی کند.
ولتاژ تست قابل تنظیم
ولتاژ سیگنال تست در این دستگاه از 0.1 تا 2 ولت قابل تنظیم است. همچنین VC-4091C از قابلیت اعمال ولتاژ بایاس داخلی تا 1500 میلیولت برخوردار است. این ویژگی در آزمایش تخصصی برخی قطعات و بررسی رفتار آنها در شرایط مختلف میتواند بسیار کاربردی باشد.
کالیبراسیون Open و Short
برای دستیابی به اندازهگیریهای دقیقتر، LCR متر ویکتور VC-4091C از کالیبراسیون مدار باز و اتصال کوتاه پشتیبانی میکند. کالیبراسیون صحیح میتواند تأثیر پارازیتهای ناشی از کابلها، پرابها و اتصالات را کاهش داده و در اندازهگیری قطعات با مقادیر پایین، نتیجه دقیقتری ارائه دهد.
قابلیت Comparator برای کنترل کیفیت
قابلیت Comparator یکی از امکانات مهم این مدل برای استفاده در کنترل کیفیت است. با تعیین محدوده قابل قبول برای پارامتر مورد نظر، دستگاه میتواند نتیجه اندازهگیری را با محدوده تعیینشده مقایسه کند. این قابلیت برای دستهبندی قطعات و تشخیص نمونههای قابل قبول و غیرقابل قبول در فرآیند تولید کاربرد دارد.
اتصال LCR متر VICTOR VC-4091C به کامپیوتر
این دستگاه برای استفاده در محیطهای آزمایشگاهی و سیستمهای تست خودکار به رابطهای ارتباطی مجهز شده است. وجود پورتهای USB و RS232 امکان ارتباط دستگاه با کامپیوتر و انتقال اطلاعات اندازهگیری را فراهم میکند. همچنین رابط Handler برای استفاده در سیستمهای تست و کنترل کیفیت صنعتی کاربرد دارد.
کاربردهای LCR متر دیجیتال VICTOR VC-4091C
- آزمایشگاههای برق و الکترونیک
- تست و کنترل کیفیت قطعات الکترونیکی
- اندازهگیری مقاومتهای دقیق
- اندازهگیری انواع خازن
- اندازهگیری انواع سلف و سیمپیچ
- بررسی ESR خازنها
- تحقیق و توسعه تجهیزات الکترونیکی
- تست قطعات در خطوط تولید
- بررسی قطعات ورودی در واحد QC
- تعمیرات تخصصی تجهیزات الکترونیکی
- آموزش و آزمایشهای تخصصی الکترونیک
مشخصات فنی LCR متر دیجیتال رومیزی VICTOR VC-4091C
| مشخصه | مشخصات |
|---|
| برند |
VICTOR |
| مدل |
VC-4091C |
| نوع دستگاه |
LCR متر دیجیتال رومیزی |
| پارامترهای اصلی |
L / C / R / Z |
| پارامترهای ثانویه |
X / D / Q / θ / ESR |
| فرکانس تست |
10Hz تا 100kHz |
| گام تنظیم فرکانس |
1Hz |
| محدوده اندوکتانس |
0.001µH تا 99999H |
| محدوده ظرفیت خازنی |
0.001pF تا 99.999mF |
| محدوده مقاومت |
0.0001Ω تا 99.999MΩ |
| دقت پایه |
±0.2% |
| سرعت اندازهگیری |
2، 4 و 8 اندازهگیری در ثانیه |
| ولتاژ تست |
0.1 تا 2V |
| ولتاژ Bias داخلی |
0 تا 1500mV |
| نمایشگر |
3.5 اینچ TFT LCD رنگی |
| انتخاب رنج |
خودکار و دستی |
| کالیبراسیون |
Open Circuit و Short Circuit |
| اندازهگیری DCR |
دارد |
| Comparator |
دارد |
| رابط ارتباطی |
USB و RS232 |
| رابط Handler |
دارد |
| منبع تغذیه |
برق شهری AC |
| ابعاد |
265 × 305 × 105 میلیمتر |
| وزن |
حدود 2.1 کیلوگرم |
اقلام همراه VICTOR VC-4091C
- کابل برق
- کابل تست کلوین
- میله اتصال کوتاه
- کابل USB
- کابل RS232
- کابل Handler
خرید LCR متر VICTOR VC-4091C
اگر به دنبال یک LCR متر رومیزی حرفهای برای اندازهگیری دقیق مقاومت، خازن، سلف، امپدانس و پارامترهای مرتبط هستید، VICTOR VC-4091C میتواند گزینهای مناسب برای محیطهای آزمایشگاهی، صنعتی و کنترل کیفیت باشد. ترکیب فرکانس تست گسترده، دقت مناسب، نمایشگر رنگی، قابلیت کالیبراسیون، Comparator و امکان ارتباط با کامپیوتر، این مدل را برای کاربردهای حرفهای به گزینهای کاربردی تبدیل کرده است.
سوالات متداول LCR متر VICTOR VC-4091C
LCR متر VICTOR VC-4091C چه پارامترهایی را اندازهگیری میکند؟
این دستگاه پارامترهای اصلی L، C، R و Z را اندازهگیری کرده و امکان نمایش پارامترهایی مانند X، D، Q، θ و ESR را نیز فراهم میکند.
فرکانس تست VICTOR VC-4091C چقدر است؟
فرکانس تست این LCR متر از 10 هرتز تا 100 کیلوهرتز قابل تنظیم است.
آیا VC-4091C قابلیت اندازهگیری ESR دارد؟
بله، ESR یکی از پارامترهای قابل اندازهگیری و نمایش در این مدل است.
آیا این دستگاه برای تست خازن مناسب است؟
بله. VC-4091C برای اندازهگیری ظرفیت خازن و بررسی پارامترهای مرتبط با خازن، از جمله ESR و ضریب اتلاف، کاربرد دارد.
آیا LCR متر VC-4091C قابلیت اندازهگیری سلف را دارد؟
بله. این دستگاه برای اندازهگیری اندوکتانس سلف و بررسی پارامترهای مرتبط با آن طراحی شده است.
آیا رنج اندازهگیری دستگاه بهصورت خودکار انتخاب میشود؟
بله. دستگاه از حالت Auto Range و انتخاب رنج بهصورت دستی پشتیبانی میکند.
آیا امکان اتصال VICTOR VC-4091C به کامپیوتر وجود دارد؟
بله. این مدل به رابطهای USB و RS232 مجهز است و امکان ارتباط با سیستمهای کامپیوتری و تجهیزات تست را فراهم میکند.
آیا VC-4091C برای کنترل کیفیت مناسب است؟
بله. قابلیت Comparator و تعیین محدوده قبولی و مردودی، این دستگاه را برای کنترل کیفیت قطعات و استفاده در فرآیندهای تست تولید مناسب میکند.
دقت LCR متر VICTOR VC-4091C چقدر است؟
دقت پایه این مدل حدود ±0.2 درصد اعلام شده است. دقت نهایی اندازهگیری به پارامتر مورد آزمایش، فرکانس، محدوده اندازهگیری و شرایط تست بستگی دارد.
آیا VICTOR VC-4091C یک LCR متر قابل حمل است؟
خیر. این مدل از نوع رومیزی یا Bench-top است و برای استفاده در آزمایشگاه، کارگاه و محیطهای صنعتی طراحی شده است.
