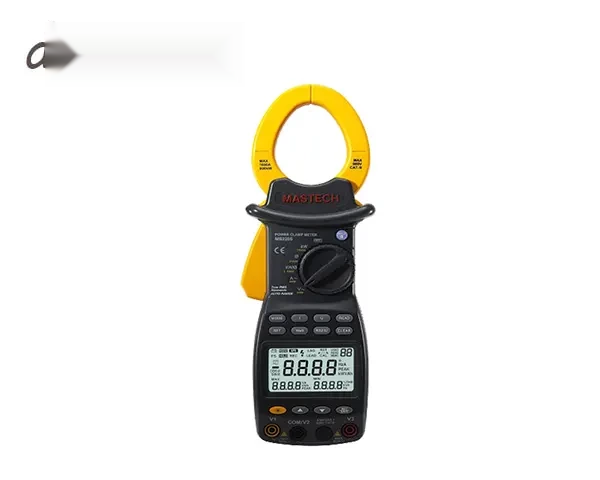

معرفی کلمپ پاورمتر مستک MASTECH MS2205
کلمپ پاورمتر مستک MASTECH MS2205 یک پاور آنالایزر کلمپی سهفاز و ابزار اندازهگیری تخصصی برای بررسی پارامترهای الکتریکی در مدارهای تکفاز و سهفاز است. این دستگاه با ترکیب قابلیتهای کلمپمتر، پاورمتر و هارمونیک آنالایزر، امکان اندازهگیری ولتاژ، جریان، توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان، فرکانس، زاویه فاز و هارمونیکها را در یک تجهیز قابل حمل فراهم میکند. طبق اطلاعات فنی سازنده، MS2205 دارای اندازهگیری True RMS، دهانه فک 50 میلیمتر، نمایشگر 6000 شمارشی و قابلیت ثبت اطلاعات است. :contentReference[oaicite:0]{index=0}
یکی از مزیتهای مهم پاور آنالایزر مستک MS2205، امکان اندازهگیری توان بدون نیاز به قطع مدار و با استفاده از فک کلمپی است. این ویژگی باعث میشود دستگاه برای عیبیابی تابلوهای برق، بررسی بار تجهیزات، کنترل مصرف انرژی، ارزیابی عملکرد موتور و درایو و بررسی کیفیت توان در شبکههای الکتریکی گزینهای کاربردی باشد.
MS2205 برای اندازهگیری جریان AC تا 1000 آمپر و ولتاژ AC تا 600 ولت طراحی شده و توان اکتیو، توان ظاهری و توان راکتیو را تا محدوده 600 کیلووات، 600 کیلوولتآمپر و 600 کیلووار اندازهگیری میکند. همچنین امکان بررسی هارمونیکهای مرتبه 1 تا 20 در فرکانس بنیادی 45 تا 65 هرتز را دارد. :contentReference[oaicite:1]{index=1}
قابلیت اندازهگیری هارمونیک در MASTECH MS2205
هارمونیکها یکی از عوامل مهم ایجاد اعوجاج در شبکههای الکتریکی هستند. هارمونیک آنالایزر مستک MS2205 میتواند مؤلفههای هارمونیکی ولتاژ و جریان را تا هارمونیک بیستم بررسی کند و علاوه بر آن، قابلیت نمایش THD-F و THD-R را نیز دارد. این قابلیت برای بررسی بارهای غیرخطی مانند منابع تغذیه سوئیچینگ، تجهیزات الکترونیکی، درایوهای موتور و سایر مصرفکنندههای غیرخطی کاربرد دارد. :contentReference[oaicite:2]{index=2}
کاربردهای کلمپ پاورمتر مستک MS2205
- اندازهگیری پارامترهای الکتریکی در تابلوهای برق صنعتی
- بررسی توان و مصرف انرژی تجهیزات الکتریکی
- اندازهگیری توان در مدارهای تکفاز و سهفاز
- کنترل توان اکتیو، راکتیو و ظاهری تجهیزات
- بررسی ضریب توان و وضعیت بارهای الکتریکی
- تحلیل هارمونیکهای جریان و ولتاژ
- بررسی عملکرد موتور، درایو و اینورتر
- عیبیابی شبکههای برق و تجهیزات صنعتی
- بررسی بارهای غیرخطی و اعوجاج شکل موج
- ثبت و انتقال اطلاعات اندازهگیریشده به کامپیوتر
ویژگیهای پاور آنالایزر مستک MS2205
- اندازهگیری جریان AC تا 1000 آمپر
- اندازهگیری ولتاژ AC تا 600 ولت
- اندازهگیری توان اکتیو تا 600 کیلووات
- اندازهگیری توان ظاهری تا 600 کیلوولتآمپر
- اندازهگیری توان راکتیو تا 600 کیلووار
- اندازهگیری ضریب توان در محدوده 0.3 تا 1
- اندازهگیری فرکانس تا 1000 هرتز
- اندازهگیری هارمونیکهای مرتبه 1 تا 20
- اندازهگیری True RMS برای جریان و ولتاژ
- دهانه فک کلمپ با قطر 50 میلیمتر
- نمایشگر دیجیتال 6000 شمارشی با نور پسزمینه
- قابلیت Data Hold برای ثابت نگه داشتن مقدار نمایش دادهشده
- ذخیره اطلاعات تا 100 گروه اندازهگیری
- قابلیت انتقال اطلاعات به کامپیوتر از طریق رابط RS-232
- تشخیص فاز در سیستم سهفاز متعادل
- قابلیت تشخیص توالی نرمال، معکوس و فاز مفقود
- قابلیت خاموشی خودکار
- نمایش هشدار کاهش سطح باتری
True RMS در پاورمتر MS2205 چه کاربردی دارد؟
وجود قابلیت True RMS باعث میشود اندازهگیری جریان و ولتاژ در شرایطی که شکل موج کاملاً سینوسی نیست، کاربردیتر و قابل اعتمادتر باشد. این موضوع در شبکههایی که دارای بارهای الکترونیکی، درایوها و تجهیزات با جریانهای غیرسینوسی هستند اهمیت ویژهای دارد. :contentReference[oaicite:3]{index=3}
مزیت استفاده از کلمپ پاورمتر MS2205
ساختار کلمپی این دستگاه امکان اندازهگیری جریان را بدون باز کردن مسیر جریان و بدون نیاز به اتصال مستقیم آمپرمتر به مدار فراهم میکند. در نتیجه، MASTECH MS2205 برای تکنسینها و مهندسان برق که نیاز به اندازهگیری سریع پارامترهای شبکه در محل دارند، ابزار مناسبی است. دهانه فک 50 میلیمتری نیز امکان کار با طیف مناسبی از کابلها و هادیها را فراهم میکند. :contentReference[oaicite:4]{index=4}
مشخصات فنی کلمپ پاورمتر MASTECH MS2205
ولتاژ AC
0.1 تا 600 ولت AC؛ دقت ±(2.0%+5)
جریان AC
0.01 تا 1000 آمپر AC؛ دقت ±(1.0%+5)
توان اکتیو
0.01 تا 600 کیلووات؛ دقت ±(3.0%+5)
توان ظاهری
0.001 تا 600 کیلوولتآمپر؛ دقت ±(3.0%+5)
توان راکتیو
0.001 تا 600 کیلووار؛ دقت ±(3.0%+5)
ضریب توان
0.3 خازنی تا 0.3 القایی؛ رزولوشن 0.001
فرکانس
30 تا 1000 هرتز؛ رزولوشن 0.1 هرتز
اندازهگیری هارمونیک
مرتبه 1 تا 20 در فرکانس بنیادی 45 تا 65 هرتز
نمایشگر
6000 شمارشی، دارای نور پسزمینه
حافظه
ذخیره تا 100 گروه اطلاعات
رابط ارتباطی
RS-232 با کوپلر نوری ایزوله
استاندارد ایمنی
CAT III 600V
تغذیه
4 عدد باتری 1.5 ولت AA
ابعاد
300 × 103 × 51 میلیمتر
اطلاعات محدودهها، دقتها، دهانه فک، حافظه، رابط ارتباطی، ابعاد و مشخصات عمومی فوق بر اساس کاتالوگ و مستندات فنی منتشرشده برای MS2205 تنظیم شدهاند. :contentReference[oaicite:5]{index=5}
دقت اندازهگیری هارمونیکهای MASTECH MS2205
- هارمونیک مرتبه 1: ±(3.0%+10)
- هارمونیکهای 2 تا 6: ±(3.5%+10)
- هارمونیکهای 7 و 8: ±(4.5%+10)
- هارمونیکهای 9 و 10: ±(5.0%+10)
- هارمونیکهای 11 تا 15: ±(7.0%+10)
- هارمونیکهای 16 تا 20: ±(10%+10)
محدوده اندازهگیری هارمونیک دستگاه برای فرکانس بنیادی 45 تا 65 هرتز تعریف شده است. :contentReference[oaicite:6]{index=6}
استاندارد ایمنی پاورمتر مستک MS2205
طبق کاتالوگ MASTECH، مدل MS2205 دارای رده ایمنی CAT III 600V است. هنگام استفاده از دستگاه باید محدوده مجاز اندازهگیری، شرایط مدار و دستورالعملهای ایمنی دفترچه راهنما رعایت شود. :contentReference[oaicite:7]{index=7}
سوالات متداول درباره پاور آنالایزر مستک MS2205
پاورمتر MASTECH MS2205 چه پارامترهایی را اندازهگیری میکند؟
این دستگاه ولتاژ، جریان، توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان، فرکانس، زاویه فاز و پارامترهای هارمونیکی را اندازهگیری میکند. :contentReference[oaicite:8]{index=8}
آیا MS2205 برای سیستم سهفاز مناسب است؟
بله. MS2205 برای اندازهگیری و بررسی سیستمهای سهفاز طراحی شده و قابلیت تشخیص توالی فاز در بار سهفاز متعادل را نیز دارد. :contentReference[oaicite:9]{index=9}
حداکثر جریان قابل اندازهگیری با MS2205 چقدر است؟
حداکثر محدوده اندازهگیری جریان AC این مدل 1000 آمپر است و دهانه فک آن 50 میلیمتر است. :contentReference[oaicite:10]{index=10}
آیا MASTECH MS2205 هارمونیک را اندازهگیری میکند؟
بله. این مدل قابلیت اندازهگیری هارمونیکهای مرتبه 1 تا 20 را در فرکانس بنیادی 45 تا 65 هرتز دارد و امکان بررسی THD نیز برای آن ذکر شده است. :contentReference[oaicite:11]{index=11}
آیا MS2205 دارای حافظه داخلی است؟
بله. دستگاه میتواند تا 100 گروه مقدار اندازهگیری را ذخیره کرده و اطلاعات ذخیرهشده را از طریق رابط RS-232 به کامپیوتر منتقل کند. :contentReference[oaicite:12]{index=12}
آیا این دستگاه True RMS است؟
بله. MS2205 از اندازهگیری True RMS برای جریان و ولتاژ پشتیبانی میکند و برای اندازهگیری شکل موجهای غیرسینوسی و اعوجاجیافته مناسبتر است. :contentReference[oaicite:13]{index=13}
دهانه فک کلمپ MS2205 چقدر است؟
قطر دهانه فک این پاورمتر 50 میلیمتر یا حدود 2 اینچ است. :contentReference[oaicite:14]{index=14}
آیا MS2205 برای اندازهگیری توان اکتیو و راکتیو مناسب است؟
بله. این دستگاه توان اکتیو تا 600 کیلووات، توان ظاهری تا 600 کیلوولتآمپر و توان راکتیو تا 600 کیلووار را پوشش میدهد. :contentReference[oaicite:15]{index=15}
جمعبندی
کلمپ پاورمتر مستک MASTECH MS2205 انتخابی کاربردی برای مهندسان برق، تکنسینهای تعمیر و نگهداری، کارشناسان تأسیسات و متخصصان عیبیابی شبکه است که به یک دستگاه قابل حمل برای اندازهگیری توان و بررسی هارمونیک نیاز دارند. پوشش جریان AC تا 1000 آمپر، ولتاژ AC تا 600 ولت، توان تا 600 کیلووات، اندازهگیری True RMS، تحلیل هارمونیک تا مرتبه 20، ثبت 100 گروه داده و ارتباط RS-232، این مدل را به یک ابزار چندمنظوره برای اندازهگیری و تحلیل پارامترهای الکتریکی تبدیل کرده است. :contentReference[oaicite:16]{index=16}
برای اطلاع از قیمت پاور آنالایزر مستک MS2205، شرایط خرید، موجودی و دریافت مشاوره فنی میتوانید با کارشناسان کالیبکس در ارتباط باشید.
