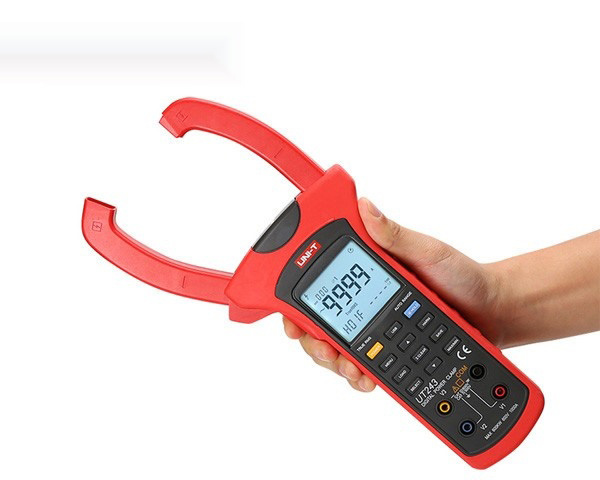

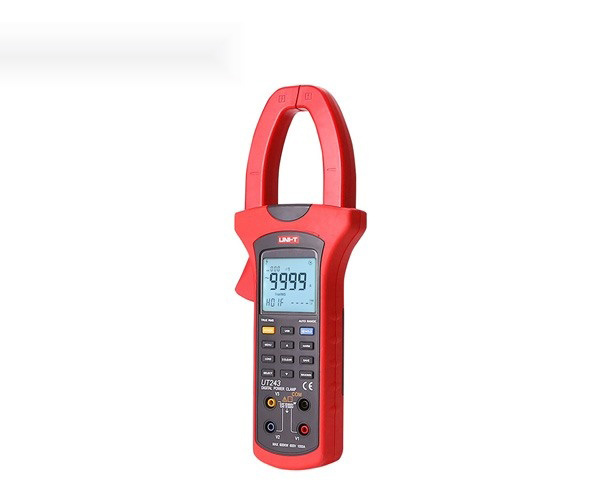

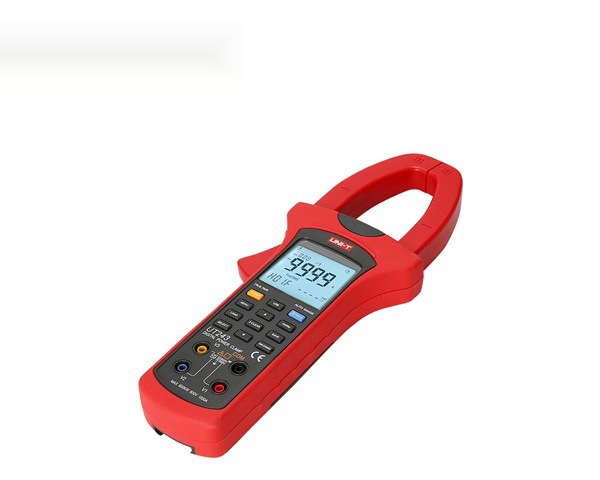

معرفی پاور آنالایزر دیجیتال کلمپی یونیتی UNI-T UT243
پاور آنالایزر دیجیتال کلمپی یونیتی UNI-T UT243 یک دستگاه تخصصی برای اندازهگیری و تحلیل پارامترهای الکتریکی در مدارهای تکفاز و سهفاز است که علاوه بر عملکرد پاورمتر و آمپرمتر کلمپی، امکان بررسی هارمونیکهای سیستم را نیز فراهم میکند. این دستگاه میتواند پارامترهایی مانند جریان AC، ولتاژ AC، توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان، زاویه فاز، فرکانس و انرژی اکتیو را اندازهگیری کند و برای بررسی عملکرد تجهیزات و ارزیابی کیفیت توان در مدارهای الکتریکی گزینهای کاربردی محسوب میشود. طبق مشخصات رسمی سازنده، UT243 امکان اندازهگیری مؤلفههای هارمونیکی تا هارمونیک مرتبه 20 را نیز دارد.
یکی از مهمترین مزایای UNI-T UT243، طراحی کلمپی آن است. با استفاده از فک 50 میلیمتری دستگاه میتوان جریان AC را بدون نیاز به باز کردن یا قطع کردن هادی مدار اندازهگیری کرد. محدوده اندازهگیری جریان AC این مدل تا 1000 آمپر و محدوده اندازهگیری ولتاژ AC تا 600 ولت است. همچنین قابلیت True RMS برای اندازهگیری واقعی جریان و ولتاژ AC در نظر گرفته شده است که در مدارهای دارای شکل موج غیرسینوسی میتواند نسبت به اندازهگیریهای مبتنی بر مقدار متوسط، اطلاعات دقیقتری ارائه دهد.
این پاور آنالایزر کلمپی یونیتی برای اندازهگیری توان اکتیو تا 600 کیلووات، توان ظاهری تا 600 کیلوولتآمپر و توان راکتیو تا 600 کیلووار طراحی شده است. محدوده ضریب توان دستگاه از 0.3 تا 1 و محدوده اندازهگیری زاویه فاز از 0 تا 360 درجه است. همچنین انرژی اکتیو در محدوده 1 تا 9999 کیلوواتساعت و فرکانس در محدوده 40 تا 80 هرتز قابل اندازهگیری است. این مجموعه قابلیتها باعث میشود UT243 برای بررسی مصرف انرژی، تحلیل بارهای الکتریکی، عیبیابی تجهیزات و بررسی وضعیت توان در سیستمهای برق صنعتی مورد استفاده قرار گیرد.
تحلیل توان و هارمونیک با UNI-T UT243
UNI-T UT243 علاوه بر اندازهگیری کمیتهای اصلی الکتریکی، امکان آنالیز هارمونیک از مرتبه 1 تا 20 را فراهم میکند. هارمونیکها مؤلفههایی با فرکانسهای مضرب فرکانس اصلی هستند که میتوانند در اثر عملکرد بارهای غیرخطی مانند منابع تغذیه سوئیچینگ، درایوها، تجهیزات الکترونیکی و برخی بارهای صنعتی ایجاد شوند. بررسی این مؤلفهها به تکنسینها و مهندسان کمک میکند وضعیت کیفیت توان و رفتار بارهای الکتریکی را بهتر ارزیابی کنند.
این دستگاه از اندازهگیری تکفاز دو سیمه، سهفاز سه سیمه و سهفاز چهار سیمه پشتیبانی میکند و قابلیت تست توالی فاز نیز دارد. تشخیص توالی فاز میتواند در زمان نصب، راهاندازی و بررسی سیستمهای سهفاز برای تشخیص ترتیب صحیح فازها، معکوس بودن توالی یا وجود نقص فاز مورد استفاده قرار گیرد. به همین دلیل UT243 تنها یک کلمپ آمپرمتر معمولی نیست و میتواند به عنوان یک ابزار چندمنظوره برای بررسی پارامترهای توان و شبکه برق استفاده شود.
ویژگیهای پاور آنالایزر دیجیتال کلمپی یونیتی UNI-T UT243
- اندازهگیری جریان AC تا 1000 آمپر با ساختار کلمپی
- اندازهگیری ولتاژ AC تا 600 ولت
- اندازهگیری True RMS جریان و ولتاژ AC
- اندازهگیری توان اکتیو، راکتیو و ظاهری
- اندازهگیری ضریب توان و زاویه فاز
- آنالیز هارمونیک از مرتبه 1 تا 20
- اندازهگیری انرژی اکتیو تا 9999 کیلوواتساعت
- پشتیبانی از سیستم تکفاز دو سیمه و سهفاز سه و چهار سیمه
- قابلیت تست توالی فاز
- نمایشگر LCD دوگانه با شمارش 10000
- قابلیت ذخیرهسازی حداکثر 999 گروه داده
- رابط USB و امکان ارتباط با کامپیوتر
- حالتهای MAX/MIN و Data Hold
- رنج خودکار و خاموشی خودکار
- نور پسزمینه LCD و نشانگر کاهش باتری
- دهانه کلمپ با ظرفیت باز شدن 50 میلیمتر
- مجهز به حفاظت ورودی
- دارای گواهیهای CE و UKCA طبق اطلاعات رسمی سازنده
کاربردهای پاور آنالایزر UNI-T UT243
پاور آنالایزر UNI-T UT243 برای طیف وسیعی از کاربردهای برق صنعتی و تأسیسات الکتریکی مناسب است. از این دستگاه میتوان برای اندازهگیری و بررسی مصرف انرژی، ارزیابی بارهای الکتریکی، کنترل توان تجهیزات، عیبیابی مدارهای تکفاز و سهفاز، بررسی ضریب توان، تست توالی فاز و تحلیل هارمونیک استفاده کرد.
- بررسی توان مصرفی تجهیزات و ماشینآلات الکتریکی
- عیبیابی مدارهای تکفاز و سهفاز
- اندازهگیری جریان بدون قطع مدار
- بررسی توان اکتیو، راکتیو و ظاهری
- بررسی ضریب توان و زاویه فاز
- ارزیابی هارمونیکهای شبکه تا مرتبه 20
- بررسی توالی فاز در سیستمهای سهفاز
- ثبت و انتقال دادههای اندازهگیری برای تحلیلهای بعدی
نمایشگر و امکانات اندازهگیری UT243
نمایشگر UNI-T UT243 دارای شمارش 10000 بوده و اطلاعات اندازهگیری را در قالب یک LCD دوگانه نمایش میدهد. وجود نور پسزمینه خواندن مقادیر را در محیطهای کمنور آسانتر میکند. قابلیتهای Data Hold، MAX/MIN، رنج خودکار، خاموشی خودکار و نمایش وضعیت باتری نیز کاربری دستگاه را در اندازهگیریهای میدانی سادهتر میکنند. دادههای اندازهگیریشده را میتوان در حافظه دستگاه ذخیره و از طریق رابط USB به کامپیوتر منتقل کرد.
مشخصات فنی پاور آنالایزر دیجیتال کلمپی UNI-T UT243
نوع دستگاه
پاور آنالایزر و کلمپ متر توان و هارمونیک
جریان AC
تا 1000A ±(2%+5)
ولتاژ AC
تا 600V ±(1.2%+5)
فرکانس
40Hz تا 80Hz ±(0.5%+5)
توان اکتیو
0.01kW تا 600kW ±(3%+5)
توان ظاهری
0.01kVA تا 600kVA ±(3%+5)
توان راکتیو
0.01kVAr تا 600kVAr ±(4%+5)
ضریب توان
0.3 تا 1 ±0.022
انرژی اکتیو
1kWh تا 9999kWh ±(3%+2)
True RMS
جریان AC و ولتاژ AC
تحلیل هارمونیک
مرتبه 1 تا 20
تست توالی فاز
فاز مثبت، فاز معکوس و نقص فاز
منبع تغذیه
4 عدد باتری 1.5V نوع R6
ابعاد نمایشگر
46mm × 42mm
ابعاد دستگاه
303mm × 112mm × 39mm
لوازم جانبی
باتری، پراب تست، گیره سوسماری، کابل رابط USB، نرمافزار کامپیوتر و کیف/جعبه ابزار
بر اساس اطلاعات فنی منتشرشده توسط UNI-T، مدل UT243 دارای دهانه کلمپ 50 میلیمتری، نمایشگر 10000 شمارشی، حافظه ثبت 999 گروه داده، تحلیل هارمونیک 1 تا 20، رابط USB و قابلیت اندازهگیری در ساختارهای تکفاز دو سیمه، سهفاز سه سیمه و سهفاز چهار سیمه است. مشخصات اصلی این مدل همچنین شامل اندازهگیری جریان AC تا 1000 آمپر، ولتاژ AC تا 600 ولت و توان اکتیو تا 600 کیلووات است. :contentReference[oaicite:0]{index=0}
مزایای پاور آنالایزر کلمپی UNI-T UT243
مهمترین مزیت پاور آنالایزر دیجیتال کلمپی UNI-T UT243، ترکیب چند ابزار اندازهگیری در یک دستگاه دستی است. کاربر با استفاده از این مدل میتواند جریان، ولتاژ، توان و انرژی را اندازهگیری کرده و همزمان پارامترهایی مانند ضریب توان، زاویه فاز و هارمونیکها را نیز بررسی کند. طراحی کلمپی باعث میشود اندازهگیری جریان در بسیاری از کاربردها بدون باز کردن مدار انجام شود و قابلیت ثبت داده و اتصال USB نیز امکان بررسی اطلاعات پس از اندازهگیری را فراهم میکند.
سوالات متداول درباره UNI-T UT243
پاور آنالایزر UNI-T UT243 چه پارامترهایی را اندازهگیری میکند؟
این دستگاه جریان AC، ولتاژ AC، فرکانس، توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان، زاویه فاز و انرژی اکتیو را اندازهگیری میکند و قابلیت تحلیل هارمونیک تا مرتبه 20 را نیز دارد.
حداکثر جریان قابل اندازهگیری توسط UT243 چقدر است؟
محدوده اندازهگیری جریان AC این مدل تا 1000 آمپر است و اندازهگیری جریان به کمک فک کلمپی انجام میشود.
آیا UNI-T UT243 قابلیت اندازهگیری True RMS دارد؟
بله. UT243 برای اندازهگیری جریان AC و ولتاژ AC به قابلیت True RMS مجهز شده است.
آیا UT243 برای سیستمهای سهفاز مناسب است؟
بله. این دستگاه از سیستم سهفاز سه سیمه و سهفاز چهار سیمه پشتیبانی میکند و قابلیت تست توالی فاز نیز دارد.
UT243 تا چه مرتبهای هارمونیک را اندازهگیری میکند؟
قابلیت تحلیل هارمونیک این مدل از مرتبه 1 تا 20 است؛ بنابراین میتوان مؤلفههای هارمونیکی تا هارمونیک بیستم را بررسی کرد. :contentReference[oaicite:1]{index=1}
آیا امکان ذخیره اطلاعات اندازهگیری در UT243 وجود دارد؟
بله. دستگاه قابلیت ذخیرهسازی حداکثر 999 گروه داده را دارد و به رابط USB نیز مجهز است.
دهانه کلمپ UNI-T UT243 چند میلیمتر است؟
دهانه فک کلمپ این مدل 50 میلیمتر است.
آیا UT243 برای اندازهگیری توان اکتیو و راکتیو مناسب است؟
بله. UT243 توان اکتیو را تا 600kW و توان راکتیو را تا 600kVAr اندازهگیری میکند و امکان اندازهگیری توان ظاهری تا 600kVA را نیز دارد.
پاور آنالایزر UT243 برای چه کاربردهایی پیشنهاد میشود؟
این مدل برای عیبیابی و بررسی مدارهای برق، اندازهگیری مصرف انرژی، بررسی بارهای الکتریکی، تحلیل توان در سیستمهای تکفاز و سهفاز، کنترل ضریب توان، تست توالی فاز و ارزیابی هارمونیکهای شبکه کاربرد دارد.
جمعبندی و راهنمای انتخاب UT243
اگر به دنبال یک پاور آنالایزر کلمپی، پاورمتر، کلمپ آمپرمتر و هارمونیک آنالایزر در یک دستگاه هستید، UNI-T UT243 مجموعهای از قابلیتهای مهم اندازهگیری برق را در اختیار شما قرار میدهد. اندازهگیری جریان تا 1000A، ولتاژ تا 600V، توان تا 600kW، True RMS، تحلیل هارمونیک تا مرتبه 20، اندازهگیری سیستمهای تکفاز و سهفاز، تست توالی فاز، ثبت 999 گروه داده و ارتباط USB از مهمترین قابلیتهای این مدل هستند. مشخصات رسمی UNI-T نیز این دستگاه را بهعنوان یک پاور و هارمونیک کلمپمتر دستی معرفی میکند. :contentReference[oaicite:2]{index=2}
