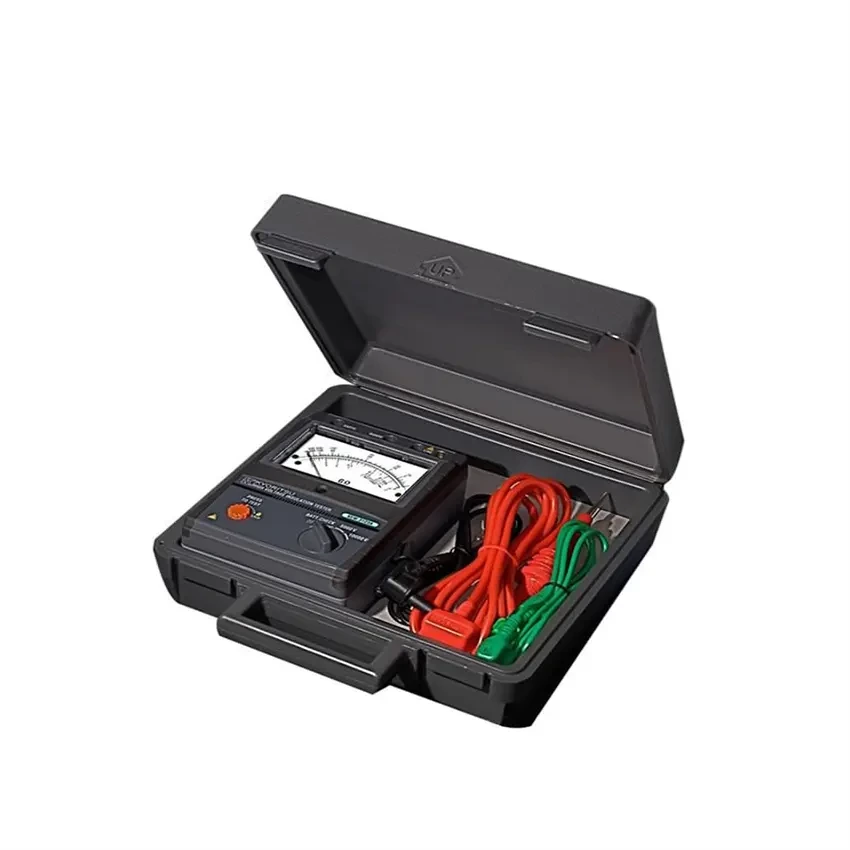

میگر آنالوگ کیوریتسو KYORITSU 3123A یک تستر مقاومت عایقی ولتاژ بالا است که برای بررسی وضعیت عایق تجهیزات و سیستمهای الکتریکی طراحی شده است. این دستگاه با برخورداری از دو ولتاژ تست 5000 ولت و 10000 ولت DC، برای اندازهگیری مقاومتهای عایقی بسیار بالا در تجهیزات صنعتی، کابلها، سیمپیچها و سایر تجهیزات الکتریکی مناسب است.
یکی از مهمترین ویژگیهای میگر 10 کیلوولت کیوریتسو 3123A، قابلیت اندازهگیری مقاومت عایقی تا محدوده 400 گیگااهم در ولتاژ تست 10000 ولت است. در حالت تست 5000 ولت نیز دستگاه میتواند مقاومت عایقی را تا 200 گیگااهم اندازهگیری کند. سیستم انتخاب خودکار رنج باعث میشود دستگاه متناسب با مقدار مقاومت تحت آزمایش، مقیاس مناسب را انتخاب کرده و خواندن نتیجه برای کاربر سادهتر شود.
KYORITSU 3123A از یک نمایشگر آنالوگ با مقیاسهای مختلف استفاده میکند و وضعیت رنج انتخابشده توسط LEDهای مجزا مشخص میشود. این ساختار برای اندازهگیری مقاومتهای بسیار بالا طراحی شده و امکان مشاهده سریع وضعیت اندازهگیری را فراهم میکند. بدنه مقاوم، کیف حمل سخت و پراب ولتاژ بالای قابل جداسازی نیز این مدل را برای استفادههای میدانی و صنعتی مناسب کرده است.
کاربردهای میگر KYORITSU 3123A
میگر کیوریتسو 3123A برای تست مقاومت عایقی تجهیزات الکتریکی در شرایطی استفاده میشود که نیاز به ولتاژ تست بالا وجود دارد. این دستگاه میتواند در برنامههای تعمیر و نگهداری، عیبیابی و کنترل دورهای تجهیزات مورد استفاده قرار گیرد.
- تست مقاومت عایقی کابلهای قدرت و کابلهای فشار قوی
- بررسی عایق سیمپیچ موتورها و ژنراتورها
- بررسی وضعیت عایق تجهیزات الکتریکی صنعتی
- تست عایق ماشینآلات و تجهیزات برق
- کنترل دورهای و نگهداری پیشگیرانه تجهیزات
- تست تجهیزاتی که به ولتاژ آزمون 5kV یا 10kV نیاز دارند
ولتاژ تست 5000 و 10000 ولت
میگر KYORITSU 3123A دارای دو ولتاژ تست 5000V DC و 10000V DC است. در حالت 5000 ولت، محدوده اندازهگیری مقاومت عایقی دستگاه در مقیاسهای 5GΩ و 200GΩ قرار دارد و در حالت 10000 ولت، مقیاسهای 10GΩ و 400GΩ در اختیار کاربر قرار میگیرد.
| ولتاژ تست | محدوده اندازهگیری |
|---|
| 5000V DC |
5GΩ / 200GΩ |
| 10000V DC |
10GΩ / 400GΩ |
سیستم انتخاب خودکار رنج
یکی از امکانات کاربردی این میگر، سیستم Auto-ranging است. دستگاه با توجه به مقدار مقاومت اندازهگیریشده، محدوده مناسب را بهصورت خودکار انتخاب میکند. این ویژگی باعث میشود کاربر در هنگام اندازهگیری مقاومتهای بسیار بالا نیازی به تغییر مداوم رنج نداشته باشد. LEDهای مجزا نیز برای مشخص کردن مقیاس انتخابشده مورد استفاده قرار میگیرند.
دقت اندازهگیری KYORITSU 3123A
دقت اندازهگیری میگر کیوریتسو 3123A در محدوده اصلی برابر با ±5 درصد مقدار خواندهشده است. این میزان دقت برای انجام تستهای مقاومت عایقی در تجهیزات ولتاژ بالا، کابلها و سیستمهای الکتریکی کاربردی است.
طراحی مقاوم و مناسب استفاده میدانی

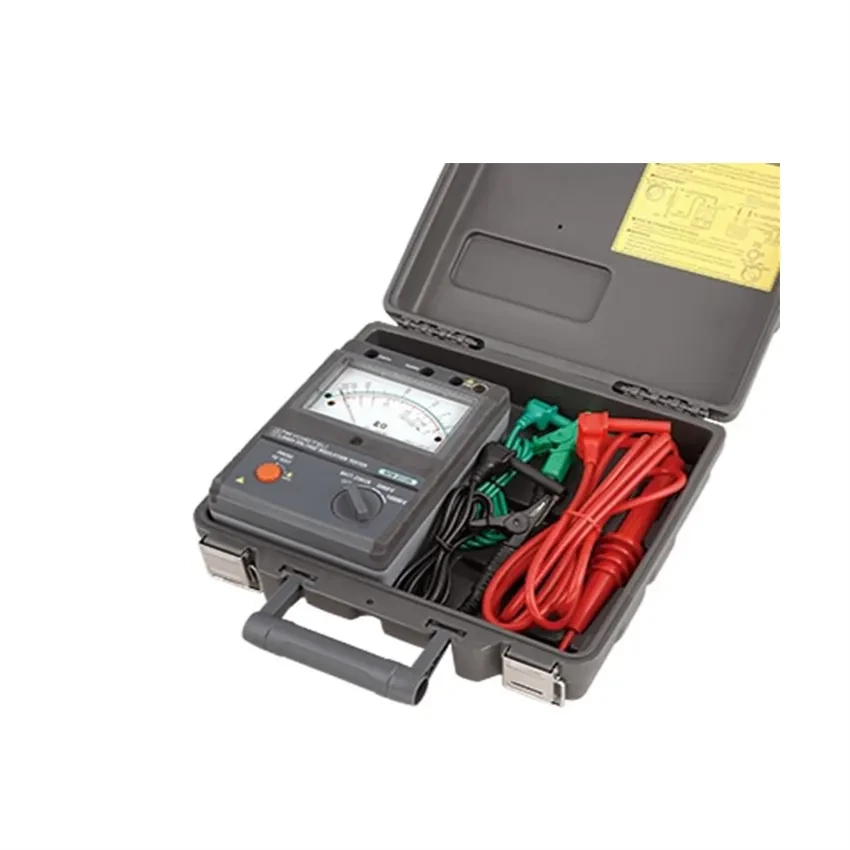

بدنه KYORITSU 3123A برای استفاده در محیطهای کاری طراحی شده و همراه با کیف حمل سخت ارائه میشود. ساختار مقاوم دستگاه، امکان استفاده در پروژههای تعمیر و نگهداری و محیطهای صنعتی را فراهم میکند. پراب ولتاژ بالا نیز قابلیت جدا شدن دارد که حمل و نگهداری دستگاه را آسانتر میکند.
پراب ولتاژ بالا و ترمینال Guard
این میگر به پراب مخصوص تست ولتاژ بالا مجهز است و برای انجام اندازهگیریهای 5000 و 10000 ولتی از کابلها و اتصالات اختصاصی استفاده میکند. وجود اتصال Guard نیز در تست مقاومت عایقی اهمیت دارد؛ زیرا میتواند اثر جریانهای نشتی سطحی و مسیرهای ناخواسته را در برخی آزمونها کاهش داده و به دستیابی به نتیجه دقیقتر کمک کند.
منبع تغذیه میگر کیوریتسو 3123A
منبع تغذیه این دستگاه شامل 8 عدد باتری قلمی AA یا R6 با ولتاژ 1.5 ولت است. استفاده از باتری قلمی باعث میشود دستگاه برای استفاده در محل پروژه و محیطهای صنعتی که دسترسی به برق شهری وجود ندارد نیز مناسب باشد.
مشخصات فنی میگر آنالوگ KYORITSU 3123A
| مشخصه | مشخصات فنی |
|---|
| برند |
KYORITSU / کیوریتسو |
| مدل |
3123A |
| نوع دستگاه |
میگر آنالوگ و تستر مقاومت عایقی ولتاژ بالا |
| ولتاژ تست |
5000V DC و 10000V DC |
| محدوده اندازهگیری در 5000V |
5GΩ / 200GΩ |
| محدوده اندازهگیری در 10000V |
10GΩ / 400GΩ |
| محدوده نمایش در 5000V |
0.2 تا 100GΩ |
| محدوده نمایش در 10000V |
0.4 تا 200GΩ |
| انتخاب رنج |
خودکار |
| دقت اندازهگیری |
±5% rdg |
| نوع نمایشگر |
آنالوگ با مقیاس بالا و پایین |
| نشانگر رنج |
LEDهای مجزا |
| پراب ولتاژ بالا |
قابل جداسازی |
| منبع تغذیه |
8 عدد باتری AA / R6، هرکدام 1.5V |
| ابعاد |
200 × 140 × 80 میلیمتر |
| وزن |
حدود 1 کیلوگرم |
| کیف حمل |
کیف سخت مدل 9158 |
لوازم جانبی همراه KYORITSU 3123A
- پراب ولتاژ بالا مدل 7165A با طول 3 متر
- سیم ارت مدل 7224A با طول 1.5 متر
- سیم Guard مدل 7225A با طول 1.5 متر
- پراب قلابی مدل 8019
- کیف حمل سخت مدل 9158
- 8 عدد باتری AA
- کاتالوگ و دفترچه راهنما
مزایای میگر 10000 ولتی کیوریتسو 3123A
- دارای دو ولتاژ تست قدرتمند 5000V و 10000V
- اندازهگیری مقاومت عایقی تا 400GΩ
- انتخاب خودکار رنج اندازهگیری
- نمایش آنالوگ با مقیاسهای بالا و پایین
- نمایش رنج انتخابشده توسط LED
- پراب ولتاژ بالا با قابلیت جداسازی
- مجهز به سیستم اتصال Guard
- بدنه مقاوم برای استفادههای میدانی
- کیف حمل سخت برای محافظت از دستگاه
- وزن مناسب برای حمل و استفاده در پروژهها
نکات ایمنی استفاده از میگر 10000 ولت
از آنجا که KYORITSU 3123A امکان اعمال ولتاژ تست تا 10000 ولت را دارد، استفاده از آن باید توسط افراد آموزشدیده و مطابق دستورالعملهای ایمنی انجام شود. قبل از شروع آزمایش باید شرایط تجهیز تحت تست بررسی و مدار مطابق روشهای ایمن از منبع انرژی جدا شود. پس از پایان تست نیز باید از تخلیه کامل ولتاژ باقیمانده اطمینان حاصل شود و سپس اتصالها جدا شوند.
سوالات متداول درباره KYORITSU 3123A
میگر KYORITSU 3123A تا چه ولتاژی تست انجام میدهد؟
این دستگاه دارای دو ولتاژ تست 5000 و 10000 ولت DC است و برای تست مقاومت عایقی تجهیزات الکتریکی با نیاز به ولتاژ بالا طراحی شده است.
حداکثر مقاومت قابل اندازهگیری با Kyoritsu 3123A چقدر است؟
در حالت تست 5000 ولت، محدوده اندازهگیری تا 200 گیگااهم و در حالت تست 10000 ولت، محدوده اندازهگیری تا 400 گیگااهم است.
آیا رنج اندازهگیری در میگر 3123A بهصورت خودکار انتخاب میشود؟
بله. این دستگاه دارای سیستم Auto-ranging است و محدوده مناسب اندازهگیری را بهصورت خودکار انتخاب میکند.
دقت اندازهگیری میگر کیوریتسو 3123A چقدر است؟
دقت اندازهگیری در محدوده اصلی برابر با ±5 درصد مقدار خواندهشده است.
آیا KYORITSU 3123A برای تست کابل مناسب است؟
بله. به دلیل برخورداری از ولتاژ تست 5000 و 10000 ولت و قابلیت اندازهگیری مقاومتهای بسیار بالا، این مدل برای تست مقاومت عایقی کابلها و تجهیزات الکتریکی مناسب است.
منبع تغذیه میگر 3123A چیست؟
این دستگاه با 8 عدد باتری قلمی AA یا R6 با ولتاژ 1.5 ولت تغذیه میشود.
وزن و ابعاد KYORITSU 3123A چقدر است؟
ابعاد دستگاه 200 × 140 × 80 میلیمتر و وزن آن حدود 1 کیلوگرم است.
آیا پراب ولتاژ بالای 3123A قابل جدا شدن است؟
بله. پراب ولتاژ بالای این مدل قابل جداسازی است و برای حمل، نگهداری و استفاده در شرایط مختلف کاربرد دارد.
جمعبندی
میگر آنالوگ 10000 ولتی KYORITSU 3123A یک تستر حرفهای مقاومت عایقی برای کاربردهای ولتاژ بالا است که با دو سطح تست 5000V و 10000V، قابلیت اندازهگیری مقاومت عایقی تا 400GΩ، سیستم انتخاب خودکار رنج، نمایشگر آنالوگ، نشانگرهای LED، پراب ولتاژ بالا و کیف حمل مقاوم، گزینهای مناسب برای تست و نگهداری تجهیزات الکتریکی، کابلها و سیستمهای صنعتی محسوب میشود. این دستگاه برای کاربرانی مناسب است که به یک میگر ولتاژ بالا با قابلیت اندازهگیری مقاومتهای بسیار زیاد و ساختار مقاوم برای استفادههای حرفهای نیاز دارند.
