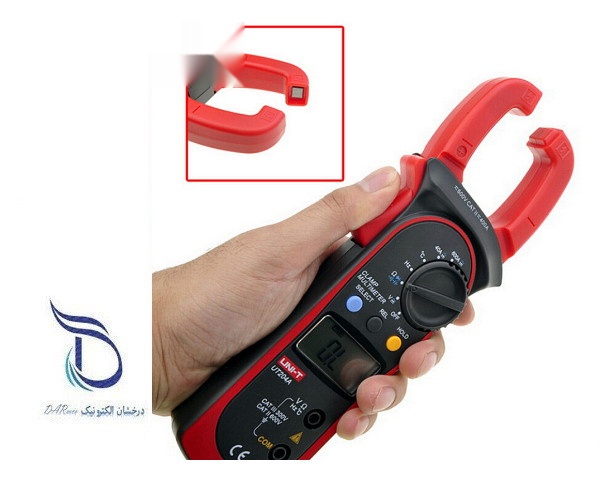

کلمپ آمپرمتر یونیتی UNI-T UT204 TRUE RMS
کلمپ آمپرمتر UNI-T UT204 یک آمپرمتر کلمپی دیجیتال و چندمنظوره است که برای اندازهگیری جریان AC و DC، ولتاژ، مقاومت و فرکانس طراحی شده است. مهمترین ویژگی این مدل، بهرهمندی از فناوری True RMS است که امکان اندازهگیری دقیقتر سیگنالهای AC را در شرایطی که شکل موج کاملاً سینوسی نیست، فراهم میکند. به همین دلیل کلمپ آمپرمتر UT204 میتواند گزینهای مناسب برای برقکاران، تکنسینهای تعمیر و نگهداری، مهندسان برق، تابلوکاران و کاربران صنعتی باشد.
یکی از مهمترین مزایای آمپرمتر انبری UT204 این است که برای اندازهگیری جریان، نیازی به قطع کردن مدار یا جدا کردن سیم حامل جریان وجود ندارد. کافی است هادی موردنظر را درون فک کلمپ قرار داده و پس از بسته شدن فکها، مقدار جریان را روی نمایشگر مشاهده کنید. این روش علاوه بر سرعت بالاتر، ایمنی و سهولت کار را در بسیاری از کاربردهای برق صنعتی و تأسیسات افزایش میدهد.
True RMS در کلمپ آمپرمتر UNI-T UT204 چه کاربردی دارد؟
قابلیت True RMS یکی از نقاط قوت اصلی کلمپ آمپرمتر یونیتی UT204 است. در تجهیزات الکتریکی امروزی، شکل موج جریان و ولتاژ همیشه یک سینوس ایدهآل نیست و تجهیزاتی مانند منابع تغذیه سوئیچینگ و برخی بارهای الکترونیکی میتوانند شکل موجهای غیرسینوسی ایجاد کنند. اندازهگیری True RMS کمک میکند مقدار مؤثر سیگنال AC با دقت مناسبتری محاسبه شود. منابع فنی مربوط به UT204 نیز وجود قابلیت True RMS را بهعنوان یکی از ویژگیهای متمایز این مدل تأیید کردهاند.
قابلیتهای اندازهگیری آمپرمتر کلمپی UT204
این دستگاه علاوه بر اندازهگیری جریان AC و DC، مجموعهای از قابلیتهای یک مولتیمتر دیجیتال را نیز در اختیار کاربر قرار میدهد. بر اساس مشخصات فنی منتشرشده برای UT204، این مدل قابلیت اندازهگیری ولتاژ AC و DC، جریان AC و DC، مقاومت، فرکانس و Duty Cycle را دارد و به تست دیود و تست پیوستگی صوتی نیز مجهز است.
مشخصات فنی کلمپ آمپرمتر UNI-T UT204
نوع دستگاه
کلمپ آمپرمتر دیجیتال / مولتیمتر کلمپی
اندازهگیری جریان AC
40A / 400A
اندازهگیری جریان DC
40A / 400A
دقت جریان DC
±(2% + 3 Digit)
دقت جریان AC
±(2.5% + 5 Digit)
اندازهگیری ولتاژ DC
تا 600V
اندازهگیری ولتاژ AC
تا 600V
دهانه فک
حدود 26 میلیمتر
نوع نمایشگر
LCD، 3999 Count
ابعاد
حدود 210 × 75.6 × 30 میلیمتر
مقادیر فوق بر اساس منابع فنی موجود برای مدل UT204 گردآوری شدهاند. برخی مشخصات در نسخههای جدیدتر مانند UT204+ متفاوت است؛ برای مثال، UT204+ دارای مشخصات و امکانات بهروزشدهای است. بنابراین هنگام خرید، تطبیق شماره مدل دقیق درجشده روی دستگاه با مشخصات اعلامشده اهمیت دارد.
مزایای کلمپ آمپرمتر UT204 یونیتی
- اندازهگیری جریان AC و DC بدون نیاز به قطع مدار
- مجهز به فناوری True RMS
- قابلیت اندازهگیری ولتاژ AC و DC
- قابلیت اندازهگیری مقاومت و فرکانس
- مجهز به تست دیود و تست پیوستگی صوتی
- دارای قابلیت Data Hold برای ثابت نگه داشتن مقدار نمایش دادهشده
- قابلیت اندازهگیری Duty Cycle
- رنج جریان کلمپی تا 400 آمپر
- ابعاد نسبتاً جمعوجور و وزن مناسب برای استفاده روزمره
- مناسب برای کاربردهای تعمیراتی، صنعتی و تأسیسات الکتریکی
کاربردهای آمپرمتر کلمپی UNI-T UT204
کلمپ آمپرمتر UT204 به دلیل امکان اندازهگیری جریان AC و DC و همچنین برخورداری از قابلیتهای یک مولتیمتر دیجیتال، در طیف وسیعی از فعالیتهای فنی کاربرد دارد. از این دستگاه میتوان برای عیبیابی مدارهای الکتریکی، تعمیر و نگهداری تجهیزات، بررسی تابلوهای برق، اندازهگیری جریان مصرفی تجهیزات، تست منابع تغذیه، سرویس تجهیزات صنعتی و فعالیتهای برقکاری استفاده کرد.
نحوه اندازهگیری جریان با کلمپ آمپرمتر UT204
برای اندازهگیری جریان با کلمپ UT204، ابتدا رنج و حالت مناسب AC یا DC را انتخاب کنید. سپس فک کلمپ را باز کرده و تنها هادی موردنظر را داخل دهانه فک قرار دهید و فک را بهطور کامل ببندید. مقدار جریان روی نمایشگر نشان داده میشود. مزیت اصلی این روش آن است که برای اندازهگیری جریان، نیازی به قرار دادن آمپرمتر بهصورت سری در مدار نیست و در نتیجه فرآیند اندازهگیری سریعتر و سادهتر انجام میشود.
نکات مهم هنگام استفاده از UT204
- پیش از اندازهگیری، حالت و رنج مناسب را انتخاب کنید.
- برای اندازهگیری جریان با فک کلمپ، تنها هادی موردنظر را داخل فک قرار دهید.
- از قرار دادن همزمان سیم رفت و برگشت یک مدار در فک برای اندازهگیری جریان تکمسیره خودداری کنید.
- از دستگاه خارج از محدودههای مجاز اندازهگیری استفاده نکنید.
- هنگام کار با مدارهای برق، دستورالعمل ایمنی و رده حفاظتی دستگاه را رعایت کنید.
سوالات متداول درباره کلمپ آمپرمتر UNI-T UT204
آیا کلمپ آمپرمتر UT204 جریان DC را اندازهگیری میکند؟
بله. مدل UT204 قابلیت اندازهگیری جریان AC و DC را دارد و رنج جریان آن برای هر دو حالت تا 400 آمپر اعلام شده است.
آیا UNI-T UT204 دارای True RMS است؟
بله. True RMS یکی از قابلیتهای شاخص مدل UT204 است و برای اندازهگیری مؤثرتر سیگنالهای AC با شکل موج غیرسینوسی کاربرد دارد.
کلمپ UT204 چه پارامترهایی را اندازهگیری میکند؟
این مدل قابلیت اندازهگیری جریان AC/DC، ولتاژ AC/DC، مقاومت و فرکانس را دارد و از تست دیود، تست پیوستگی و اندازهگیری Duty Cycle نیز پشتیبانی میکند.
حداکثر جریان قابل اندازهگیری با UT204 چقدر است؟
در مشخصات مدل UT204، رنج جریان AC و DC تا 400 آمپر و با رنجهای 40 و 400 آمپر اعلام شده است.
آیا برای اندازهگیری جریان باید سیم را قطع کرد؟
خیر. یکی از مزایای اصلی آمپرمتر کلمپی این است که جریان را با قرار دادن هادی داخل فک اندازهگیری میکند و برای اندازهگیری جریان نیازی به قطع کردن مدار نیست.
دهانه فک آمپرمتر UT204 چقدر است؟
برای مدل UT204، حداکثر قطر هادی قابل اندازهگیری حدود 26 میلیمتر گزارش شده است. این مقدار را باید با قطر واقعی کابل و فضای دسترسی محل کار تطبیق داد.
آیا UT204 برای کارهای صنعتی مناسب است؟
با توجه به امکان اندازهگیری جریان AC/DC تا 400 آمپر، ولتاژ، مقاومت و فرکانس و همچنین قابلیت True RMS، این مدل برای بسیاری از کاربردهای تعمیر و نگهداری، برقکاری و عیبیابی مناسب است. با این حال، برای کاربردهای تخصصی باید رنج اندازهگیری، رده ایمنی و مشخصات نسخه دقیق دستگاه بررسی شود.
جمعبندی و راهنمای خرید کلمپ آمپرمتر یونیتی UT204
کلمپ آمپرمتر UNI-T UT204 TRUE RMS را میتوان یک ابزار اندازهگیری چندمنظوره برای کاربرانی دانست که علاوه بر اندازهگیری جریان AC و DC، به قابلیتهایی مانند اندازهگیری ولتاژ، مقاومت، فرکانس، تست دیود و تست پیوستگی نیاز دارند. قابلیت True RMS نیز ارزش این مدل را برای اندازهگیری سیگنالهای AC غیرسینوسی افزایش میدهد. مشخصات فنی منتشرشده برای UT204، رنج جریان تا 400 آمپر و دهانه فک حدود 26 میلیمتر را نشان میدهد.
اگر هدف شما خرید آمپرمتر کلمپی AC/DC برای استفاده در تعمیرات، برق صنعتی، تابلوهای برق و عیبیابی تجهیزات است، UT204 به دلیل ترکیب قابلیتهای اندازهگیری مختلف و True RMS میتواند گزینهای کاربردی باشد. هنگام استعلام قیمت کلمپ آمپرمتر UNI-T UT204 حتماً شماره مدل دقیق، نسخه دستگاه و مشخصات فنی آن را با نیاز کاری خود تطبیق دهید؛ زیرا مدلهای جدیدتر خانواده UT204 مانند UT204+ ممکن است از نظر رنج و امکانات با UT204 تفاوت داشته باشند.
