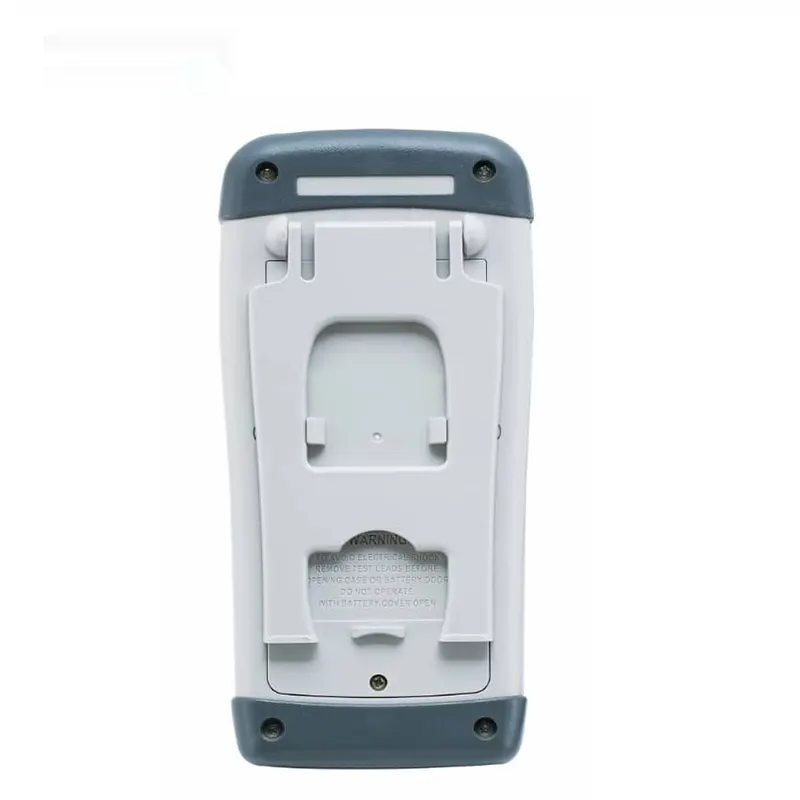

LCR متر پرتابل گودویل مدل GW Instek LCR-1100
LCR متر پرتابل GW Instek LCR-1100 یک دستگاه حرفهای و دقیق برای اندازهگیری و بررسی مشخصات قطعات الکترونیکی غیرفعال مانند خازن، سلف و مقاومت است. این مدل از سری LCR-1000 شرکت GW Instek بوده و با هدف انجام اندازهگیریهای دقیق در تعمیرات، تولید قطعات، کنترل کیفیت، آزمایشگاههای الکترونیک، مراکز تحقیقاتی و آموزشی طراحی شده است. دقت پایه 0.2 درصد، نمایشگر دوگانه با وضوح 50000 شمارش، قابلیت انتخاب فرکانس تست تا 100 کیلوهرتز و پشتیبانی از اندازهگیری دو سیمه و پنج سیمه، LCR-1100 را به یک ابزار قابل حمل و کاربردی برای تست تخصصی قطعات تبدیل کرده است.
این LCR متر دستی علاوه بر اندازهگیری مستقیم ظرفیت، اندوکتانس و مقاومت، امکان بررسی پارامترهایی مانند امپدانس، راکتانس، زاویه فاز، ضریب کیفیت، ضریب اتلاف، مقاومت معادل سری و مقاومت DC را نیز فراهم میکند. کاربر میتواند متناسب با نوع قطعه و کاربرد، مدار معادل سری یا موازی را انتخاب کند و سطح سیگنال تست را از بین 0.3، 0.7 و 1.0 ولت RMS تغییر دهد.
فرکانس تست تا 100 کیلوهرتز
یکی از مهمترین مزایای GW Instek LCR-1100 گستره فرکانسی آن است. این مدل امکان انتخاب فرکانسهای 50Hz، 100Hz، 120Hz، 1kHz، 2kHz، 10kHz، 50kHz و 100kHz را فراهم میکند. وجود فرکانسهای متعدد به کاربر اجازه میدهد رفتار قطعات را در شرایط مختلف بررسی کند؛ موضوعی که در تست خازنها، سلفها، فیلترها و مدارهای وابسته به فرکانس اهمیت زیادی دارد.
دقت پایه 0.2 درصد
دقت پایه این دستگاه 0.2% است. البته دقت واقعی اندازهگیری به نوع پارامتر، مقدار قطعه، فرکانس تست و محدوده اندازهگیری بستگی دارد و در نقاط مختلف رنج یکسان نیست. برای نمونه، دقت بهترین حالت اندازهگیری ظرفیت طبق مشخصات سازنده میتواند از حدود ±(0.2%rdg + 2 counts) شروع شود و بسته به شرایط اندازهگیری افزایش پیدا کند. بنابراین در اندازهگیریهای دقیق باید جدول دقت مربوط به همان پارامتر و فرکانس مورد توجه قرار گیرد.
نمایشگر دوگانه 50000 شمارش
LCR-1100 مجهز به نمایشگر اصلی و ثانویه با 50,000 شمارش است و میتواند دو پارامتر اندازهگیریشده را بهصورت همزمان نمایش دهد. این قابلیت هنگام بررسی مشخصاتی مانند ظرفیت و ضریب اتلاف یا اندوکتانس و ضریب کیفیت بسیار کاربردی است و باعث میشود کاربر بدون جابهجایی بین صفحات، اطلاعات بیشتری از قطعه مورد آزمایش در اختیار داشته باشد. نمایشگر دستگاه از نوع 2.8 اینچی TFT-LCD رنگی بوده و امکان کار با دکمهها یا صفحه لمسی را فراهم میکند.
اندازهگیری دو سیمه و پنج سیمه
این LCR متر حرفهای GW Instek از روشهای اندازهگیری دو سیمه و پنج سیمه پشتیبانی میکند. روش پنج سیمه با استفاده از اتصال Kelvin و GUARD برای اندازهگیریهای دقیقتر و کاهش اثر مقاومت سیمها و اتصالات در شرایط مناسب کاربرد دارد. این قابلیت بهخصوص در اندازهگیری قطعات با امپدانس پایین یا زمانی که دقت بالا اهمیت دارد، مزیت مهمی محسوب میشود.
ولتاژ تست قابل انتخاب
سطح سیگنال تست در LCR-1100 قابل انتخاب است و کاربر میتواند بین 0.3Vrms، 0.7Vrms و 1.0Vrms انتخاب کند. انتخاب سطح تست مناسب امکان بررسی قطعات در شرایط مختلف را فراهم میکند و در کاربردهای تخصصی، هنگام مقایسه مشخصات قطعات یا بررسی رفتار آنها در شرایط کاری متفاوت، اهمیت دارد.
پارامترهای قابل اندازهگیری
LCR-1100 مجموعه گستردهای از پارامترهای الکتریکی را اندازهگیری میکند. از جمله این پارامترها میتوان به ظرفیت خازنی C، اندوکتانس L، مقاومت R، مقاومت DC یا Rdc، امپدانس Z، راکتانس X، زاویه فاز θ، ضریب کیفیت Q و ضریب اتلاف D اشاره کرد. همچنین ترکیبهای مختلف اندازهگیری مانند C-D، C-Q، C-R، L-D، L-Q، L-R، L-Rdc، R-Q، R-X، R-Rdc، Rdc، Z-D، Z-Q و Z-θ در دستگاه ارائه شده است.
رنج اندازهگیری گسترده
طبق مشخصات رسمی، رنج نمایش ظرفیت در LCR-1100 از 1pF تا 50mF، رنج نمایش اندوکتانس از 0.5µH تا 1000H و رنج نمایش امپدانس از 0.05Ω تا 10MΩ است. محدوده نمایش با توجه به فرکانس تست و رنج انتخابشده تغییر میکند. وضوح نمایش نیز متناسب با محدوده انتخابی تنظیم میشود.
مدار معادل سری و موازی
در LCR-1100 امکان انتخاب مدار معادل Series یا Parallel وجود دارد. انتخاب مدار معادل مناسب به ویژگی قطعه و شرایط استفاده از آن وابسته است. طبق راهنمای سازنده، برای قطعاتی با امپدانس پایین، مانند خازنهای با ظرفیت بالا و سلفهای با مقدار پایین، مدار معادل سری میتواند مناسبتر باشد و برای قطعات با امپدانس بالا، مدار معادل موازی کاربرد بیشتری دارد.
سرعت اندازهگیری سریع و آهسته
این دستگاه دو سرعت اندازهگیری در اختیار کاربر قرار میدهد. در حالت Fast سرعت اندازهگیری تا حدود 10 بار در ثانیه و در حالت Slow حدود 2.5 بار در ثانیه است. انتخاب سرعت مناسب به کاربرد بستگی دارد؛ حالت سریع برای کنترل و تستهای متوالی و حالت آهسته برای شرایطی که پایداری نمایش اهمیت بیشتری دارد مناسب است.
حالت Auto LCR و اندازهگیری خودکار
LCR-1100 از قابلیت Auto LCR برای شناسایی و اندازهگیری خودکار قطعات پشتیبانی میکند. این قابلیت باعث میشود فرآیند تست قطعاتی مانند مقاومت، خازن و سلف سریعتر انجام شود و برای کارهای تعمیراتی، کنترل کیفیت و بررسی قطعات مختلف بسیار مفید است.
قابلیت Comparator و Data Hold
این مدل دارای قابلیت Comparator برای مقایسه نتایج اندازهگیری با حدود تعیینشده و همچنین قابلیت Data Hold برای نگهداشتن مقدار نمایش دادهشده است. وجود این امکانات در کاربردهای کنترل کیفیت و دستهبندی قطعات میتواند سرعت و سهولت کار را افزایش دهد.
ارتباط با کامپیوتر و پشتیبانی از SCPI
GW Instek LCR-1100 به رابطهای USB-HID و USB-VCOM مجهز است و امکان ارتباط دستگاه با رایانه را فراهم میکند. همچنین دستورات سازگار با SCPI برای کنترل از راه دور و توسعه نرمافزارهای اختصاصی در دسترس هستند. این قابلیت برای ثبت دادهها، اتوماسیون تست، کنترل دستگاه از طریق رایانه و استفاده در خطوط تولید یا آزمایشگاهها اهمیت زیادی دارد.
باتری قابل شارژ و طراحی پرتابل
LCR-1100 به باتری لیتیومی قابل شارژ مجهز است و برای استفاده بدون اتصال دائمی به برق شهری طراحی شده است. طراحی دستی و پرتابل دستگاه، استفاده از آن را در محیطهای تعمیراتی، کارگاهها، آزمایشگاهها و محلهای مختلف آسان میکند. باتری قابل شارژ نیز امکان استفاده مداومتر و جابهجایی راحتتر را فراهم میسازد.
کاربردهای LCR متر GW Instek LCR-1100
- اندازهگیری دقیق مقاومت، خازن و سلف
- بررسی امپدانس و راکتانس قطعات
- اندازهگیری ضریب کیفیت Q و ضریب اتلاف D
- اندازهگیری مقاومت DC و ESR
- تست و عیبیابی قطعات الکترونیکی
- کنترل کیفیت قطعات در خطوط تولید
- تعمیر و عیبیابی بردهای الکترونیکی
- استفاده در آزمایشگاههای الکترونیک و برق
- آموزش و تحقیقات دانشگاهی
- تست قطعات در فرآیند تولید و مونتاژ
- اندازهگیری قطعات با روش دو سیمه و پنج سیمه
- استفاده در سیستمهای تست و اندازهگیری خودکار با ارتباط USB و SCPI
مشخصات فنی LCR متر پرتابل GW Instek LCR-1100
| مشخصه | مشخصات فنی |
|---|
| برند |
GW Instek |
| مدل |
LCR-1100 |
| نوع دستگاه |
LCR متر دستی و پرتابل |
| دقت پایه |
0.2% |
| فرکانسهای تست |
50Hz، 100Hz، 120Hz، 1kHz، 2kHz، 10kHz، 50kHz، 100kHz |
| نمایشگر |
2.8 اینچ TFT-LCD رنگی لمسی |
| نمایشگر اصلی |
50,000 شمارش |
| نمایشگر ثانویه |
50,000 شمارش |
| پارامترهای اندازهگیری |
C، L، R، Rdc، Z، X، θ، Q، D، ESR |
| رنج نمایش ظرفیت |
1pF تا 50mF |
| رنج نمایش اندوکتانس |
0.5µH تا 1000H |
| رنج نمایش امپدانس |
0.05Ω تا 10MΩ |
| رنج نمایش مقاومت و Rdc |
0.0001Ω تا 99.99MΩ |
| سطح سیگنال تست |
0.3V، 0.7V و 1.0Vrms قابل انتخاب |
| سیگنال DC |
±1V DC |
| امپدانس خروجی |
100Ω |
| مدار معادل |
Series / Parallel قابل انتخاب |
| روش اندازهگیری |
2 سیمه و 5 سیمه |
| حالت Auto LCR |
دارد |
| سرعت Fast |
حدود 10 بار در ثانیه |
| سرعت Slow |
حدود 2.5 بار در ثانیه |
| Comparator |
دارد |
| Data Hold |
دارد |
| اصلاح Open/Short |
دارد |
| رابط ارتباطی |
USB Type-C، USB-HID و USB-VCOM |
| کنترل SCPI |
دارد |
| منبع تغذیه |
باتری لیتیومی قابل شارژ |
| ابعاد |
90 × 195 × 41 میلیمتر |
| وزن |
حدود 380 گرم |
اقلام همراه GW Instek LCR-1100
- باتری لیتیومی قابل شارژ LCR-305
- گیره کلوین LCR-101
- میله اتصال کوتاه LCR-100
- کابل USB نوع Type-A به Type-C مدل LCR-205
- کیف حمل LCR-503
- دفترچه راهنما و برگه دستورالعمل ایمنی
فیکسچر پنس تست LCR-108 برای تست قطعات SMD بهصورت لوازم جانبی اختیاری ارائه میشود و در فهرست اقلام استاندارد LCR-1100 قرار ندارد.
سوالات متداول درباره LCR متر GW Instek LCR-1100
LCR متر GW Instek LCR-1100 برای چه کاری استفاده میشود؟
این دستگاه برای اندازهگیری و تحلیل پارامترهای قطعات غیرفعال مانند مقاومت، خازن و سلف استفاده میشود و در تعمیرات الکترونیک، تولید قطعات، کنترل کیفیت، آزمایشگاهها و مراکز آموزشی کاربرد دارد.
حداکثر فرکانس تست LCR-1100 چقدر است؟
حداکثر فرکانس تست در مدل LCR-1100 برابر با 100 کیلوهرتز است. فرکانسهای 50، 100، 120 هرتز، 1، 2، 10، 50 و 100 کیلوهرتز قابل انتخاب هستند.
آیا LCR-1100 برای اندازهگیری ESR مناسب است؟
بله. مقاومت معادل سری یا ESR در ساختار اندازهگیری دستگاه پشتیبانی میشود و میتوان آن را در ترکیبهای اندازهگیری مرتبط با پارامترهای قطعه بررسی کرد.
آیا این دستگاه قابلیت اندازهگیری پنج سیمه دارد؟
بله. LCR-1100 از اندازهگیری 2-Wire و 5-Wire پشتیبانی میکند و برای اندازهگیریهای دقیقتر میتوان از اتصال Kelvin و GUARD استفاده کرد.
ولتاژ تست LCR-1100 قابل تنظیم است؟
بله. سطح سیگنال تست AC از بین 0.3، 0.7 و 1.0Vrms قابل انتخاب است و دستگاه از سطح DC برابر ±1V نیز پشتیبانی میکند.
آیا GW Instek LCR-1100 صفحه لمسی دارد؟
بله. این دستگاه به نمایشگر رنگی TFT-LCD مجهز است و کاربر میتواند علاوه بر کلیدها از صفحه لمسی برای کنترل دستگاه استفاده کند.
آیا میتوان LCR-1100 را به کامپیوتر متصل کرد؟
بله. رابطهای USB-HID و USB-VCOM امکان اتصال به رایانه را فراهم میکنند و دستورات سازگار با SCPI نیز برای کنترل از راه دور و اتوماسیون اندازهگیری در دسترس هستند.
تفاوت GW Instek LCR-1100 با LCR-1010 چیست؟
مهمترین تفاوت در حداکثر فرکانس تست است. LCR-1100 تا 100kHz را پشتیبانی میکند، در حالی که LCR-1010 حداکثر تا 10kHz قابل تنظیم است. هر دو مدل از نمایش 50000 شمارش، دقت پایه 0.2 درصد، سطوح تست 0.3/0.7/1.0Vrms و اندازهگیری دو یا پنج سیمه پشتیبانی میکنند.
آیا LCR-1100 برای تست قطعات SMD مناسب است؟
بله. دستگاه برای تست قطعات مختلف مناسب است و برای قطعات SMD نیز میتوان از فیکسچر پنس مخصوص LCR-108 استفاده کرد. این فیکسچر بهعنوان لوازم جانبی اختیاری عرضه میشود.
آیا مدار معادل سری و موازی در این دستگاه قابل انتخاب است؟
بله. کاربر میتواند بین مدل معادل Series و Parallel انتخاب کند تا اندازهگیری متناسب با نوع قطعه و کاربرد واقعی آن انجام شود.
جمعبندی
LCR متر پرتابل GW Instek LCR-1100 یک ابزار حرفهای برای اندازهگیری دقیق قطعات الکترونیکی است که دقت پایه 0.2 درصد، نمایشگر دوگانه 50000 شمارش، فرکانس تست تا 100kHz، سطح سیگنال قابل انتخاب، اندازهگیری دو سیمه و پنج سیمه، مدار معادل سری و موازی، قابلیت Auto LCR، Comparator، Data Hold و ارتباط USB را در یک بدنه دستی و قابل حمل ارائه میدهد. پشتیبانی از SCPI و اتصال USB-HID/USB-VCOM نیز باعث میشود این مدل علاوه بر تعمیرات و آزمایشگاه، برای کنترل کیفیت و سیستمهای تست نیمهخودکار و خودکار گزینهای مناسب باشد.
اگر به دنبال خرید LCR متر پرتابل دقیق برای اندازهگیری خازن، سلف، مقاومت، امپدانس، ESR، ضریب کیفیت و ضریب اتلاف هستید، GW Instek LCR-1100 با فرکانس تست تا 100 کیلوهرتز و امکانات ارتباطی پیشرفته، انتخابی مناسب برای کاربردهای حرفهای و صنعتی محسوب میشود.
